6. ПОДГОТОВКА К РАБОТЕ.

6.1. Внешний осмотр.



Достаньте воздуходувку-пылесос и все составляющие из упаковки.



Внимательно осмотрите изделие и убедитесь, что нет повреждений.



Проверьте исправность сетевого кабеля.



Осуществите монтаж изделия, как описано в данном разделе руководства.



Проверьте надежность крепления частей и деталей воздуходувки-пылесоса. При
необходимости осуществите подтяжку крепёжных соединений.

6.2. Сборка воздуходувки-пылесоса.
6.2.1. Монтаж  всасывающей/выдувной  труб.


6.2.2. Установка мешка для сбора мусора.


Если мешок подсоединяется с трудом, значит, либо действия по установке выполняются
неправильно, либо в пазы корпуса попал мусор.

1

2

3(4)

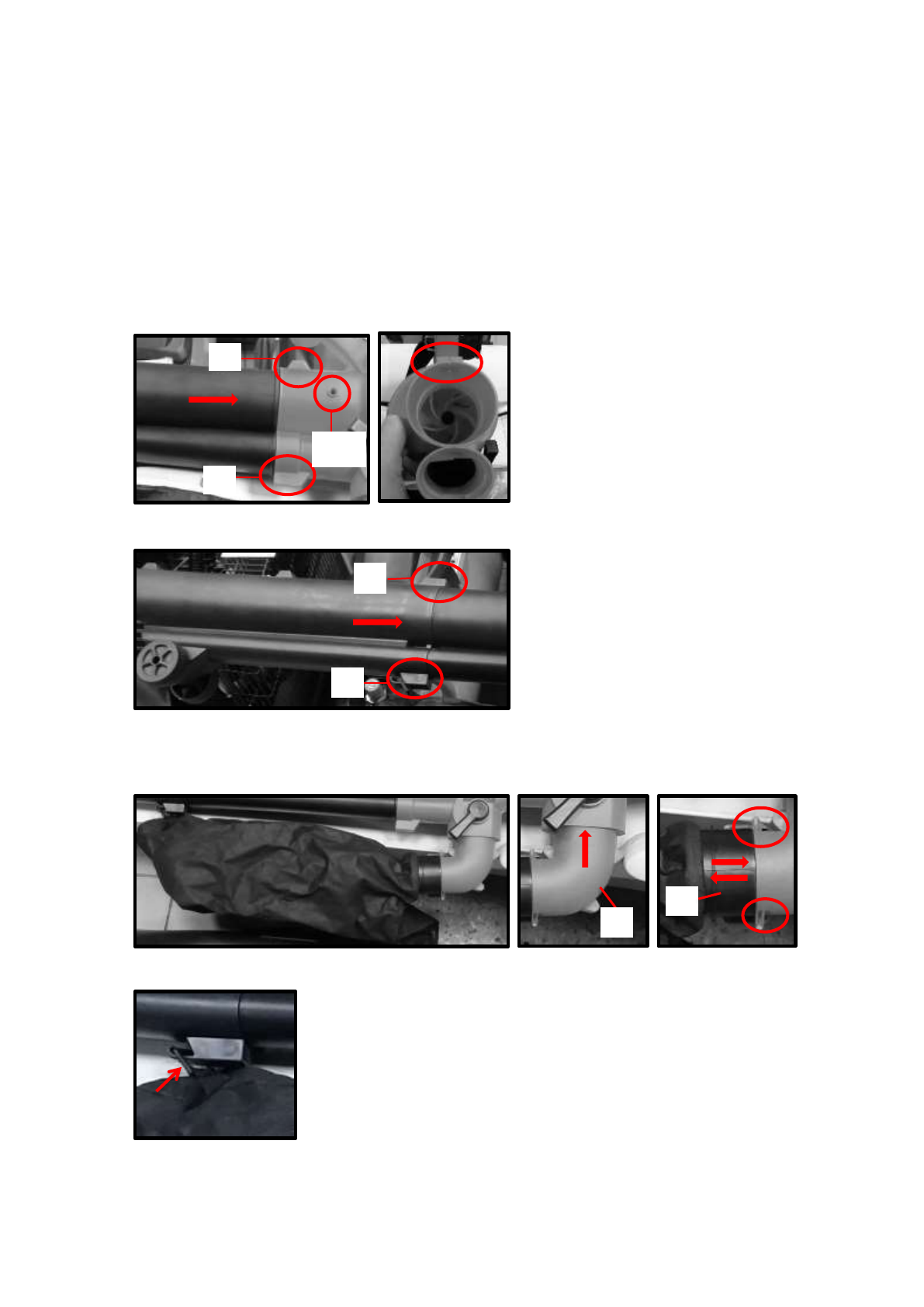

Рис. 3

Рис. 3в

Рис. 3а

Подсоедините составляющую часть
всасывающей/выдувной трубы  к
стыковочному узлу

1

 и

2

(рис.3)

 и с

небольшим усилием надавите в направлении
стрелки, чтобы выступ на выдувной трубе
надежно вошел в паз на стыковочном узле

(рис.3а).

Надежно зафиксируйте соединение двумя
резьбовыми винтами, и дополнительно двумя
шурупами

3

 и

4

(рис.3)

 с обеих сторон

корпуса.
Аналогичным образом подсоедините к
стыковочному узлу

5

 и

6

(рис.3в)

составляющую часть всасывающей/выдувной
трубы с направляющими колёсами. Надежно
зафиксируйте соединение двумя резьбовыми
винтами.



5

6

Рис. 4

Рис. 4а

Рис. 4в

1

2

А

В

Установите изогнутый патрубок

1 (рис.4а)

 в разъём корпуса

воздуходувки и зафиксируйте его. Нажмите на фиксаторы

А

 и

В

 на

разъеме мешка

(рис.4в)

 и с небольшим усилием надавите на разъем

мешка в направлении стрелки до появления характерного щелчка,
чтобы фиксаторы надежно вошли в пазы на корпусе силового агрегата.
Не рекомендуется прилагать чрезмерные усилия при установке мешка.

Рис. 4с
