стр.5

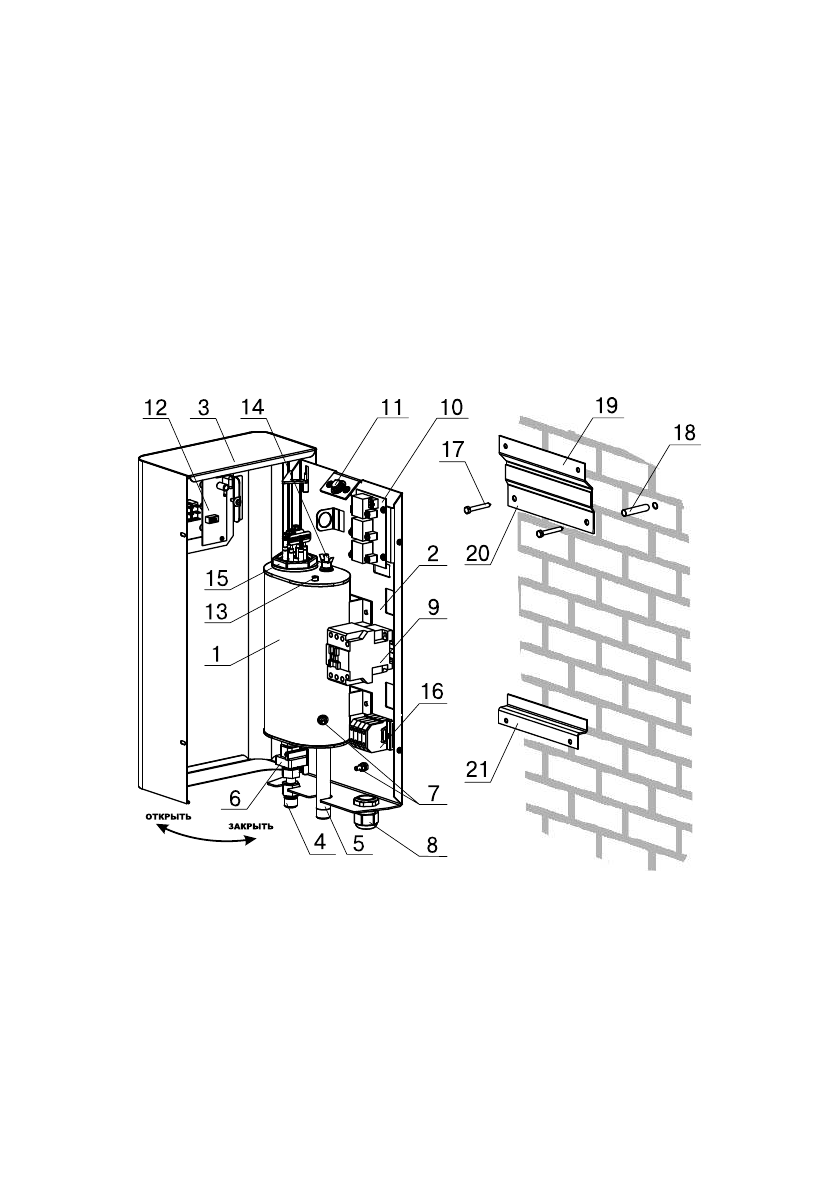

1 - корпус воäонагрåватåля
2 - основаниå воäонагрåватåля
3 - кожух воäонагрåватåля
4 - патрубок вхоäа воäы
5 - патрубок выхоäа воäы
6 - äатчик потока воäы
7 - болты зазåмлåния
8 - кабåльный ввоä äля силового
кабåля
9 - пускатåль элåктромагнитный
10 - блок силовой
Ðис.1 Êонструкция электроводонагревателя и способ
его крепления к стене
11 - прåäохранитåль блока управлåния
12 - блок управлåния
13 - äатчик тåмпåратуры воäы
14 - äатчик пåрåгрåва
15 - блок ÒÝÍ
16 - колоäки клåммныå
17 - шуруп 6х50
18 - пластиковый äюбåль
19 - кронштåйн поäвåсной
20 - кронштåйн настåнный
21 - кронштåйн упорный
положåнии. Пåрåä установкой элåктровоäонагрåватåля в горизонтальном
положåнии нåобхоäимо открыть åго кожух, открутить винты крåплåния блока
управлåния (12), развåрнуть блок на 90
о
против часовой стрåлки и закрåпить
винтами. При установкå элåктровоäонагрåватåля в горизонтальном положåнии
патрубок холоäной воäы äолжåн располагаться нижå патрубка горячåй воäы.
6.3. При монтажå элåктровоäонагрåватåля нåобхоäимо выäåрживать
минимальныå расстояния äо стåн, пола и потолка, указанных на рис.4. Ðасстояниå
нåобхоäимо соблюäать äля уäобства эксплуатации и сåрвисного обслуживания.
Çапрåщаåтся помåщать элåктровоäонагрåватåль в ниши, загораживающиå
крåпåжныå элåмåнты кожуха и прåпятствующиå åстåствåнной вåнтиляции
изäåлия. Ýлåктровоäонагрåватåль äолжåн размåщаться на нåгорючåм
основании, использованиå äåрåва и пластмассы нåäопустимо.
6.4. Ìонтаж элåктровоäонагрåватåля рåкомåнäуåтся произвоäить в
слåäующåй послåäоватåльности:
•закрåпить кронштåйны 19 и 21 на основании воäонагрåватåля с
помощью винтов Ì6х10 с шайбами, как показано на рис.1. При установкå
элåктровоäонагрåватåля в горизонтальном положåнии кронштåйны установить
на основаниå с поворотом на 90 граäусов.
