Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электри­
ческого водонагревателя используются ори­
гинальные детали, предоставленные произ­
водителем, которые могут выдержать вес
наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепле­
ние, пока не убедитесь, что крепление уста­
новлено надежно. В противном случае, элек­
трический водонагреватель может упасть со
стены, что приведет к его повреждению или
может стать причиной серьезных травм. При
выборе мест под отверстия для крепежных
болтов, удостоверьтесь, что с обеих сторон
от стен ванной комнаты или другого поме­
щения до корпуса водонагревателя имеется
зазор не менее 0,2 м для облегчения досту­
па при проведении технического обслужива­
ния в случае необходимости.

1.  Ус та нов ка во до на гре ва те лей се рий Smalto,

Smalto DL су ще с т вен но об лег ча ет ся воз­
мож но с тью ус та но вить их как вер ти каль но,
так и го ри зон таль но в лю бом ме с те ва ше го
до ма, в от ап ли ва е мом (!) по ме ще нии. Же ла­
тель но ус та но вить во до на гре ва тель как мож
но бли же к ме с ту ис поль зо ва ния го ря чей
во ды, по сколь ку чем мень ше дли на труб,
тем мень ше по те ри теп ла.
Как по ка за но на

ри­с.­9

, при го ри зон таль ной

ус та нов ке во до на гре ва те ля тру бы под вод­
ки долж ны быть рас по ло же ны сле ва. При
ус та нов ке во до на гре ва те ля ря дом со сте ной,
ос тавь те ре ко мен до ван ное сво бод ное про­
стран ство для тех ни че с ко го об слу жи ва ния.
Не ус та нав ли вай те во до на гре ва тель на го ри­
зон таль ной по верх но с ти и вплот ную к по лу.

2.  После выбора места монтажа определите

места под два крепежных болта с крюками
(в зависимости от спецификаций выбран­
ного изделия). Проделайте в стене два
отверстия необходимой глубины с помощью
сверла размером, соответствующим раз­
меру крепежных болтов, вставьте винты,
поверните крюк вверх, плотно затяните
гайки, а затем установите на него электри­
ческий водонагреватель (

см.­рис.­4

).

Крепежный анкер для монтажа

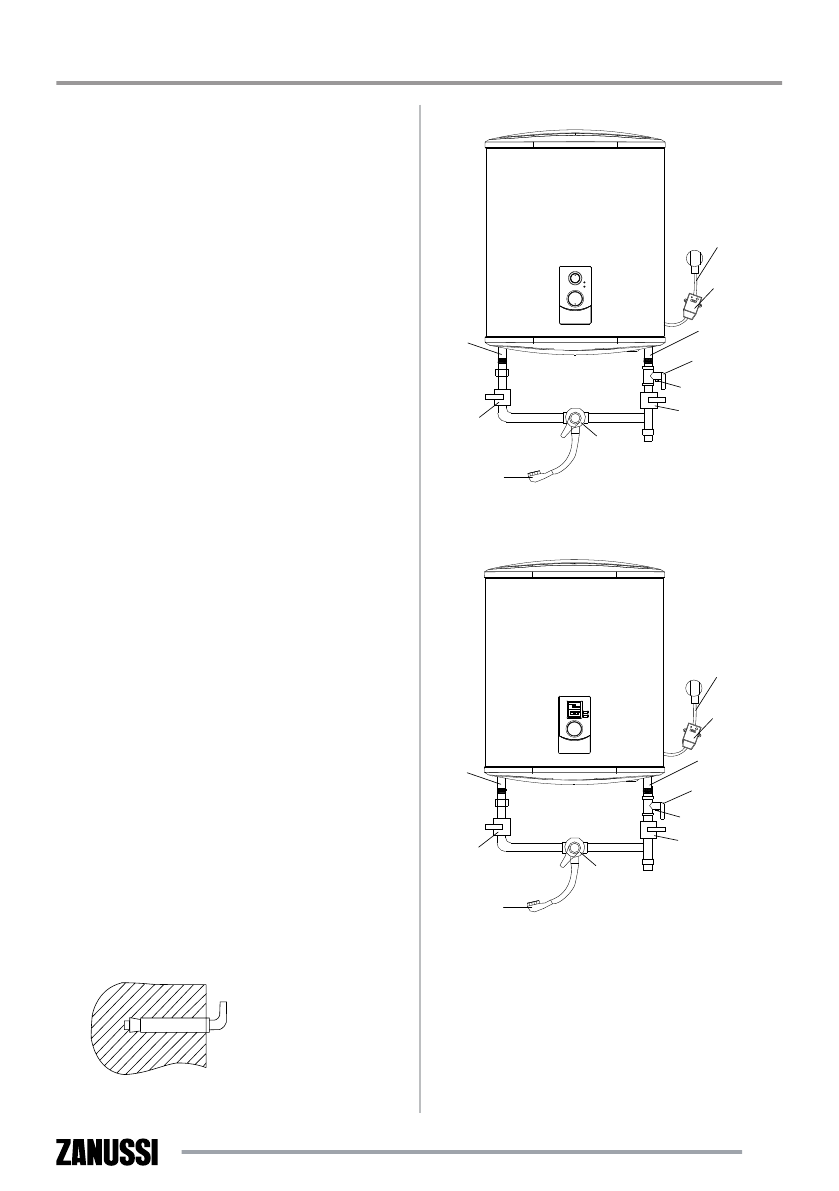

Рис. 4

шнур
питания

УЗО

выход
горячей
воды

кран
на выходе
горячей
воды

душевая
насадка

вход холодной
воды

обратный
предохранительный
клапан

отверстие для спуска
давления и слива воды

кран на входе
холодной воды

смеситель

шнур
питания

УЗО

выход
горячей
воды

кран
на выходе
горячей
воды

душевая
насадка

вход холодной
воды

обратный
предохранительный
клапан

отверстие для спуска
давления и слива воды

кран на входе
холодной воды

смеситель

Рис. 5

шнур
питания

УЗО

выход
горячей
воды

кран
на выходе
горячей
воды

душевая
насадка

вход холодной
воды

обратный
предохранительный
клапан

отверстие для спуска
давления и слива воды

кран на входе
холодной воды

смеситель

шнур
питания

УЗО

выход
горячей
воды

кран
на выходе
горячей
воды

душевая
насадка

вход холодной
воды

обратный
предохранительный
клапан

отверстие для спуска
давления и слива воды

кран на входе
холодной воды

смеситель

Рис. 6

3.  Если ванная комната слишком мала для

установки водонагревателя, он может быть
установлен в любом другом помещении,
защищенном от попадания прямых солнеч­
ных лучей и дождя. Однако для сокращения
тепловых потерь в трубопроводе водонагре­
ватель следует устанавливать как можно
ближе к месту использования воды.
