17

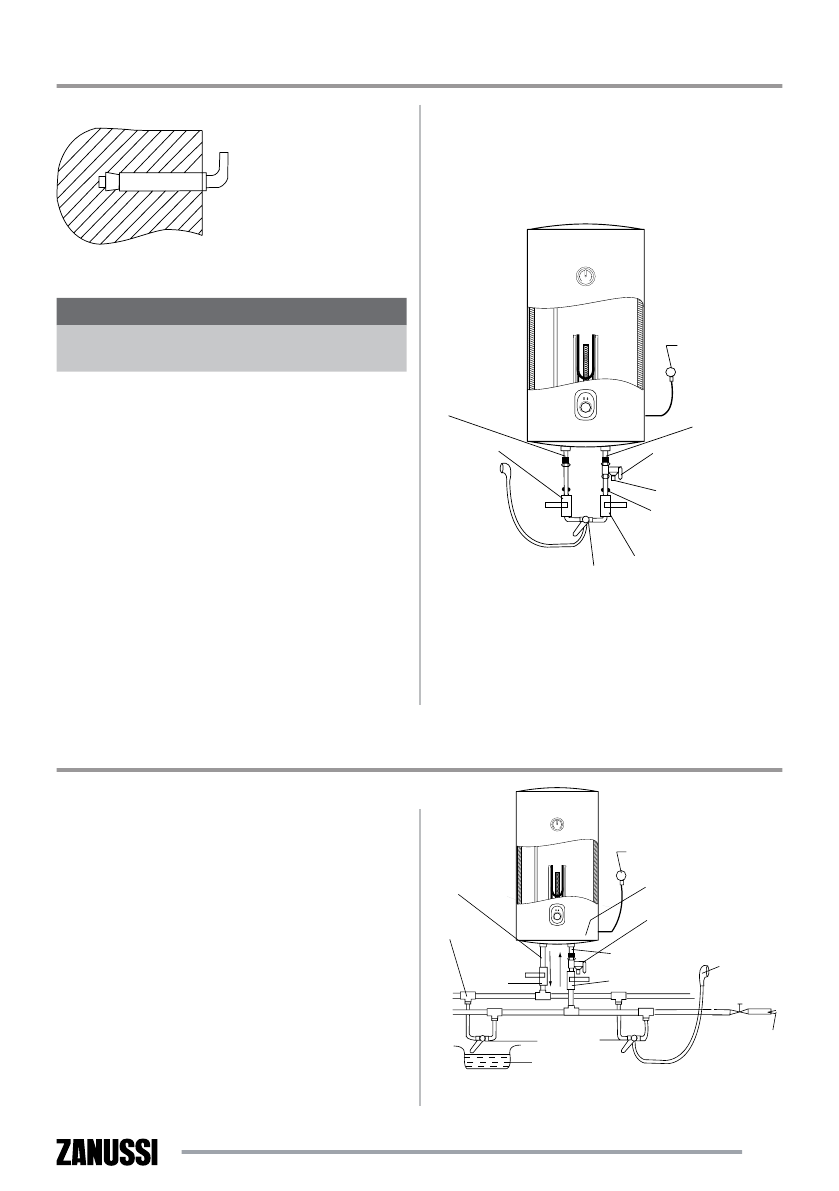

Монтаж водонагрівача
Підключення до водопроводу
Кріпильний анкер для монтажу
Мал. 2
Об’єм, л
30
50
80 100
Відстань між отворами, мм
200
3. Якщо ванна кімната дуже мала для установки
водонагрівача, він може бути встановлений в
будьякому іншому приміщенні, захищеному
від потрапляння прямих сонячних променів і
дощу. Однак для скорочення теплових втрат
в трубопроводі водонагрівач слід встановлю-
вати як можна ближче до місця використання
води.
4. При підключенні до системи водозабезпечення
необхідно передбачити і реалізувати установ-
ку індивідуальних запірних вентилів на лінії
подачі холодної води в водонагрівач і на лінії
виходу гарячої. Індивідуальні запірні вентилі
по лінії гарячої та холодної води повинні бути
в закритому стані в період невикористання
водонагрівача, проведення профілактичних і
технологічних робіт на лінії водопостачання.
1. Для підключення водонагрівача до водопро-
воду застосовуються труби діаметром G1/2.
2. Підключення зворотного запобіжного клапа-
на: клапан слід встановлювати в місці входу
холодної води (упевніться, що гнучка зливна
трубка встановлена, на отвір спуску тиску і
зливу води і спрямована донизу).
3. Щоб уникнути протікання при підключенні
трубопроводу на кінці різьбових з’єднань слід
встановити комплектні гумові прокладки
ущільнювачів.
4. Якщо необхідно реалізувати багатоканальну
систему водопостачання, використовуйте спо-
сіб з’єднання (
див. мал. 4
).
Мал. 3
Мал. 4
Установка і правильне використання запірних
вентилів є обов’язковою умовою при наданні
гарантійного обслуговування, а так само запо-
рукою тривалої та безаварійної роботи водо-
нагрівача.
Дріт
живлення
З’єднувальний трійник
входу холодної води
Змішувач
Отвір для стравлення
тиску та зливу води
Зворотній запобіжний
клапан
ECO
OFF
HIGH
LOW
Кран
на виході
горячої
води
Вихід
горячої води
Вихід
холодної
води
Кран на вході
холодної води
ECO
OFF
HIGH
LOW
Дріт
живлення
Трійник
водовідводу
Ванна
Змішувач
Магістраль
холодного
водопостачання
Водонагрівач
Душова
насадка
Зворотній
запобіжний
клапан
Кран на вході
холодної води
Вихід
горячої
води
Вхід холодної води
Кран
на виході
гарячої
води
Характеристики
