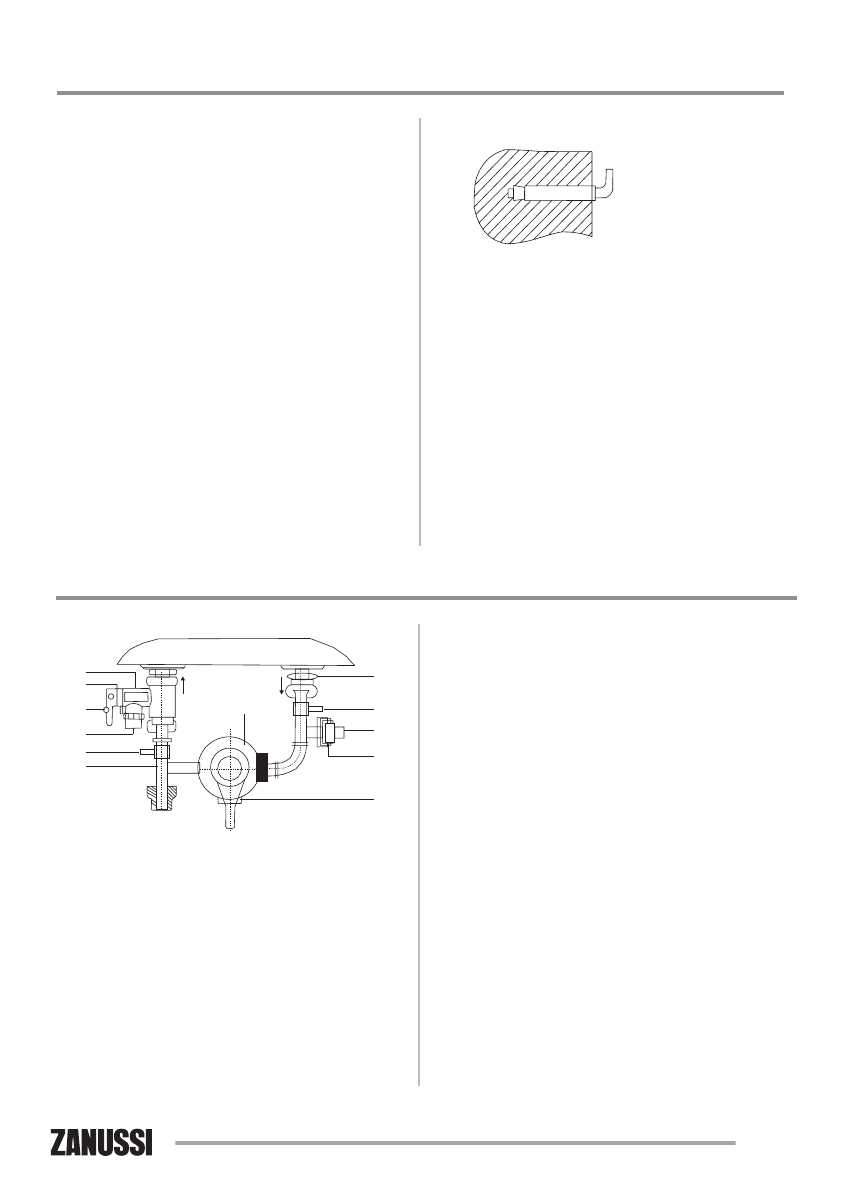

Водонагреватель

1

12

11

Горячая

вода

Холодная
вода

G1/2”

G1/2”

2

3

4

5

9

8

7

6

10

1  Сливной предохранительный клапан.
2  Ручка слива.
3  Винт фиксации ручки слива.
4  Отверстие для сброса давления воды (под­

ключения дренажной трубки).

5  Тройник подсоединения холодной воды в

бак и смесительный узел.

6  Подключение душа и/или смесителей.
7  Тройник горячей воды (для подключения

следующей точки водоразбора).

8  Заглушка трубы*.
9  Патрубок вывода горячей воды.
10  Смеситель/душ.
11  Кран на выходе горячей воды.
12  Кран на входе холодной воды.

Для подключения водонагревателя к водопро­
воду применяются трубы диаметром G1/2.
Подключение обратного предохранительно­
го клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении тру­
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор­
ных точек, используйте способ соединения
(см. рис. 5).

Под клю че ние к во до про во ду

Монтаж водонагревателя

Рис. 4

и горизонтально в любом месте вашего дома,
в отапливаемом (!) помещении. Желательно
установить водонагреватель как можно ближе
к месту использования горячей воды, посколь­
ку чем меньше длина труб, тем меньше потери
тепла. Как показано на рис. 5а, при горизон­
тальной установке водонагревателя трубы
подводки должны быть расположены справа.
При установке водонагревателя рядом со
стеной, оставьте рекомендованное свободное
пространство для технического обслуживания.
Не устанавливайте водонагреватель на гори­
зонтальной поверхности и вплотную к полу.
После выбора места монтажа определите
места под два крепежных болта с крюками (в
зависимости от спецификаций выбранного
изделия). Проделайте в стене два отверстия
необходимой глубины, соответствующие
размеру крепежных болтов, вставьте винты,
поверните крюк вверх, плотно затяните гайки,
а затем установите на него электрический
водонагреватель (см. рис. 3).

Крепежный анкер для монтажа

Рис. 3

Если ванная комната слишком мала для уста­
новки водонагревателя, он может быть уста­
новлен в любом другом помещении, защищен­
ном от попадания прямых солнечных лучей
и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель сле­
дует устанавливать как можно ближе к месту
использования воды.
