Водонагреватели Zanussi ZWH/S 50 Agile DRY - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Модель: ..........................................................................................................................
Серийный номер: ...........................................................................................................
Дата покупки: ................................................................................................................
Штамп продавца

Дата пуска в эксплуатацию:
........................................................................................................................................
Штамп организации, производившей пуск в эксплуатацию

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Га ран тий ный та лон

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговорен

ные законом обязательства, предполагающие соглашение Сторон, либо договор.

Поздравляем вас с приобретением техники отличного качества!

Убедительно просим вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его

инструкцию по эксплуатации.

В конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технических характери

стик, могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не

влекут обязательств по изменению/улучшению ранее выпущенных изделий.

Дополнительную информацию по продукту вы можете получить у Продавца или по нашей информационной линии

в г. Москве:

Тел.:

8 (800) 500-07-75

(По России звонок бесплатный, круглосуточно 24/7/365)

Адрес в интернете:

www.easycomfort.ru

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности

предъявляйте Продавцу при покупке изделия. Гарантийное обслуживание купленного вами прибора осуществляется

через Продавца, специализированные сервисные центры или монтажную организацию, проводившую установку

прибора (если изделие нуждается в специальной установке, подключении или сборке).

По всем вопросам, связанным с техобслуживанием изделия, обращайтесь в специализированные сервисные центры.

Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание

изделия, находится на вышеуказанном сайте.

Заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп

Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный

срок исчисляется с даты производства изделия.

Запрещается вносить в гарантийный талон какиелибо изменения, а также стирать или переписывать указанные

в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный номер, дата

продажи, а также имеется подпись уполномоченного лица и штамп Продавца.

В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности будет возложено

на уполномоченную изготовителем организацию. В данном случае покупатель вправе обратиться к Продавцу.

Ответственность за неисправность прибора, возникшую по вине организации, проводившей установку (монтаж) при

бора возлагается на монтажную организацию. В данном случае необходимо обратиться к организации, проводившей

установку (монтаж) прибора.

Для установки (подключения) изделия (если оно нуждается в специальной установке, подключении или сборке)

рекомендуем обращаться в специализированные сервисные центры, где можете воспользоваться услугами квалифи

цированных специалистов. Продавец, уполномоченная изготовителем организация, импортер и изготовитель не несут

ответственности за недостатки изделия, возникшие изза его неправильной установки (подключения).

Область действия гарантии

Обслуживание в рамках предоставленной гарантии осуществляется только на территории РФ и распространяется на

изделия, купленные на территории РФ.

Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или

регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответ

ствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой

другой стране, кроме РФ, где это изделие было первоначально продано.

Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия

Выполнение ремонтных работ и замена дефектных деталей изделия специалистами уполномоченного сервисного

центра производятся в сервисном центре или непосредственно у Покупателя (по усмотрению сервисного центра).

Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае если во время устранения недостатков

товара станет очевидным, что они не будут устранены в определённый соглашением Сторон срок, Стороны могут

заключить соглашение о новом сроке устранения недостатков товара.

Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения

какихлибо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги и др. подобные

комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные на изделие

при гарантийном или платном ремонте, либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня

выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих.

Настоящая гарантия не распространяется на:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров или устройств, выпол

няющих функции фильтров);

• любые адаптации и изменения изделия, в т. ч. с целью усовершенствования и расширения обычной сферы его

применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия

изготовителя;

• аксессуары, входящие в комплект поставки.

Настоящая гарантия также не предоставляется в случаях, если недостаток в товаре возник в результате:

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в

том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекоменду

емым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;

• наличия на изделии механических повреждений (сколов, трещин и т. д.), воздействий на изделие чрезмерной силы,

химически агрессивных веществ, высоких температур, повышенной влажности/запылённости, концентрирован

ных паров, если чтолибо из перечисленного стало причиной неисправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на то организаци

ями/ лицами;

• неаккуратного обращения с устройством, ставшего причиной физических, либо косметических повреждений

поверхности;

• если нарушены правила транспортировки/хранения/монтажа/эксплуатации;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца, уполномо

ченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической или водопроводной сети, а также неисправностей (несоот

ветствие рабочих параметров) электрической или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмо

тренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;

• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/

фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/

сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их

естественным износом;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

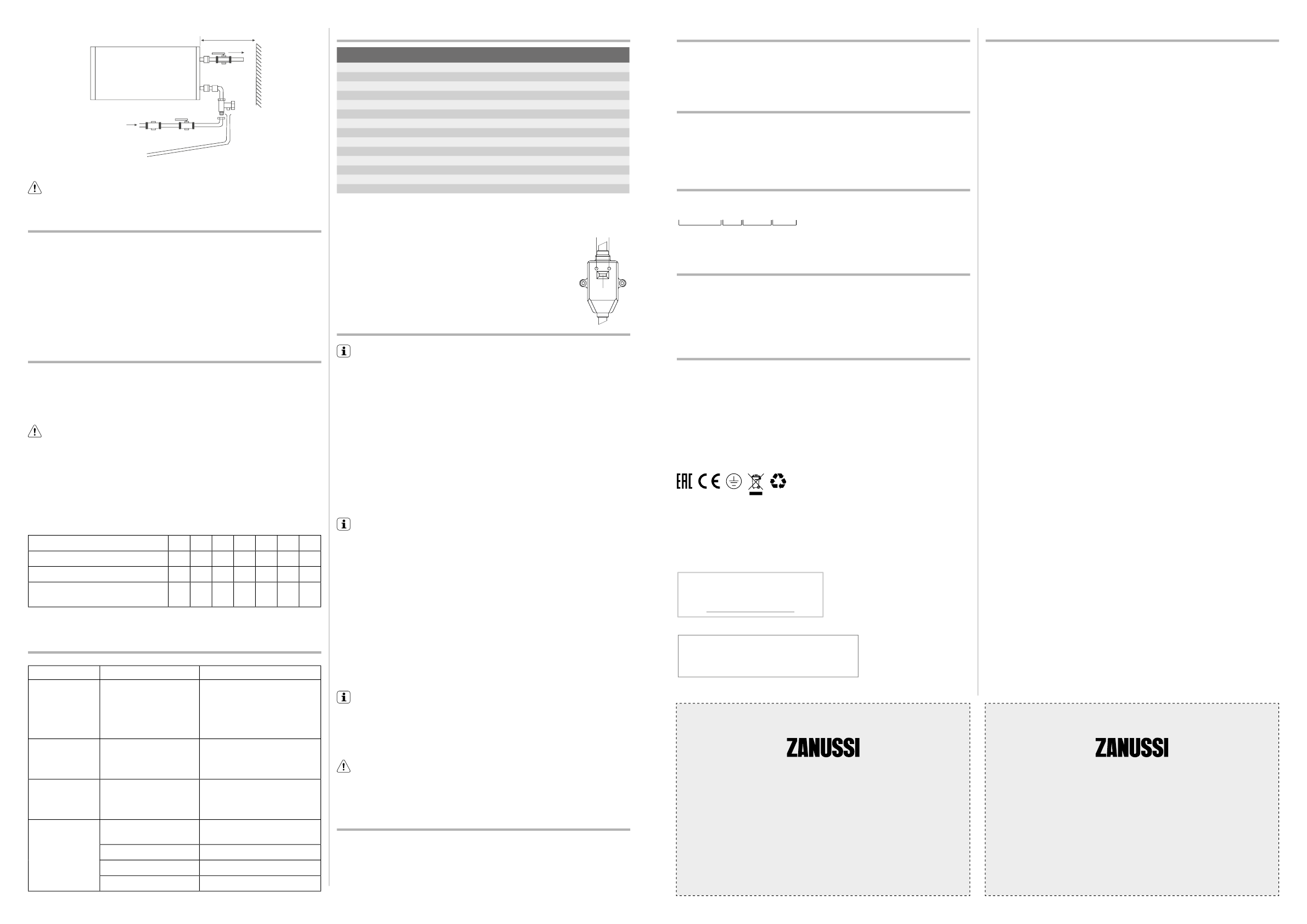

50 см

Горячая вода

Холодная
вода

Рис. 5а

Внимание:

При горизонтальной установке прибора, трубы подвода воды должны находиться спра ва, размеще

ние труб подвода слева недо пустимо!

Под клю че ние к электрической сети

Все во до на гре ва те ли на ко пи тель но го ти па се рии ZWH/S рас счи та ны на под к лю че ние к элек три че

с кой се ти с од но фаз ным на пря же ни ем 230 В. Пе ред под к лю че ни ем убе ди тесь, что па ра ме т ры элек

тро се ти в ме с те под к лю че ния со от вет ству ют па ра ме т рам, ука зан ным на таб лич ке с тех ни че с ки ми

дан ны ми при бо ра.

При ус та нов ке водонагревателя сле ду ет со блю дать дей ству ю щие пра ви ла элек тро без опас но с ти.

При ус та нов ке во до на гре ва те ля в ван ной ком на те или т у а ле те сле ду ет при ни мать во вни ма ние ог ра

ни че ния, свя зан ные с су ще с т во ва ни ем за пре щен но го и за щит но го объ емов (пространств).

За пре щен ный объ ем

– это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер ти каль ны ми пло с ко с

тя ми по от но ше нию к внеш ним кра ям ван ны, уни та за или ду ше во го бло ка и пло с ко с тью, рас по ло жен

ной над ни ми или над по лом, ес ли сан тех ни ка смон ти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем

– это про стран ство, ог ра ни чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа

да ют с пло с ко с тя ми за пре щен но го объ ема, а вер ти каль ные пло с ко с ти от сто ят от со от вет ству ю щих

пло с ко с тей за пре щен но го объ ема на 1 метр.

Экс плу а та ция

На пол не ние во дой

Пос ле ус та нов ки во до на гре ва те ля от крой те вен тиль по да чи во ды. От крой те кран го ря чей во ды на

смесителе. Как толь ко во до на гре ва тель на пол нит ся, из крана по те чет во да, за крой те кра н горячей

воды на смесителе и убе ди тесь в от су т ствии про те чек. В слу чае не уве рен но с ти в том, есть ли в во до

на гре ва те ле во да, не под к лю чай те его к элек тро се ти.

Под к лю че ние к элек тро се ти

Внимание:

Подк лючение к элек тросети производится только после наполнения водой (обратное может приве

сти к сгоранию нагревательного элемента и порчe прибора).

Вставьте вилк у водонагревателя в розетк у, после этого загорится индикатор на панели управления.

Это означает, что водонагреватель вк лючен и на него подается питание. Выставите с помощью

рег улировки температ уры нагрева необходимый уровень нагрева воды от low до high. Индикатор

eco – экономичный режим, соответствует температ уре нагрева 50 – 55 °С. Нагрев воды отк лючается

автоматически при достижении заданной температ уры и вк лючается д ля подогрева автоматически.

Когда температ ура воды достигнет заданной, нагрев прекратится. Режим половинной и полной мощ

ности вк лючается пу тем нажатия кнопки на панели управления.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и д лине из меди, U = 220 B, одна фаза

Р, кВт

3,5

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм

1,5

2,5

Максимально допустимая длина кабеля

при указанном сечении, м

34,6

17,3

24,7

21,6

Ус та нов ка тем пе ра т у ры

С помощью ручки рег улировки Вы можете настраивать температ уру нагрева до 75 °C.

Устранение неполадок

Отказы

Причины

Устранение

Не горит индикатор on/off Сработала защита УЗО.

Протестируйте УЗО, нажав кнопку «test».

В случае, если УЗО прошло тестирование,

нажмите на кнопку (3) перезапуска. В случае,

если тестирование не проходит, свяжитесь

со специалистами по техническому

обслуживанию для осуществления ремонта

(см. рис. 6).

Не поступает вода из

крана горячей воды

1. Подача воды по водопроводу

перекрыта.

2. Давление воды слишком низкое.

3. Перекрыт впускной кран

водопровода.

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда

давление воды снова возрастет.

3. Откройте впускной кран водопровода

Температура, подаваемой

горячей воды, превышает

допустимый уровень

в 75

Отказ системы регулирования

температуры. Нагрев не

отключается.

1. Необходимо немедленно выключить

водонагреватель из сети.

2. Свяжитесь со специалистами по

техническому обслуживанию для

осуществления ремонта.

Красный индикатор

моргает

Не включен нагрев.

1. Проверьте плотно ли вставлена вилка в

розетку.

2. Увеличьте температуру нагрева.

Поврежден термостат.

Обратитесь к сервисному специалисту.

Поврежден нагревательный

элемент.

Обратитесь к сервисному специалисту.

Неисправная электронная плата.

Обратитесь к сервисному специалисту.

Технические характеристики

Модель

ZWH/S 30

Artendo Dry

ZWH/S 50

Artendo Dry

ZWH/S 80

Artendo Dry

ZWH/S 100

Artendo Dry

Объем, л

100

Номинальная мощность, Вт

1300/2000

Номинальное напряжение, В~/Гц

230/50

Номинальный ток (при 230 В), А

8,7

Минимальное давление воды, Па (бар)

80 000 (0,8)

Максимальное давление воды, Па (бар)*

600 000 (6)

Максимальная температура воды, °C

Время нагрева**, ч

1,2

1,9

3,8

Защита от поражения электрическим током

I класс

Защита от влаги

IPX4

Размеры прибора (ШхВхГ), мм

435x635x260

435x970x260

555x890x350

555x1075x350

Размеры упаковки (ШхВхГ), мм

690x505x290

1020x505x290

950x625x370

1135x625x370

Вес нетто, кг

11,2

15,6

23,9

Вес брутто, кг

13,2

17,5

23,9

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если

давление в водопроводной сети превышает 6 бар (номинальное рабочее давление), необходима установка

понижающего редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей

среды.

Производитель оставляет за собой право на внесение изменений

УЗО (Устройство защитного отключения)

• 100% предотвращение поражения электрическим током.

• Следуйте инструкции по установке при подк лючении электроводонагревателя

аккумуляционного бытового.

• При подк лючении к электрической сети питания на лицевой стороне УЗО

загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2).

Индикатор Power (1) будет отк лючен.

• Для перезапуска УЗО нажмите кнопку (3).

Уход и техническое обслуживание

Примечание:

Перед обслуживанием всегда отк лючайте водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать кор

пус мягкой тряпкой, либо влажной г убкой, чтобы не нанести повреждения корпусу водонагревателя.

Запрещается использование агрессивных химических средств.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на вну треннюю

водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести

техническое обслуживание силами квалифицированных специалистов, которое должно вк лючать в

себя обязательную проверку наличия накипи на ТЭНе и вну тренней полости водосодержащей емкости,

а так же состояние магниевого анода. В случае 30% и более износа магниевого анода – анод необходи

мо заменить на новый, рекомендованный производителем. По результатам осмотра водонагревателя

при первом техническом обслуживании, устанавливается периодичность рег улярного, технического

обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора. В

случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического

обслуживания изменений условий эксплуатации (качество воды), рег улярность технического обслужи

вания может быть пересмотрена. Подтверждением проведения технического обслуживания является

заполненный пункт в таблице проведенных ТО.

В регионах с особо жесткой водой, с водой, вк лючающей в себя коррозийно активные примеси, либо

водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую

проверку. Для этого нужно получить соответствующую информацию у специалиста либо прямо на пред

приятии, обеспечивающем водоснабжение! В случае, если не было произведено техническое обслужива

ние, либо при полном износе\отсу тствии магниевого анода в водонагревателе гарантийный обязатель

ства на водонагреватель аннулируются.

Примечание:

Накопление накипи на ТЭНе и наличие осадка во вну треннем баке может привести к выходу из строя

водонагревателя и является основанием, для отказа в гарантийном обслуживании. Рег улярное техниче

ское обслуживание, является профилактическое мерой и не входит в гарантийные обязательства.

Устройство для сброса давления должно проверяться на срабатывание рег улярно для удаления извест

ковых осадков.

В за пре щен ном пространстве не раз ре ша ет ся ус та нав ли вать вы к лю ча те ли, ро зет ки и ос ве ти тель ные

при бо ры. В за щит ном пространстве ус та нов ка вы к лю ча те лей за пре ща ет ся, од на ко, мож но ус та нав ли

вать ро зет ки с за зем ле ни ем. Во до на гре ва тель сле ду ет ус та нав ли вать за пре де ла ми за пре щен но го объ

ема, что бы на не го не по па да ли струи во ды.

Под к лю че ние при бо ра к элек тро се ти долж но быть осу щест в ле но через выделенную розетку с заземле

нием, подк люченную к индивидуальному автоматическому вык лючателю в распределительном щите.

Для обес пе че ния без опас но с ти ра бо ты во до на гре ва те ля дол жен быть ус та нов лен автомат под хо дя ще го

но ми на ла.

Под к лю че ние к элек тро се ти долж но вк лю чать в се бя за зем ле ние. Вил ку ка бе ля пи та ния во до на гре ва

те ля со спе ци аль ным разъ емом для за зем ле ния сле ду ет встав лять толь ко в розетку, имеющую соответ

ствующее заземление.

При ежедневном использовании ре ко мен ду ет ся дер жать во до на гре ва тель вк лю чен ным в сеть, по сколь

ку тер мо стат вк лю ча ет на грев толь ко то г да, ко г да это тре бу ет ся для под дер жа ния ус та нов лен ной тем

пе ра т у ры.

Слив во ды. Из во до на гре ва те ля сле ду ет пол но стью слить во ду, ес ли он не бу дет ис поль зо вать ся в те че

ние дли тель но го вре ме ни или тем пе ра т у ра в по ме ще нии, где он ус та нов лен мо жет опу с тить ся ни же 0°С.

Слив мож но про из ве с ти с по мо щью пред ох ра ни тель но го к ла па на, при этом воз мож но под те ка ние изпод

што ка к ла па на.

Примечание:

Для сли ва можно пред ус мо т реть трой ник с вен ти лем меж ду к ла па ном и вт ул кой.

Пе ред сли вом во ды из во до на гре ва те ля не за будь те:

• от к лю чить во до на гре ва тель от се ти;

• за крыть вен тиль входа воды;

• от крыть кран го ря чей во ды.

Рег улярно проводите техническое обслуживание вашего водонагревателя с помощью специалистов

авторизированного сервисного центра.

Внимание:

Ни в ко ем слу чае не сни май те крыш ку во до на гре ва те ля, не от к лю чив его пред ва ри тель но от элек тро

се ти.

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис

лен ны ми в га ран тий ном та ло не. Из го то ви тель ос тав ля ет за со бой пра во на вне се ние из ме не ний в кон

струк цию и ха рак те ри с ти ки при бо ра, без предварительного уведомления.

Правила утилизации

По истечении срока службы прибор должен подвергаться у тилизации в соответствии с нормами, прави

лами и способами, действующими в месте у тилизации.

Не выбрасывайте прибор вместе с бытовыми отходами.

По истечении срока службы прибора, сдавайте его в пункт сбора для у тилизации, если это предусмотре

но местными нормами и правилами. Это поможет избежать возможных последствий на окружающую

среду и здоровье человека, а так же будет способствовать повторному использованию компонентов

изделия.

Информацию о том, где и как можно у тилизировать прибор можно получить от местных органов власти.

Гарантия

Гарантийный срок на водосодержащую емкость (бак) составляет 84 (восемьдесят четыре) месяца,

остальные элементы изделия – 24 (двадцать четыре) месяца.

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис

лин ны ми в га ран тий ном та ло не. Из го то ви тель ос тав ля ет за со бой пра во на вне се ние из ме не ний в кон

струк цию и ха рак те ри с ти ки при бо ра, без предварительного уведомления.

Срок службы прибора — 10 лет.

Ком плек та ция

Элек три че с кий во до на гре ва тель на ко пи тель но го ти па уком плек то ван ос нов ны ми эле мен та ми для ус та

нов ки и под к лю че ния.

В ком плект во до на гре ва те ля вхо дит:

•

водонагреватель со шнуром питания с УЗО 1 шт.;

•

предохранительный к лапан 1 шт.;

•

крепежные анкеры для монтажа 30 л., 50 л. 2 шт.; 80 л., 100 л. 4 шт.;

•

инструкция пользователя 1 шт.;

•

гарантийный талон (в инструкции) 1 шт.;

Дата изготовления

Дата изготовления указана на приборе и упаковке и зашифрована в Codе128. Дата изготовления опреде

ляется следующим образом:

SN XXXXXXX XXXX XXXXXX XXXXX

а – постоянная часть; б – месяц и год производства; в – код продукта; г – серийный номер продукта (пере

менный).

Транспортировка и хранение

Водонагреватели в упаковке изготовителя мог у т транспортироваться всеми видами крытого транспорта

в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Условия

транспортирования при температ уре от минус 50 до плюс 50 °С и при относительной влажности до 80 %

(при плюс 25°С).

При транспортировании должны быть иск лючены любые возможные удары и перемещения упаковок

с водонагревателями вну три транспортного средства. Транспортирование и штабелирование произво

дить в соответствии с манипуляционными знаками указанными на упаковке.

Водонагреватели должны храниться в упаковке изготовителя в условиях хранения от плюс 1°С до плюс

40 °С и относительной влажности до 80 % (при 25 °С).

Сертификация

Товар сертифицирован на территории Таможенного союза и соответствует следующим требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Информация о сертификации может изменяться. При необходимости, обращайтесь к продавцу за полу-

чением информации о сертификации.

Изготовитель и организация, уполномоченныe на принятие претензий на территории Таможенного

союза:

Общество с ограниченной ответственностью «Ижевский завод тепловой техники»

Адрес местонахождения:

426052, г. Ижевск, ул. Лесозаводская, д.23/110;

А дрес производства:

601021, Владимирская область, г. Киржач, мкр. Красный Октябрь, ул. Первомайская, 1.

Эл. почта:office@iztt.ru

ОГРН: 1071832004386

Сделано в России

В тексте и цифровых обозначениях инструкции мог у т быть допущены технические ошибки и опечатки.

Изменения технических характеристик и ассортимента мог у т быть произведены без предварительного

уведомления.

Zanussi is a registered trademark used under license from AB Electrolux (publ). Занусси — зарегистрированная

торговая марка, используемая в соответствии с лицензией

Electrolux AB (публ.).

Code -128

Свидетельство о приемке

М.П.

Сечение токопроводящей жилы, мм; Отказы; SN XXXXXXX XXXX XXXXXX XXXXX; Свидетельство о приемке - Zanussi ZWH/S 50 Agile DRY - Инструкция по эксплуатации - Страница 2

Характеристики
