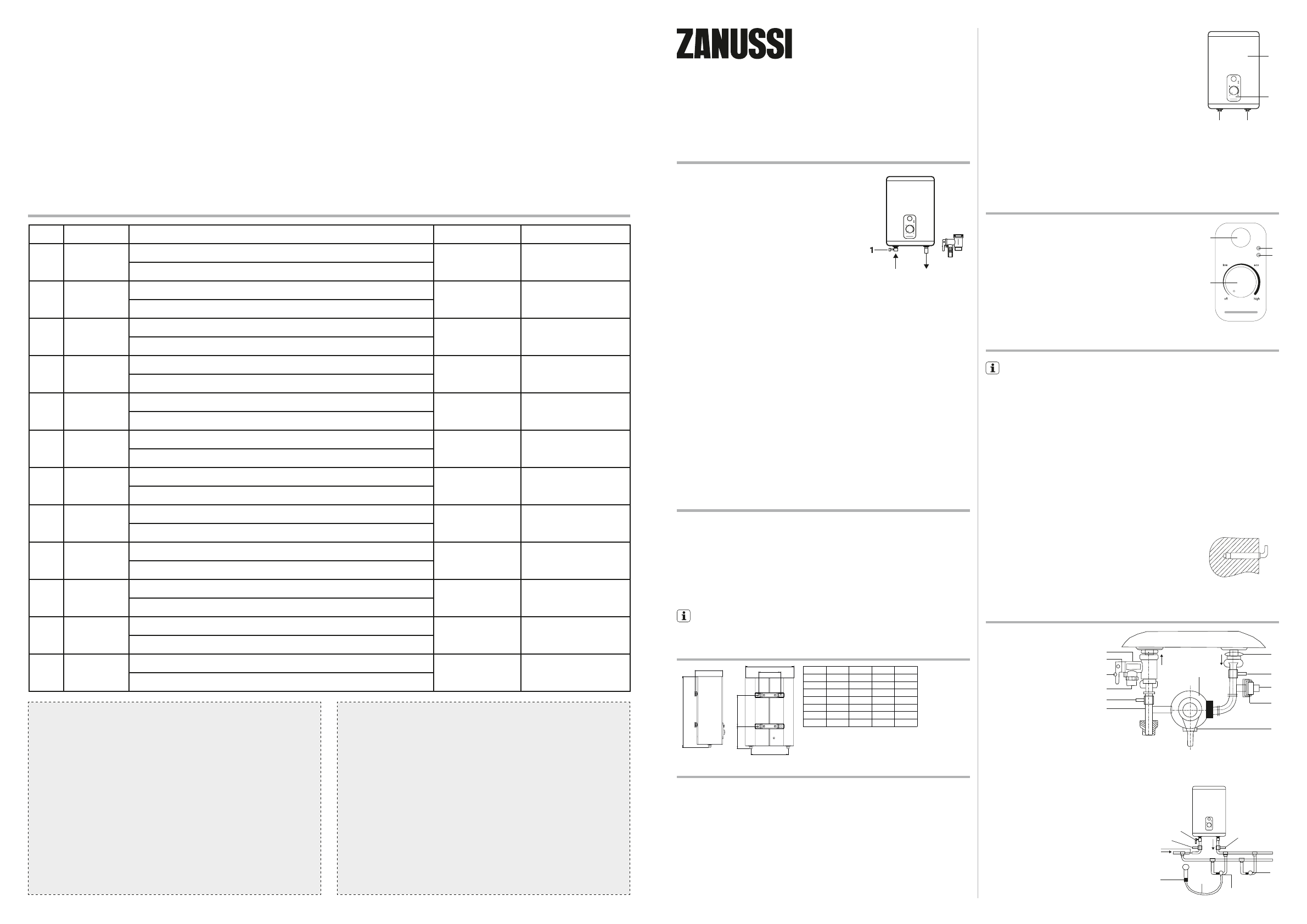

Правила безопасности
Рис. 1
1. Предохранительный сливной клапан.
Горячая
вода
Холодная
вода
power
on/off
•
Розетка электропитания должна быть надежно заземле -
на. Номинальный ток розетки должен быть не ниже 10А.
Розетка и вилка должны всегда быть сухими, чтобы не
допустить короткого замыкания в электрической сети.
•
Стена, на которую устанавливается водонагреватель,
должна быть рассчитана на нагрузку, вдвое превышаю -
щую общий вес водонагревателя, заполненного водой.
•
Предохранительный обратный к лапан следует устанавли-
вать в месте входа холодной воды (см. рис. 1).
•
При первом использовании водонагревателя (или при
первом использовании после технического обслужива-
ния или чистки) не следует вк лючать питание водонагре -
вателя до полного заполнения водой. Во время заполне -
ния бака водонагревателя следует открыть кран горячей
воды для спуска воздуха. Как только бак наполнится
водой и из крана потечет вода, кран можно закрыть.
•
Во время нагрева воды из отверстия выпуска давления
обратного предохранительного к лапана может пост упать
вода. Это нормальное явление. Однако в случае больших
у течек следует связаться со специалистами по техническому обслуживанию. Отверстие выпуска
давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это
может привести к поломке водонагревателя.
•
На отверстие выпуска давления в предохранительном к лапане нужно установить дренажную
трубку и вывести ее в канализацию на случай слива воды и стравливания избыточного давления*.
Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.
•
Температ ура воды вну три водонагревателя может достигать 75°C. Во избежание ожогов вы можете
рег улировать температ уру воды при помощи крана смесителя.
•
Слить воду из водонагревателя можно с помощью обратного предохранительного к лапана, пере -
крыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохра-
нительном к лапане. При этом слив воды из водонагревателя должен осуществляться через дре -
нажное отверстие в к лапане в систему отвода канализации (при сливе воды откройте на смесителе
кран горячей воды для заполнения водонагревателя воздухом).
•
Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где
температ ура может быть ниже 0
о
С.
•
В случае длительного отсу тствия либо длительного неиспользования прибора перекрывайте краны
на входе и выходе из водонагревателя и отк лючайте его от электрической сети, вынув вилку из
розетки.
•
В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами
по техническому обслуживанию для осуществления ремонта. Следует использовать только запас-
ные детали, поставляемые производителем.
•
Данное устройство не предназначено для использования людьми (вк лючая детей) с ограниченными
физическими или умственными способностями и недостатком навыков или знаний, за иск лючением
случаев показа или правильного инструктирования человеком, несущим ответственность за их без-
опасность.
•
Дети должны находиться под контролем для недопущения игры с прибором.
•
Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку,
картон) без присмотра.
•
Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!
Назначение
Электрический водонагреватель накопительного типа предназначен для нагрева пост упающей из водо -
провода холодной воды. Применяется иск лючительно в бытовых целях, вода из водонагревателя не
предназначена для питья и приготовления пищи.
Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с-
том, ко то рый мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль-
зо ва нию во до на гре ва те ля.
При под к лю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.
Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным
образом заземлен. В случае отсу тствия заземляющего электрода в розетке необходимо заземлить водо -
нагреватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагреватель-
ного элемента. В случае отсу тствия заземления запрещается осуществлять установку и эксплуатацию
изделия.
Примечание:
Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического
водонагревателя может привести к несчастным случаям или имущественному ущербу.
Габаритные размеры
Устройство прибора
1
Корпус
2
Панель управления
3
Выход горячей воды
4
Вход холодной воды
Автоматический контроль температ уры воды:
Открыв кран с горячей водой на смесителе на выходе водонагревателя, на вход начинает пост упать
холодная вода. Вода в баке смешивается и ее температ ура понижается. Датчик термостата реагирует на
понижение температ уры воды, автоматически вк лючается нагревательный элемент (ТЭН) и подогревает
воду до заданной температ уры. Когда температ ура достигнет заданной величины, ТЭН автоматически
отк лючается.
Три уровня защиты водонагревателя:
•
защита от перегрева;
•
защита от превышающего норму гидравлического давления;
•
УЗО (устройство защитного отк лючения).
Ф.И.О. покупателя:.........................................................................................................
........................................................................................................................................
Адрес:.............................................................................................................................
........................................................................................................................................
Телефон:.........................................................................................................................
Код заказа: ....................................................................................................................
Дата ремонта: ................................................................................................................
Сервис-центр: .................................................................................................................
Мастер: ..........................................................................................................................
Ф.И.О. покупателя:.........................................................................................................
........................................................................................................................................
Адрес:.............................................................................................................................
........................................................................................................................................
Телефон:.........................................................................................................................
Код заказа: ....................................................................................................................
Дата ремонта: ................................................................................................................
Сервис-центр: .................................................................................................................
Мастер: ..........................................................................................................................
№ п/п
Дата
Содержание работ
Подпись
Печать
1
2
3
4
5
6
7
8
9
10
11
12
Проведение ТО
НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:
• если будет полностью/частично изменен, стерт, удален или будет неразборчив серийный номер изделия;
• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в
том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекоменду-
емым Продавцом (изготовителем);
• наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной
силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентриро-
ванных паров, если что-либо из перечисленного стало причиной несправности изделия;
• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то органи-
зациями/лицами;
• стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца (изготови-
теля) и Покупателя, которые причинили вред изделию;
• неправильного подключения изделия к электрической, газовой или водопроводной сети (в т.ч. не выполнение
требований раздела Монтаж Инструкции по эксплуатации), а также неисправностей (не соответствия рабочим пара-
метрам и безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;
• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и
продуктов их жизнедеятельности, и т.д.
• неправильного хранения изделия;
• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохра-
нителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных
быстроизнашивающихся/сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный
период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией
и не связана с разборкой изделия;
• дефектов системы, в которой изделие использовалось как элемент этой системы.
Особые условия гарантийного обслуживания водонагревательных приборов
Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в резуль-
тате: не выполнения либо нарушения требований по монтажу и экплуатации, указанных в инструкции по эксплуата-
ции, замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на
заводской табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или
устройств не соответствующих техническим характеристикам водонагревательных приборов; использование корро-
зийно¬активной воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водо-
нагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных
инструкцией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).
Покупатель-потребитель предупрежден о том, что в соответствии с п.11 «Перечня непродовольственных товаров
надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габари-
та, фасона, расцветки или комплектации» Пост. Правительства РФ от 19.01.1998. №55 он не вправе требовать обмена
купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.
С момента подписания Покупателем Гарантийного талона считается, что:
• Вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10
Закона «О защите прав потребителей» предоставлена Покупателю в полном объеме;
• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и ........................................
.......................................................................................................................................................................................;
• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации
купленного изделия;
• Покупатель претензий к внешнему виду/комплектности/ ....................................................................................................
.........................................................................................................................................................................................................................
....................................................................................................... купленного изделия не имеет.
Покупатель:
Подпись: Дата:
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
Электроводонагреватель аккумуляционный бытовой
ZWH/S 30 Splendore Dry, ZWH/S 50 Splendore Dry,
ZWH/S 80 Splendore Dry, ZWH/S 100 Splendore Dry.
Вну тренние резервуары изготовлены из высококачественной медицинской
нержавеющей стали. В качестве дополнительной защиты вну треннего бака
от коррозии водонагреватель оснащен магниевым анодом. Не забывайте
проводить рег улярное, не реже 1-го раза в год , техническое обслуживание и
при необходимости замену магниевого анода*.
Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуата-
ции, имеет долгий срок службы при правильной эксплуатации.
Экономичный режим (eco) на панели управления обеспечивает:
•
нагрев воды в водонагревателе до температ уры около 55 °С;
•
снижает вероятность образования накипи;
•
влияет на повышение рабочего ресурса водонагревателя.
Вну тренняя у толщенная пенополиуретановая теплоизоляция позволяет
эффективно сохранять температ уру нагретой воды, сводит к минимуму
теплопотери и снижает энергопотребление водонагревателя.
Встроенный температ урный рег улятор: обеспечивает постоянный и надеж-
ный контроль температ уры воды в водонагревателе.
Перед нагревом воды цифровой дисплей будет показывать температ уру
холодной воды, пост упающей в водонагреватель. С помощью ручки рег ули-
ровки Вы можете устанавливать температ уру нагрева до 75°C. Шкала рег улировки отмечена диапазоном:
low – низкая температ ура нагрева (35 °C);
eco – экономичный режим – 50 -55 °С;
high – высокая температ ура нагрева (75 °C).
Простая и удобная эксплуатация и обслуживание водонагревателя.
Вне зависимости от выбранного режима мощности при помощи ручки рег улировки можно выбрать тем-
перат уру, до которой необходимо нагреть воду.
Панель управления
1
2
7
3
4
5
6
8
power
on/off
3
4
2
1
Splendore Dry
1. Индикатор «on/off» — горит желтым цветом, когда водонагреватель
вк лючен в сеть и ручка рег улятора не находится в положении off.
2. Индикатор «power» — горит красным цветом, когда идет нагрев воды.
3. Кнопка перек лючения мощности нагрева
– половинная мощность 1300 Вт, при отжатом положении
– полная мощность 2000 Вт, в нажатом положении
4. Ручка рег улировки температ уры
off — метка соответствует отк лючению водонагревателя, переводя
рукоятку в положение off раздается характерный щелчок.
low — метка соответствует минимальной температ уре нагрева воды в
водонагревателе (вк лючение нагрева).
eco — метка экономичного режима соответствует температ уре нагре -
ва воды в водонагревателе до 55 °С.
high — метка справа соответствует максимальной температ уре нагре -
ва воды в водонагревателе (75 °С)
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные дета-
ли, предоставленные производителем, ко то рые мо г у т вы дер жать вес на пол нен но го во дой во до на гре ва-
те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено
надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к
его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для кре -
пежных болтов удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до
корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны подк лючения труб не менее 0,5м,
для облегчения дост упа при проведении технического обслуживания в случае необходимости.
В случае если в водонагреватель пост упает вода напрямую из скважин, колодцев или водонапорных
башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для
пост упающей в водонагреватель, холодной воды.
Фильтр грубой очистки можно приобрести в специализированных магазинах.
Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.
Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).
Установка водонагревателей серии Splendore Dry существенно облегчается возможностью установить
их как вертикально, так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении.
Желательно установить водонагреватель как можно ближе к мест у использования горячей воды,
поскольку чем меньше длина труб, тем меньше потери тепла. Как показано на рис. 5а, при горизонталь-
ной установке водонагревателя трубы подводки должны быть расположены справа. При установке водо -
нагревателя рядом со стеной, оставьте рекомендованное свободное пространство для технического
обслуживания. Не устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу.
Крепежный анкер для монтажа
Рис. 3
После выбора места монтажа определите места под два крепежных
болта с крюками (в зависимости от спецификаций выбранного изделия).
Проделайте в стене два отверстия необходимой глубины, соответствующие
размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно
затяните гайки, а затем установите на него электрический водонагреватель
(см. рис. 3).
Если ванная комната слишком мала для установки водонагревателя, он
может быть установлен в любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель следует устанавливать как можно
ближе к мест у использования воды.
Подключение к водопроводу
1
Сливной предохранительный к лапан.
2
Ручка слива.
3
Винт фиксации ручки слива.
4
Отверстие для сброса давления
воды (подк лючения дренажной
трубки).
5
Тройник подсоединения холодной
воды в бак и смесительный узел.
6
Подк лючение душа и/или
смесителей.
7
Тройник горячей воды
(для подк лючения следующей
точки водоразбора).
8
Заглушка трубы*.
9
Патрубок вывода горячей воды.
10 Смеситель/душ.
11 Кран на выходе горячей воды.
12 Кран на входе холодной воды.
Для подк лючения водонагревателя к водопроводу применяются трубы диаметром G1/2.
Подк лючение обратного предохранительного к лапана: к лапан следует устанавливать в месте входа
холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и
слива воды и направлена вниз в специальный дренаж для удаления воды).
Во избежание протечек при подк лючении трубопровода на концы
резьбовых соединений следует установить комплектные резиновые
уплотнительные прок ладки.
Если необходимо реализовать систему водоснабжения на несколько
водоразборных точек, используйте способ соединения (см. рис. 5).
Рис. 4
* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избе-
жание повреждения водонагревателя обязательно используйте предохранительный клапан.
** Только для моделей, оснащенных магниевым анодом.
* При отсу тствии необходимости подк лючения водонагревателя
к последующей точке водоразбора устанавливается заглушка.
B
А
C
E
F
G
D
30
50
80
100
A
635
970
890
1075
B
250
250
335
335
C
435
435
555
555
D
335
335
440
440
E
280
550
430
600
F
200
200
267
267
G
196
196
196
196
Рис. 2
1
2
3
4
power
on/off
Водонагреватель
1
12
11
Горячая
вода
Холодная
вода
G1/2”
G1/2”
2
3
4
5
9
8
7
6
10
power
on/off
Холодная вода
8
7
1
2
3
4
5
6
Горячая вода
1
Предохранительный сливной к лапан.
2
Впускной к лапан.
3
Душевая насадка.
4
Металлический шланг.
5
Смеситель.
6
Дополнительная точка водоразбора.
7
Кран на выходе горячей воды.
8
Кран на входе холодной воды.
Рис. 5
