шнур
питания

УЗО

выход горячей
воды

кран на выходе
горячей воды

вход холодной
воды

панель
управления

обратный
предохранительный
клапан

кран на входе
холодной воды

вход холодной
воды

шнур
питания

УЗО

выход горячей
воды

кран на выходе
горячей воды

вход холодной
воды

панель
управления

обратный
предохранительный
клапан

кран на входе
холодной воды

вход холодной
воды

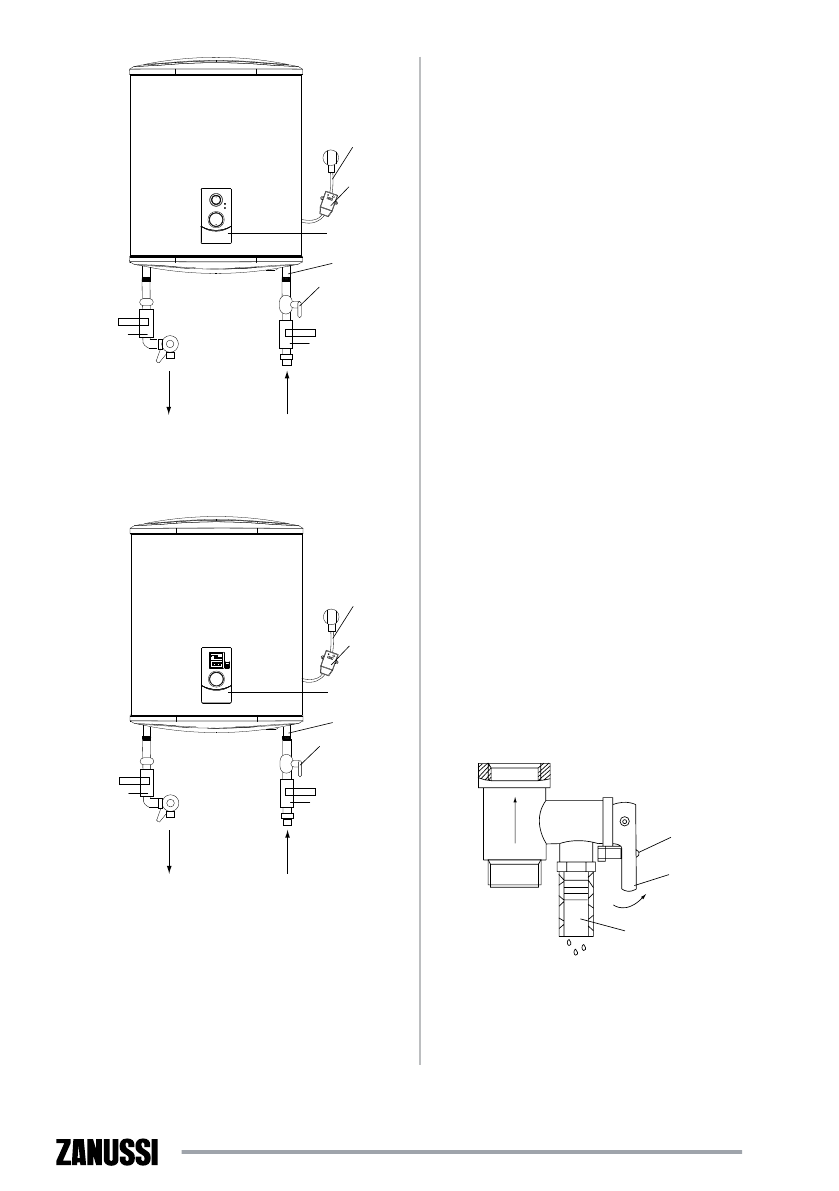

Рис. 12. Smalto

шнур
питания

УЗО

выход горячей
воды

кран на выходе
горячей воды

вход холодной
воды

панель
управления

обратный
предохранительный
клапан

кран на входе
холодной воды

вход холодной
воды

шнур
питания

УЗО

выход горячей
воды

кран на выходе
горячей воды

вход холодной
воды

панель
управления

обратный
предохранительный
клапан

кран на входе
холодной воды

вход холодной
воды

Рис. 13. Smalto DL

6.  На отверстие выпуска давления в предо ­

хранительном к лапане ну жно установить
дрена жную трубк у и вывести ее в кана ли­
зацию на случай слива воды. Д рена жная
трубка, соединенная с отверстием выпу­
ска давления, должна быть направлена
вниз.

7.  Так как температ ура воды вну три водона­

гревателя может достигать 75 °С, горячая
вода не должна попадать на тело челове­
ка. Во избежание ожогов вы можете рег у­
лировать температ уру воды при помощи
крана смесителя.

8.  Слить воду из водонагревателя можно с

помощью обратного предохранительно ­
го к лапана, перекрыв при этом подачу
холодной воды в водонагреватель и
открыв дрена жную ручк у на предохрани­
тельном к лапане. При этом слив воды из
водонагревателя должен осуществляться
через дрена жное отверстие в к лапане в
систему отвода кана лизации (при сливе
воды откройте на смесителе кран горячей
воды д ля выпуска возду ха).

9.  В случае выхода из строя гибкого шнура

элек трического питания следует заменить
его на ана логичный, поставляемый произ­
водителем. Замену должны осуществлять
опытные специа листы по техническому
обслу живанию.

10. В случае повреж дения одной из дета лей

водонагревателя необходимо связаться
со специа листами по техническому обслу­
живанию д ля осуществления ремонта.
Следует исполь зовать только запасные
дета ли, поставляемые производителем.

11. Данное устройство не предназначено д ля

исполь зования людьми (вк лючая детей) с
ограниченными физическими или умствен­
ными способностями и недостатком навы­
ков или знаний, за иск лючением случаев
показа или правильного инструк тирова­
ния человеком, несущим ответственность
за их безопасность.

Отверстие
выпуска давления

Дренажная
ручка

Винт

Рис. 14
