5

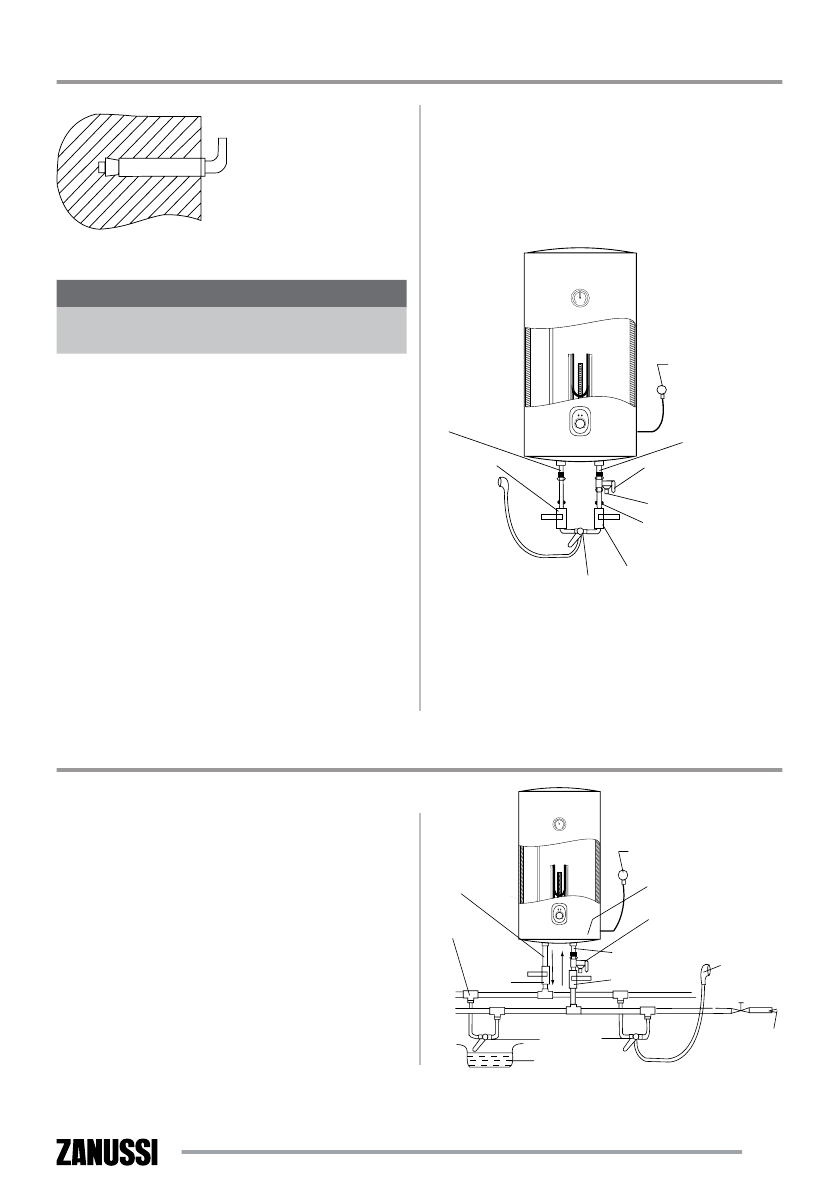

Монтаж водонагревателя

Подключение к водопроводу

Крепежный анкер для монтажа

Рис. 2

Объем, л

30

50

80 100

Расстояние между

отверстиями, мм

200

3.  Если  ванная  комната  слишком  мала  для

установки  водонагревателя,  он  может  быть

установлен  в  любом  другом  помещении,

защищенном  от  попадания  прямых  солнеч-

ных  лучей  и  дождя.  Однако  для  сокращения

тепловых  потерь  в  трубопроводе  водонагре-

ватель  следует  устанавливать  как  можно

ближе к месту использования воды.

4.  При  подключении  к  системе  водоснабже-

ния  необходимо  предусмотреть  и  реализо-

вать  установку  индивидуальных  запорных

вентилей  на  линии  подачи  холодной  воды  в

водонагреватель  и  на  линии  выхода  горячей.

Индивидуальные запорные вентили по линии

горячей  и  холодной  воды  должны  быть  в

закрытом  состоянии  в  период  неиспользова-

ния  водонагревателя,  проведения  профилак-

тических  и  технологических  работ  на  линии

1.  Для  подключения  водонагревателя  к  водо-

проводу применяются трубы диаметром G1/2.

2.  Подключение  обратного  предохранительного

клапана:  клапан  следует  устанавливать  в  месте

входа холодной воды (удостоверьтесь, что гибкая

сливная трубка установлена, на отверстие спуска

давления и слива воды и направлена вниз).

3.  Во избежание протечек при подключении тру-

бопровода  на  концы  резьбовых  соединений

следует  установить  комплектные  резиновые

уплотнительные прокладки.

4.  Если  необходимо  реализовать  многоканаль-

ную  систему  водоснабжения,  используйте

способ соединения (

см. рис. 4)

.

Рис. 3

Рис. 4

водоснабжения.  Установка  и  правильное

использование  запорных  вентилей  являются

обязательным условием при предоставлении

гарантийного обслуживания, а так же залогом

длительной  и  безаварийной  работы  водона-

гревателя.

 Шнур

 питания

Соединительный тройник
входа холодной воды

Смеситель

Отверстие для спуска
давления и слива воды

Обратный предохрани-
тельный клапан

ECO

OFF

HIGH

LOW

Кран

на выходе

горячей

воды

Выход

горячей воды

Выход

холодной

воды

Кран на входе

холодной воды

Тройник
водоразбора

Ванна

Смеситель

Магистраль
холодного
водоснаб-
жения

Водонагреватель

Душевая
насадка

Обратный
предохранительный
клапан

Кран на входе
холодной воды

Выход

горячей
воды

Вход холодной воды

 Шнур

 питания

ECO

OFF

HIGH

LOW

Кран

на выходе

горячей

воды
