Для подключения водонагревателя к водопрово-
ду применяются трубы диаметром G1/2.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена вниз
в специальный дренаж для удаления воды).
Во избежание протечек при подключении трубо-
провода на концы резьбовых соединений следу-
ет установить комплектные резиновые уплотни-
тельные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 4 и 4 а).

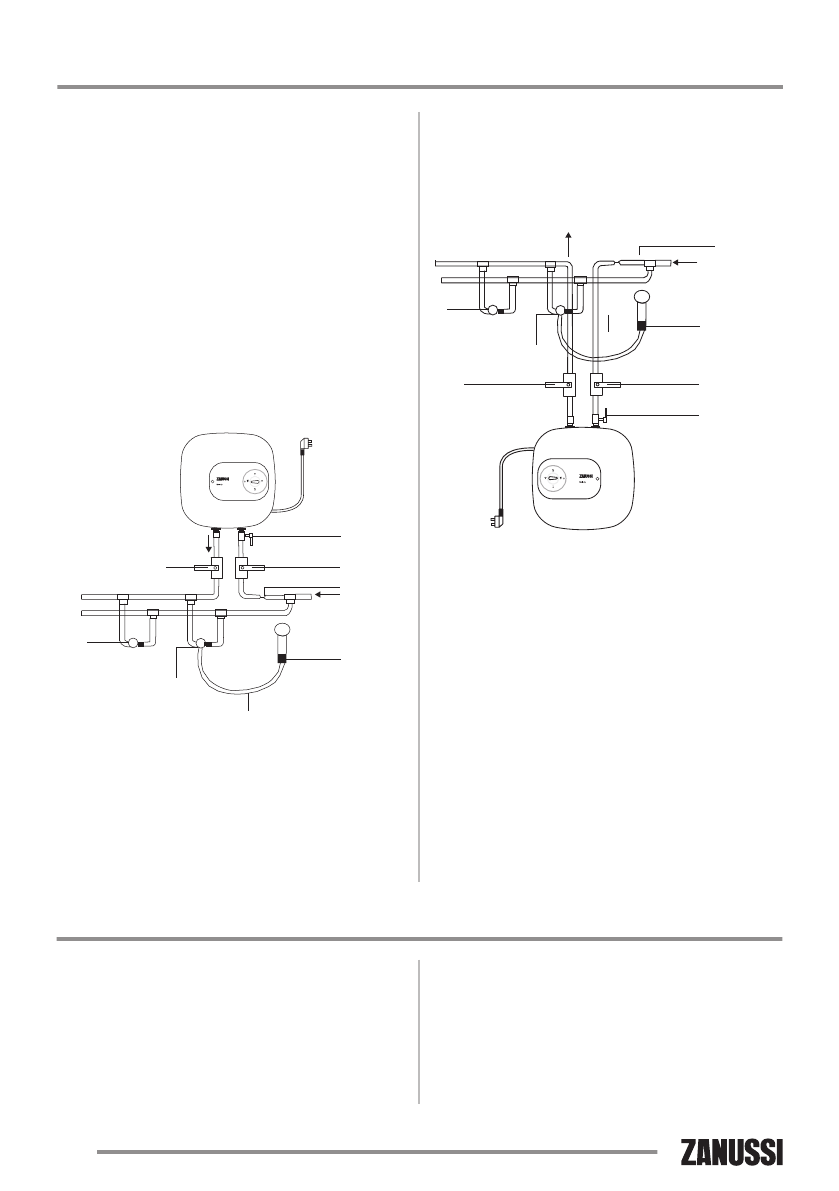

Рис. 4:

Схема подключения к водопроводу моделей

Melody O

1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка

4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на выходе горячей воды.
8 — Кран на входе холодной воды.

Рис. 4a:

Схема подключения к водопроводу моделей

Melody U

1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на выходе горячей воды.
8 — Кран на входе холодной воды.

Подключение к электрической сети

Все водонагреватели накопительного типа
данной серии рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подключе-
ния соответствуют параметрам, указанным на
табличке с техническими данными прибора.
При установке водонагревателя следует соблю-

дать действующие правила электробезопасно-
сти.
При установке водонагревателя в ванной комна-
те или туалете следует принимать во внимание
ограничения, связанные с существованием
запрещенного и защитного объемов.

Запрещенный объем

 — это пространство,

ограниченное тангенциальными и вертикаль-

* При отсутствии необходимости подк лючения водонагре-
вателя к последующей точке водоразбора устанавливается
заглушка.

Подключение к водопроводу

1

Горячая вода





Холодная вода









2

3

4

5

6

8

7

1





Горячая вода





Холодная вода









2

3

4

5

6

8

7
