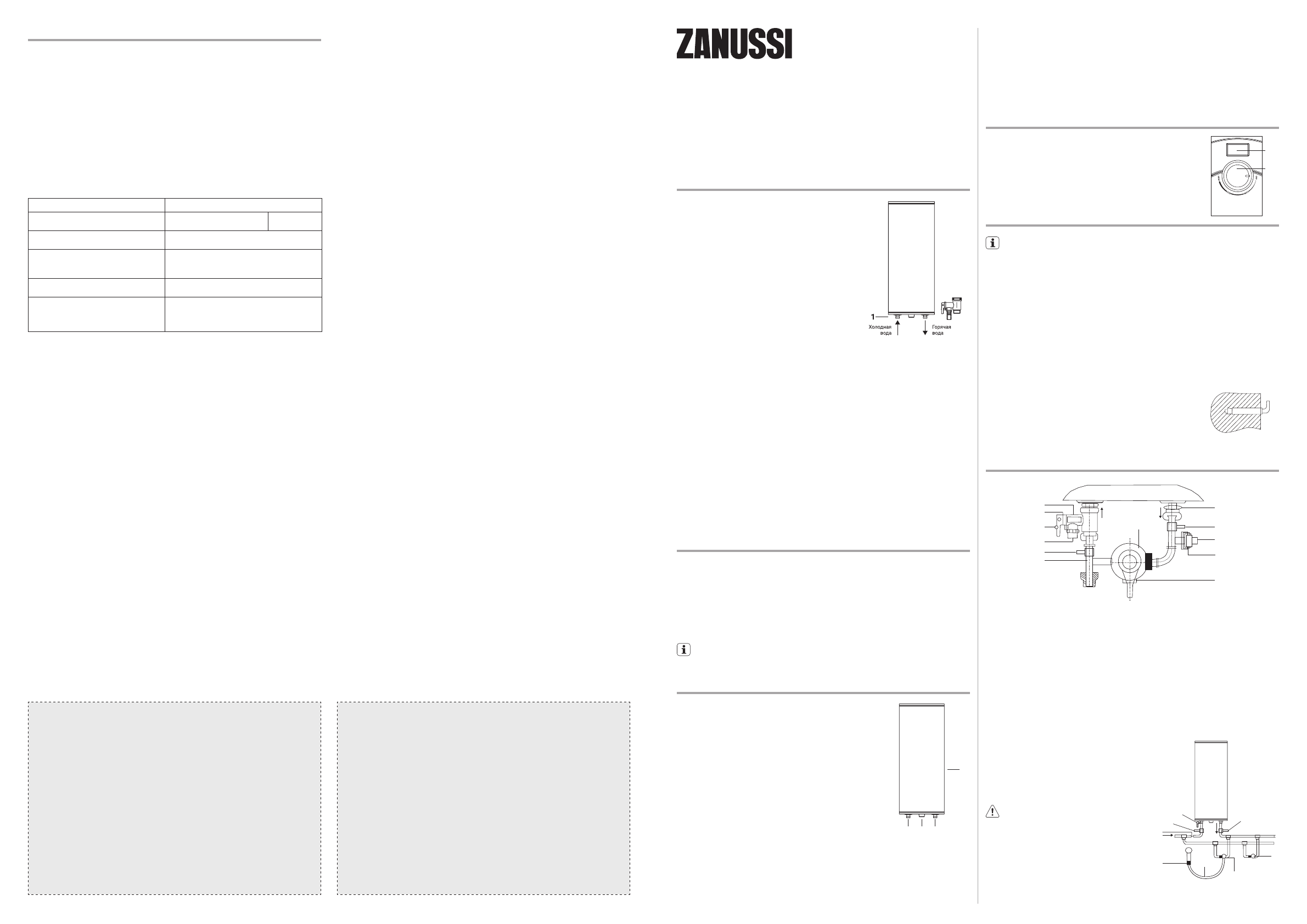

Правила безопасности
Рис. 1
1. Предохранительный сливной клапан.
•
Розетка электропитания должна быть надежно заземле -
на. Номинальный ток розетки должен быть не ниже 13А.
Розетка и вилка должны всегда быть сухими, чтобы не
допустить короткого замыкания в электрической сети.
•
Стена, на которую устанавливается водонагреватель,
должна быть рассчитана на нагрузку, вдвое превышающую
общий вес водонагревателя, заполненного водой.
•
Предохранительный обратный к лапан следует устанавли-
вать в месте входа холодной воды (см. рис. 1).
•
При первом использовании водонагревателя (или при
первом использовании после технического обслуживания
или чистки) не следует вк лючать питание водонагревателя
до полного заполнения водой. Во время заполнения бака
водонагревателя следует открыть кран горячей воды для
спуска воздуха. Как только бак наполнится водой и из крана
потечет вода, кран можно закрыть.
•
Во время нагрева воды из отверстия выпуска давления
обратного предохранительного к лапана может пост упать
вода. Это нормальное явление. Однако в случае больших
у течек следует связаться со специалистами по техниче -
скому обслуживанию. Отверстие выпуска давления ни при
каких обстоятельствах не должно быть заблокировано; в
противном случае это может привести к поломке водона-
гревателя.
•
На отверстие выпуска давления в предохранительном к лапане нужно установить дренажную трубку и
вывести ее в канализацию на случай слива воды и стравливания избыточного давления*. Дренажная
трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.
•
Температ ура воды вну три водонагревателя может достигать 75°C. Во избежание ожогов вы можете
рег улировать температ уру воды при помощи крана смесителя.
•
Слить воду из водонагревателя можно с помощью обратного предохранительного к лапана, перекрыв
при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном
к лапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отвер -
стие в к лапане в систему отвода канализации (при сливе воды откройте на смесителе кран горячей
воды для заполнения водонагревателя воздухом).
•
Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где
температ ура может быть ниже 0
о
С.
•
В случае длительного отсу тствия либо длительного неиспользования прибора перекрывайте краны
на входе и выходе из водонагревателя и отк лючайте его от электрической сети, вынув вилку из розет-
ки.
•
В случае повреж дения одной из деталей водонагревателя необходимо связаться со специалистами
по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные
детали, поставляемые производителем.
•
Данное устройство не предназначено для использования людьми (вк лючая детей) с ограниченными
физическими или умственными способностями и недостатком навыков или знаний, за иск лючением
случаев показа или правильного инструктирования человеком, несущим ответственность за их безо -
пасность.
•
Дети должны находиться под контролем для недопущения игры с прибором.
•
Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку,
картон) без присмотра.
•
Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!
Назначение
Электрический водонагреватель накопительного типа предназначен для нагрева пост упающей из водо -
провода холодной воды. Применяется иск лючительно в бытовых целях, вода из водонагревателя не пред-
назначена для питья и приготовления пищи.
Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с том,
ко то рый мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва
нию во до на гре ва те ля.
При под к лю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.
Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным обра-
зом заземлен. В случае отсу тствия заземляющего электрода в розетке необходимо заземлить водона-
греватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагревательного
элемента. В случае отсу тствия заземления запрещается осуществлять установку и эксплуатацию изделия.
Примечание:
Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического
водонагревателя может привести к несчастным случаям или имущественному ущербу.
Устройство прибора
Рис. 2
1
3
4 2
1
Корпус
2
Ручка рег улировки температ уры
3
Выход горячей воды
4
Вход холодной воды
Автоматический контроль температ уры воды:
Открыв кран с горячей водой на смесителе на выходе водонагревателя, на
вход начинает пост упать холодная вода. Вода в баке смешивается и ее темпе -
рат ура понижается. Датчик термостата реагирует на понижение температ уры
воды, автоматически вк лючается нагревательный элемент (ТЭН) и подогре -
вает воду до заданной температ уры. Когда температ ура достигнет заданной
величины, ТЭН автоматически отк лючается.
Три уровня защиты водонагревателя:
•
защита от перегрева;
•
защита от превышающего норму гидравлического давления;
•
УЗО (устройство защитного отк лючения).
Вну тренние резервуары изготовлены из высококачественной медицинской
нержавеющей стали. В качестве дополнительной защиты вну треннего бака от
коррозии водонагреватель оснащен магниевым анодом. Не забывайте про -
водить рег улярное, не реже 1го раза в год, техническое обслуживание и при
необходимости замену магниевого анода*.
Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуата-
ции, имеет долгий срок службы при правильной эксплуатации.
Экономичный режим (eco) на панели управления обеспечивает:
•
нагрев воды в водонагревателе до температ уры около 55 °С;
•
снижает вероятность образования накипи;
•
влияет на повышение рабочего ресурса водонагревателя.
Ф.И.О. покупателя:.........................................................................................................
........................................................................................................................................
Адрес:.............................................................................................................................
........................................................................................................................................
Телефон:.........................................................................................................................
Код заказа: ....................................................................................................................
Дата ремонта: ................................................................................................................
Сервис-центр: .................................................................................................................
Мастер: ..........................................................................................................................
Ф.И.О. покупателя:.........................................................................................................
........................................................................................................................................
Адрес:.............................................................................................................................
........................................................................................................................................
Телефон:.........................................................................................................................
Код заказа: ....................................................................................................................
Дата ремонта: ................................................................................................................
Сервис-центр: .................................................................................................................
Мастер: ..........................................................................................................................
Га ран тий ный та лон
Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет огово-
ренные законом обязательства, предполагающие соглашение сторон либо договор.
Правильное заполнение гарантийного талона
Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп
Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный
срок изделия исчисляется с даты производства изделия. Для кондиционеров сплитсистема бытовая обязательным
также является указание даты пуска в эксплуатацию и штамп авторизованной организации, производившей пуск в
эксплуатацию.
Запрещается вносить в Гарантийный талон какиелибо изменения, а также стирать ли переписывать какиелибо
указанные в нем данные.
Внешний вид и комплектность изделия
Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности
изделия предъявляйте Продавцу при покупке изделия.
Общие правила установки (подключения) изделия
Установка (подключение) изделий допускается исключительно специалистами и организациями, имеющими лицен-
зии на данный вид работ (изделия, работающих на газе), либо специалистами компаний, авторизированных на продажу
и/или монтаж и гарантийное обслуживание соответствующего типа оборудования, имеющих лицензию на данный вид
работ (водонагреватели, кондиционеры типа сплитсистема). Для установки (подключения) электрических водонагре-
вателей рекомендуем обращаться в наши сервисные центры. Продавец (изготовитель) не несет ответственности за
недостатки изделия, возникшие изза его неправильной установки (подключения).
По здрав ля ем Вас с при об ре те ни ем тех ни ки
от лич но го ка че с т ва!
Модель
Серийный номер
Дата покупки
Штамп продавца
Дата пуска в эксплуатацию
Штамп организации, производившей
пуск в эксплуатацию
До пол ни тель ную ин фор ма цию об этом и дру гих из де ли ях Вы мо же те по лу чить у Про дав ца или по на шей ин фор ма
ци он ной ли нии в г. Мос к ве:
Тел: 8 (800) 5000775 (По России звонок бесплатный, в будние дни с 8
00
до 19
00
)
Email: easy_comfort@easy_comfort.ru
Ад рес для пи сем: 125493, г. Москва, а/я 310
Ад рес в Ин тер нет: www.easycomfort.ru
Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание
изделия, прилагается отдельным списком и/или находится на сайте, претензии принимает уполномоченная организация.
Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание
изделия, прилагается отдельным списком и/или находится на сайте, претензии принимает уполномоченная организация.
Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изго-
товления изделия, с целью улучшения его технологических характеристик.
Такие изменения вносятся в изделие без предварительного уведомления Покупателей и не влекут за собой обяза-
тельств по изменению/улучшению ранее выпущенных изделий.
Убедительно просим Вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить
его инструкцию по эксплуатации.
Запрещается вносить в Гарантийный талон какиелибо изменения, а также стирать или переписывать какиелибо
указанные в нем данные.
Срок действия гарантии
Настоящая гарантия имеет силу, если Гарантийный талон правильно/четко заполнен и в нем указаны: наименова-
ние и модель изделия, его серийные номера, дата продажи, а также имеется подпись уполномоченного лица и штамп
Продавца.
На водонагреватели серий ZWH/S Filicia водосодержащую емкость (бак) гарантийный срок составляет 84 (восемьде-
сят четыре) месяца, а на остальные элементы изделия — 24 (двадцать четыре) месяца.
Указанные выше гарантийные сроки распространяются только на изделия, которые используются в личных, семей-
ных или домашних целях, не связанных с предпринимательской деятельностью. В случае использования изделия в
предпринимательской деятельности, его гарантийный срок составляет 3 (три) месяца.
Гарантийный срок на комплектующие изделия или составные части (детали которые могут быть сняты с изделия
без применения какихлибо инструментов, т.е. решетки, насадки, щетки, трубки, шланги и др. подобные комплектующие)
составляет 3 (три) месяца.
Гарантийный срок на новые комплектующие изделия или составные части, установленные на изделие при гарантий-
ном или платном ремонте, либо приобретенные отдельно от изделия, составляет три месяца со дня выдачи Покупателю
изделия по окончании ремонта, либо продажи последнему этих комплектующих/составных частей.
Действительность гарантии
Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Гарантия
распространяется на производственный или конструкционный дефект изделия. Настоящая гарантия включает в себя
выполнение уполномоченным сервисным центром ремонтных работ и замену дефектных деталей изделия в сервисном
центре или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не
более 45 (сорока пяти) дней.
Настоящая гарантия не дает права на возмещение и покрытие ущерба, происшедшего в результате переделки и регу-
лировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие
с национальными или местными техническими стандартами и нормами безопасности. Также обращаем внимание
Покупателя на то, что в соответствии с Жилищным Кодексом РФ Покупатель обязан согласовать монтаж куплен-
ного оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта
Российской Федерации. Продавец и Изготовитель не несут ответственность за любые неблагоприятные последствия,
связанные с использованием Покупателем купленного изделия надлежащего качества без утвержденного плана мон-
тажа и разрешения вышеуказанных организаций.
НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:
• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров);
• любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы его
применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия
изготовителя.
НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:
• если будет полностью/частично изменен, стерт, удален или будет неразборчив серийный номер изделия;
• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в
том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым
Продавцом (изготовителем);
• наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной силы,
химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрированных
паров, если чтолибо из перечисленного стало причиной несправности изделия;
• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то организа-
циями/лицами;
• стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца (изготовителя)
и Покупателя, которые причинили вред изделию;
• неправильного подключения изделия к электрической, газовой или водопроводной сети (в т.ч. не выполнение тре-
бований раздела Монтаж Инструкции по эксплуатации), а также неисправностей (не соответствия рабочим параметрам
и безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;
• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и
продуктов их жизнедеятельности, и т.д.
• неправильного хранения изделия;
• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохра-
нителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных
быстроизнашивающихся/сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный
период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и
не связана с разборкой изделия;
• дефектов системы, в которой изделие использовалось как элемент этой системы.
Особые условия гарантийного обслуживания водонагревательных приборов
Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в резуль-
тате: не выполнения либо нарушения требований по монтажу и экплуатации, указанных в инструкции по эксплуатации,
замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на завод-
ской табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств
не соответствующих техническим характеристикам водонагревательных приборов; использование коррозийно¬актив-
ной воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных
приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией
периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).
Покупательпотребитель предупрежден о том, что в соответствии с п.11 «Перечня непродовольственных товаров
надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита,
фасона, расцветки или комплектации» Пост. Правительства РФ от 19.01.1998. №55 он не вправе требовать обмена
купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.
С момента подписания Покупателем Гарантийного талона считается, что:
• Вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10
Закона «О защите прав потребителей» предоставлена Покупателю в полном объеме;
• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и ...............................................
................................................................................................................................................................................;
• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации
купленного изделия;
• Покупатель претензий к внешнему виду/комплектности/ ....................................................................................................................
................................................................................................................................................................................................................................................
................................................................ купленного изделия не имеет.
Покупатель:
Подпись:
Дата:
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
Электроводонагреватель
аккумуляционный бытовой
ZWH/S 30 Filicia
ZWH/S 50 Filicia
Вну тренняя у толщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температ у-
ру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.
Встроенный температ урный рег улятор: обеспечивает постоянный и надежный контроль температ уры
воды в водонагревателе.
С помощью ручки рег улировки Вы можете устанавливать температ уру нагрева до 75°C. Шкала рег улировки
отмечена диапазоном:
low – низкая температ ура нагрева (35 °C);
eco – экономичный режим – 5055 °С;
high – высокая температ ура нагрева (75 °C).
Простая и удобная эксплуатация и обслуживание водонагревателя.
Вне зависимости от выбранного режима мощности при помощи ручки рег улировки можно выбрать темпе -
рат уру, до которой необходимо нагреть воду.
Панель управления
1
2
1. Индикатор нагрева горит белым цветом, когда идет нагрев воды.
2. Ручка рег улировки температ уры:
off — метка соответствует отк лючению водонагревателя, переводя
рукоятку в положение off раздается характерный щелчок;
low — метка соответствует минимальной температ уре нагрева воды
в водонагревателе (вк лючение нагрева);
eco — метка экономичного режима соответствует температ уре нагрева
воды в водонагревателе до 55 °С;
high — метка соответствует максимальной температ уре нагрева воды
в водонагревателе (75 °С).
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали,
предоставленные производителем, ко то рые мо г у т вы дер жать вес на пол нен но го во дой во до на гре ва те
ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено
надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его
повреж дению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных
болтов удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса
водонагревателя имеется зазор не менее 0,2 м, а со стороны подк лючения труб не менее 0,5м, для облегче -
ния дост упа при проведении технического обслуживания в случае необходимости.
В случае если в водонагреватель пост упает вода напрямую из скважин, колодцев или водонапорных
башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для
пост упающей в водонагреватель, холодной воды.
Фильтр грубой очистки можно приобрести в специализированных магазинах.
Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.
Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).
Желательно установить водонагреватель как можно ближе к мест у использования горячей воды, посколь-
ку чем меньше длина труб, тем меньше потери тепла. При установке водонагревателя рядом со стеной,
оставьте рекомендованное свободное пространство для технического обслуживания. Не устанавливайте
водонагреватель на горизонтальной поверхности и вплотную к полу.
Крепежный анкер для монтажа
Рис. 3
После выбора места монтажа определите места под два крепежных болта с
крюками (в зависимости от спецификаций выбранного изделия). Проделайте
в стене два отверстия необходимой глубины, соответствующие размеру
крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните
гайки, а затем установите на него электрический водонагреватель (см. рис. 3).
Если ванная комната слишком мала для установки водонагревателя, он
может быть установлен в любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дож дя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель следует устанавливать как можно
ближе к мест у использования воды.
Подключение к водопроводу
Водонагреватель
1
12
11
Горячая
вода
Холодная
вода
G1/2”
G1/2”
2
3
4
5
9
8
7
6
10
1
Сливной предохранительный к лапан.
2
Ручка слива.
3
Винт фиксации ручки слива.
4
Отверстие для сброса давления воды (подк лючения дренажной трубки).
5
Тройник подсоединения холодной воды в бак и смесительный узел.
6
Подк лючение душа и/или смесителей.
7
Тройник горячей воды (для подк лючения следующей точки водоразбора).
8
Заглушка трубы*.
9
Патрубок вывода горячей воды.
10 Смеситель/душ.
11 Кран на выходе горячей воды.
12 Кран на входе холодной воды.
Для подк лючения водонагревателя к водопроводу применяются трубы диаметром G1/2.
Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной
воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для удаления воды).
Если необходимо реализовать систему водоснабжения на несколько водоразборных точек, используйте
способ соединения (см. рис. 5).
Внимание:
При горизонтальной установке прибора, трубы подвода
воды должны находиться спра ва, размещение труб
подвода слева недо пустимо!
Рис. 4
* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения водо-
нагревателя обязательно используйте предохранительный клапан.
** Только для моделей, оснащенных магниевым анодом.
1
Горячая вода
Холодная вода
2
3
4
5
6
8
7
Рис. 5
1
Предохранительный сливной к лапан.
2
Впускной к лапан.
3
Душевая насадка.
4
Металлический шланг.
5
Смеситель.
6
Дополнительная точка водоразбора.
7
Кран на выходе горячей воды.
8
Кран на входе холодной воды.
* При отсу тствии необходимости подк лючения
водонагревателя к последующей точке
водоразбора устанавливается заглушка.
