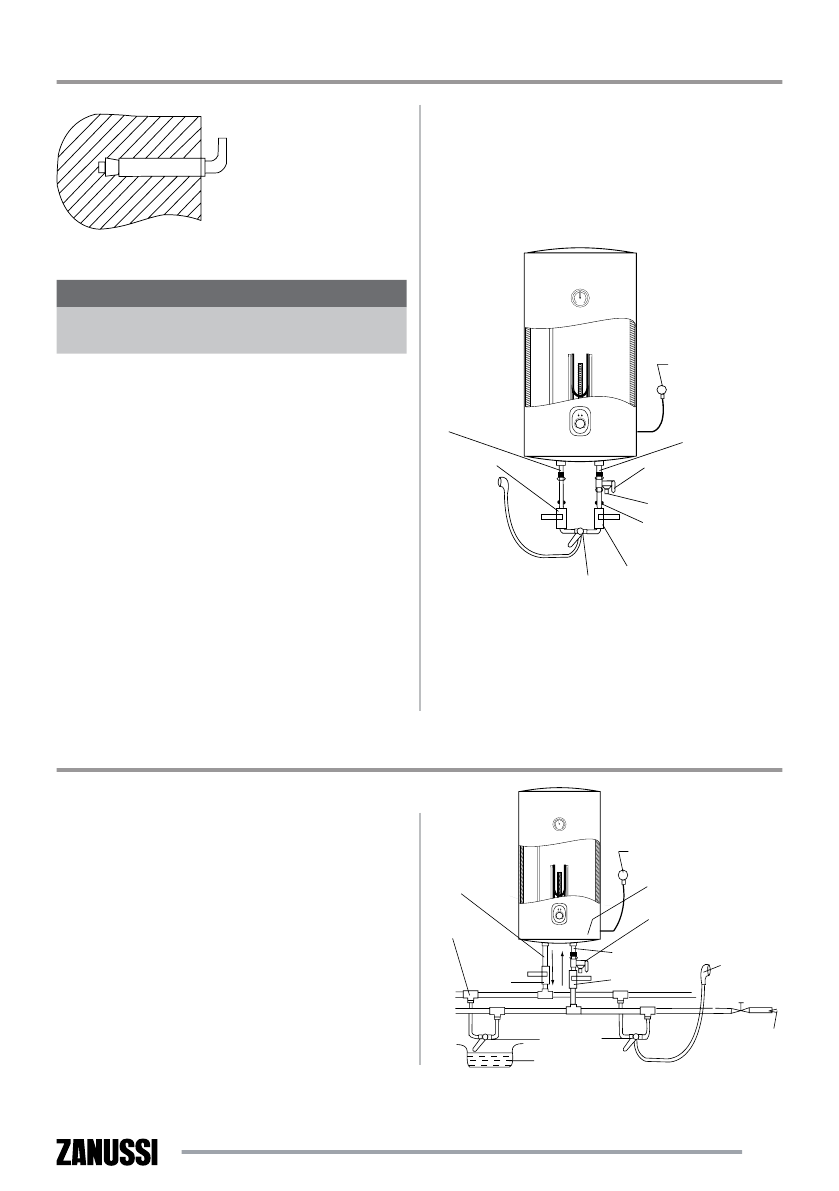

Монтаж водонагревателя
Подключение к водопроводу
Крепежный анкер для монтажа
Рис. 2
Объем, л
30
50
80 100
Расстояние между
отверстиями, мм
200
3. Если ванная комната слишком мала для
установки водонагревателя, он может быть
установлен в любом другом помещении,
защищенном от попадания прямых солнеч-
ных лучей и дождя. Однако для сокращения
тепловых потерь в трубопроводе водонагре-
ватель следует устанавливать как можно
ближе к месту использования воды.
4. При подключении к системе водоснабже-
ния необходимо предусмотреть и реализо-
вать установку индивидуальных запорных
вентилей на линии подачи холодной воды в
водонагреватель и на линии выхода горячей.
Индивидуальные запорные вентили по линии
горячей и холодной воды должны быть в
закрытом состоянии в период неиспользова-
ния водонагревателя, проведения профилак-
тических и технологических работ на линии
1. Для подключения водонагревателя к водо-
проводу применяются трубы диаметром G1/2.
2. Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гибкая
сливная трубка установлена, на отверстие спуска
давления и слива воды и направлена вниз).
3. Во избежание протечек при подключении тру-
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
4. Если необходимо реализовать многоканаль-
ную систему водоснабжения, используйте
способ соединения (
см. рис. 4)
.
Рис. 3
Рис. 4
водоснабжения. Установка и правильное
использование запорных вентилей являются
обязательным условием при предоставлении
гарантийного обслуживания, а так же залогом
длительной и безаварийной работы водона-
гревателя.
Шнур
питания
Соединительный тройник
входа холодной воды
Смеситель
Отверстие для спуска
давления и слива воды
Обратный предохрани-
тельный клапан
ECO
OFF
HIGH
LOW
Кран
на выходе
горячей
воды
Выход
горячей воды
Выход
холодной
воды
Кран на входе
холодной воды
Тройник
водоразбора
Ванна
Смеситель
Магистраль
холодного
водоснаб-
жения
Водонагреватель
Душевая
насадка
Обратный
предохранительный
клапан
Кран на входе
холодной воды
Выход
горячей
воды
Вход холодной воды
Шнур
питания
ECO
OFF
HIGH
LOW
Кран
на выходе
горячей
воды
Характеристики
