Zanussi ZWH/S 100 Brillianto - Инструкция по эксплуатации

Правила безопасности

•

Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть

не ниже 10 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания

в электрической сети.

•

Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое

превышающую общий вес водонагревателя, заполненного водой.

•

Предохранительный обратный клапан следует устанавливать в месте входа холодной воды (см. рис. 2).

•

При первом использовании водонагревателя (или при первом использовании после технического

обслуживания или чистки) не следует вк лючать питание водонагревателя до полного заполнения

водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска

воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

•

Во время нагрева воды из отверстия выпуска давления обратного предохранительного к лапана

может пост упать вода. Это нормальное явление. Однако в случае больших у течек следует связать

-

ся со специалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких

обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке

водонагревателя.

•

На отверстие выпуска давления в предохранительном к лапане нужно установить дренажную

трубку и вывести ее в канализацию на случай слива воды и стравливания избыточного давления*.

Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

•

Температ ура воды вну три водонагревателя может достигать 75°C. Во избежание ожогов вы можете

рег улировать температ уру воды при помощи крана смесителя.

•

Слить воду из водонагревателя можно с помощью обратного предохранительного к лапана, пере

-

крыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохра

-

нительном к лапане. При этом слив воды из водонагревателя должен осуществляться через дре

-

нажное отверстие в к лапане в систему отвода канализации (при сливе воды откройте на смесителе

кран горячей воды для заполнения водонагревателя воздухом).

•

Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где

температ ура может быть ниже 0

о

С.

•

В случае длительного отсу тствия либо длительного неиспользования прибора перекрывайте краны

на входе и выходе из водонагревателя и отк лючайте его от электрической сети, вынув вилку из

розетки.

•

В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами

по техническому обслуживанию для осуществления ремонта. Следует использовать только запас

-

ные детали, поставляемые производителем.

•

Прибор не предназначен для использования лицами (вк лючая детей) с пониженными физическими,

сенсорными или умственными способностями или при отсу тствии у них жизненного опыта или зна

-

ний, если они не находятся под присмотром или не проинструктированы об использовании прибора

лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопуще

-

ния игр с прибором.

•

Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку,

картон) без присмотра.

•

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Назначение

Электрический водонагреватель накопительного типа предназначен для нагрева пост упающей из водо

-

провода холодной воды. Применяется иск лючительно в бытовых целях, вода из водонагревателя не

предназначена для питья и приготовления пищи.

Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с­

том, ко то рый мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль­

зо ва нию во до на гре ва те ля.

При под к лю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным

образом заземлен. В случае отсу тствия заземляющего электрода в розетке необходимо заземлить водо

-

нагреватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагреватель

-

ного элемента. В случае отсу тствия заземления запрещается осуществлять установку и эксплуатацию

изделия.

Примечание:

Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического

водонагревателя может привести к несчастным случаям или имущественному ущербу.

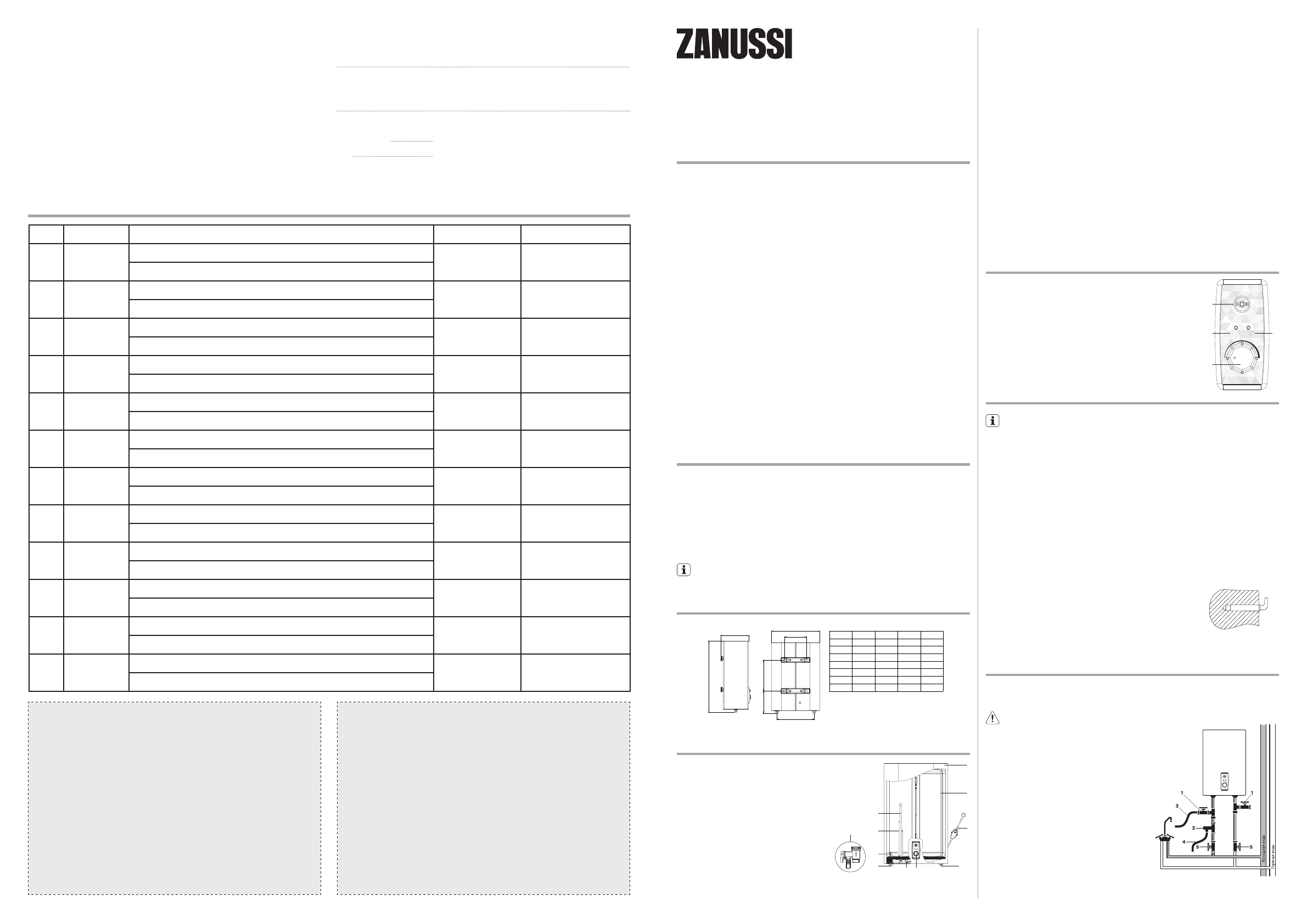

Габаритные размеры

 B

 А

 C

 E

 F

 G

 D

30

50

80

100

A

635

970

890

1075

B

250

250

335

335

C

435

435

555

555

D

335

335

440

440

E

280

550

430

600

F

200

200

267

267

G

196

196

196

196

Рис.1

Устройство прибора

1.

Корпус

2.

Трубка забора горячей воды

3.

Шнур питания с УЗО

4.

Выход горячей воды

5.

Панель управления

6.

Защитный термостат

7.

Вход холодной воды

8.

Стопор смешивания

9.

Магниевый анод

10.

Корпус сухого ТЭНа

11.

Предохранительный сливной к лапан

Автоматический контроль температ уры воды:

Открыв кран с горячей водой на смесителе на выходе

водонагревателя, на вход начинает пост упать холод

-

ная вода. Вода в баке смешивается и ее температ ура

понижается. Датчик термостата реагирует на пониже

-

ние температ уры воды, автоматически вк лючается

Ф.И.О. покупателя:.........................................................................................................

........................................................................................................................................

Адрес:.............................................................................................................................

........................................................................................................................................

Телефон:.........................................................................................................................

Код заказа: ....................................................................................................................

Дата ремонта: ................................................................................................................

Сервис-центр: .................................................................................................................

Мастер: ..........................................................................................................................

Ф.И.О. покупателя:.........................................................................................................

........................................................................................................................................

Адрес:.............................................................................................................................

........................................................................................................................................

Телефон:.........................................................................................................................

Код заказа: ....................................................................................................................

Дата ремонта: ................................................................................................................

Сервис-центр: .................................................................................................................

Мастер: ..........................................................................................................................

№ п/п

Дата

Содержание работ

Подпись

Печать

1

2

3

4

5

6

7

8

9

10

11

12

Проведение ТО

лярного,  технического  обслуживания,  которого  необходимо  придерживаться  в  течение  всего  периода  эксплуатации

прибора. В случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического

обслуживания  изменений  условий  эксплуатации  (качество  воды),  регулярность  технического  обслуживания  может

быть пересмотрена. Подтверждением проведения технического обслуживания является заполненный пункт в табли

-

це проведенных ТО. В регионах с особо жесткой водой, с водой, включающей в себя коррозийно активные примеси,

либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку.

Для  этого  нужно  получить  соответствующую  информацию  у  специалиста  либо  прямо  на  предприятии,  обеспечива

-

ющем  водоснабжение!  В  случае,  если  не  было  произведено  техническое  обслуживание,  либо  при  полном  износе\

отсутствии магниевого анода в водонагревателе гарантийный обязательства на водонагреватель аннулируются.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая  гарантия  не  предоставляется,  если  неисправности  в  водонагревательных  приборах  возникли  в

результате:

•

замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного

на заводской табличке с характеристиками водонагревательного прибора;

•

эксплуатации  без  защитных  устройств  или  устройств,  не  соответствующих  техническим  характеристикам

водонагревательных приборов;

•

использование коррозийно­активной воды;

•

коррозии  от  электрохимической  реакции,  несвоевременного  технического  облуживания  водонагревательных

приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструк

-

цией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

Покупатель  предупреждён  о  том,  что  если  товар  отнесен  к  категории  товаров,  предусмотренных  «Перечнем

непродовольственных  товаров  надлежащего  качества,  не  подлежащих  возврату  или  обмену  на  аналогичный

товар  другого  размера,  формы,  габарита,  фасона,  расцветки  или  комплектации»  Пост.  Правительства  РФ  №  55  от

19.01.1998 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона «О защите прав потребителей»

и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

•

вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена

Покупателю в полном объёме, в соответствии со ст. 10 Закона «О защите прав потребителей»;

•

покупатель получил Инструкцию по эксплуатации купленного

изделия на русском языке и

;

•

покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации

купленного изделия;

•

покупатель претензий к внешнему виду/комплектности купленного изделия не имеет.

Отметить здесь, если работа изделия проверялась в присутствии Покупателя.

Подпись Покупателя:

Дата:

ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

Электроводонагреватель аккумуляционный бытовой
ZWH/S 30 Brillianto, ZWH/S 50 Brillianto,
ZWH/S 80 Brillianto, ZWH/S 100 Brillianto.

нагревательный элемент (ТЭН) и подогревает воду до заданной температ уры. Когда температ ура достиг

-

нет заданной величины, ТЭН автоматически отк лючается.

Три уровня защиты водонагревателя:

•

защита от перегрева;

•

защита от превышающего норму гидравлического давления;

•

УЗО (устройство защитного отк лючения).

Вну тренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В

качестве дополнительной защиты вну треннего бака от коррозии водонагреватель оснащен магние

-

вым анодом. Необходимо проводить рег улярное, не реже 1­го раза в год , техническое обслуживание и

при необходимости замену магниевого анода* *. Магниевый анод является неот ъемлемой составной

частью системы защиты водосодержащей емкости и нагревательного элемента (ТЭНа) от коррозии.

Необходимо ежегодно проверять состояние магниевого анода. При сильном изнашивании магниевый

анод необходимо заменить.

Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок служ

-

бы при правильной эксплуатации.

ЭКО­режим (eco) на панели управления обеспечивает:

•

нагрев воды в водонагревателе до температ уры около 55 °С;

•

снижает вероятность образования накипи;

•

влияет на повышение рабочего ресурса водонагревателя.

Вну тренняя у толщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять темпера

-

т уру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.

Встроенный температ урный рег улятор: обеспечивает постоянный и надежный контроль температ уры

воды в водонагревателе.

Перед нагревом воды цифровой дисплей будет показывать температ уру холодной воды, пост упающей в

водонагреватель. С помощью ручки рег улировки Вы можете устанавливать температ уру нагрева до 75°C.

Шкала рег улировки отмечена диапазоном:

low – низкая температ ура нагрева (35 °C);

eco – ЭКО­режим – 50 ­55 °С;

high  – высокая температ ура нагрева (75 °C).

Простая и удобная эксплуатация и обслуживание водонагревателя.

Вне зависимости от выбранного режима мощности при помощи ручки рег улировки можно выбрать тем

-

перат уру, до которой необходимо нагреть воду.

Панель управления

1.  Индикатор «power» — зажигается, когда водонагреватель вк лючен

в сеть и ручка рег улятора не находится в положении off.

2.  Индикатор «heating» — зажигается, когда идет нагрев воды.

3.  Кнопка перек лючения мощности нагрева

–  половинная мощность 1300 Вт – в левом положении

–  полная мощность 2000 Вт– в правом положении

4.  Ручка рег улировки температ уры

off   —  метка соответствует отк лючению водонагревателя, переводя

рукоятку в положение off раздается характерный щелчок.

low  —  метка соответствует минимальной температ уре нагрева воды в

водонагревателе (вк лючение нагрева).

eco —  метка ЭКО­режима соответствует температ уре нагрева воды в

водонагревателе до 55 °С.

high —  метка справа соответствует максимальной температ уре нагре

-

ва воды в водонагревателе (75 °С)

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные дета

-

ли, предоставленные производителем, ко то рые мо г у т вы дер жать вес на пол нен но го во дой во до на гре ва­

те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено

надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к

его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для кре

-

пежных болтов удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до

корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны подк лючения труб не менее 0,5м,

для облегчения дост упа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель пост упает вода напрямую из скважин, колодцев или водонапорных

башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для

пост упающей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

Установка водонагревателей существенно облегчается возможностью установить их как вертикально,

так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении. Желательно устано

-

вить водонагреватель как можно ближе к мест у использования горячей воды, поскольку чем меньше

длина труб, тем меньше потери тепла. Как показано на рис. 5а, при горизонтальной установке водона

-

гревателя трубы подводки должны быть расположены справа. При установке водонагревателя рядом со

стеной, оставьте рекомендованное свободное пространство для технического обслуживания. Не уста

-

навливайте водонагреватель на горизонтальной поверхности и вплотную к полу.

После выбора места монтажа определите места под два крепежных

болта с крюками (в зависимости от спецификаций выбранного изделия).

Проделайте в стене два отверстия необходимой глубины, соответствующие

размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно

затяните гайки, а затем установите на него электрический водонагреватель

(см. рис. 4).

Если ванная комната слишком мала для установки водонагревателя, он

может быть установлен в любом другом помещении, защищенном от попа

-

дания прямых солнечных лучей и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель следует устанавливать как можно

ближе к мест у использования воды.

Подключение к водопроводу

Для подк лючения водонагревателя к водопроводу применяются трубы диаметром G1/2.

Подк лючение обратного предохранительного к лапана: к лапан следует устанавливать в месте входа

холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и

слива воды и направлена вниз в специальный дренаж для удаления воды).

Внимание:

Для установки гибкой подводки и клапана безопасности

не рекомендуется использовать дополнительные матери-

алы, которые не входят в комплектацию водонагревателя.

В накидной гайке гибкой подводки имеется резиновая

прокладка, которая обеспечивает герметичность соеди-

нения подводки и клапана безопасности. При затягивании

необходимо исключить резкие рывковые усилия, а также

ограничить момент затяжки 25-30 Н*м.

Во избежание протечек при подк лючении трубопровода

на концы резьбовых соединений следует установить ком

-

плектные резиновые уплотнительные прок ладки.

Если необходимо реализовать систему водоснабжения на

несколько водоразборных точек, используйте способ сое

-

динения (см. рис. 5).

1

Тройники.

2

Предохранительный к лапан.

3

Сливная трубка.

4

Дренажный шланг.

5

Вентили.

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание

повреждения водонагревателя обязательно используйте предохранительный клапан.

** Только для моделей, оснащенных магниевым анодом.

high

off

heating

power

eco

low

Рис. 5

high

off

heating

power

eco

low

3

2

1

4

Рис. 3

1

6

3

4

7

2

10

11

9

8

high

off

heating

power

eco

low

5

Рис. 2

Крепежный анкер для монтажа

Рис. 4
