18

19

Для підключення водонагрівача до водопроводу
застосовуються труби діаметром G1/2

″

.

Підключення зворотного запобіжного клапана:
клапан слід встановлювати в місці входу холод-
ної води (упевніться, що гнучка зливна трубка
встановлена, на отвір спуску тиску і зливу води
і спрямована донизу в спеціальний дренаж для
видалення води).
Щоб уникнути протікання при підключенні трубо-
проводу на кінці різьбових з'єднань слід встано-
вити комплектні гумові прокладки ущільнювачів.
Якщо необхідно реалізувати систему водопоста-
чання на кілька водорозбірних точок, використо-
вуйте спосіб з'єднання (див. Мал. 4 та 4 а).

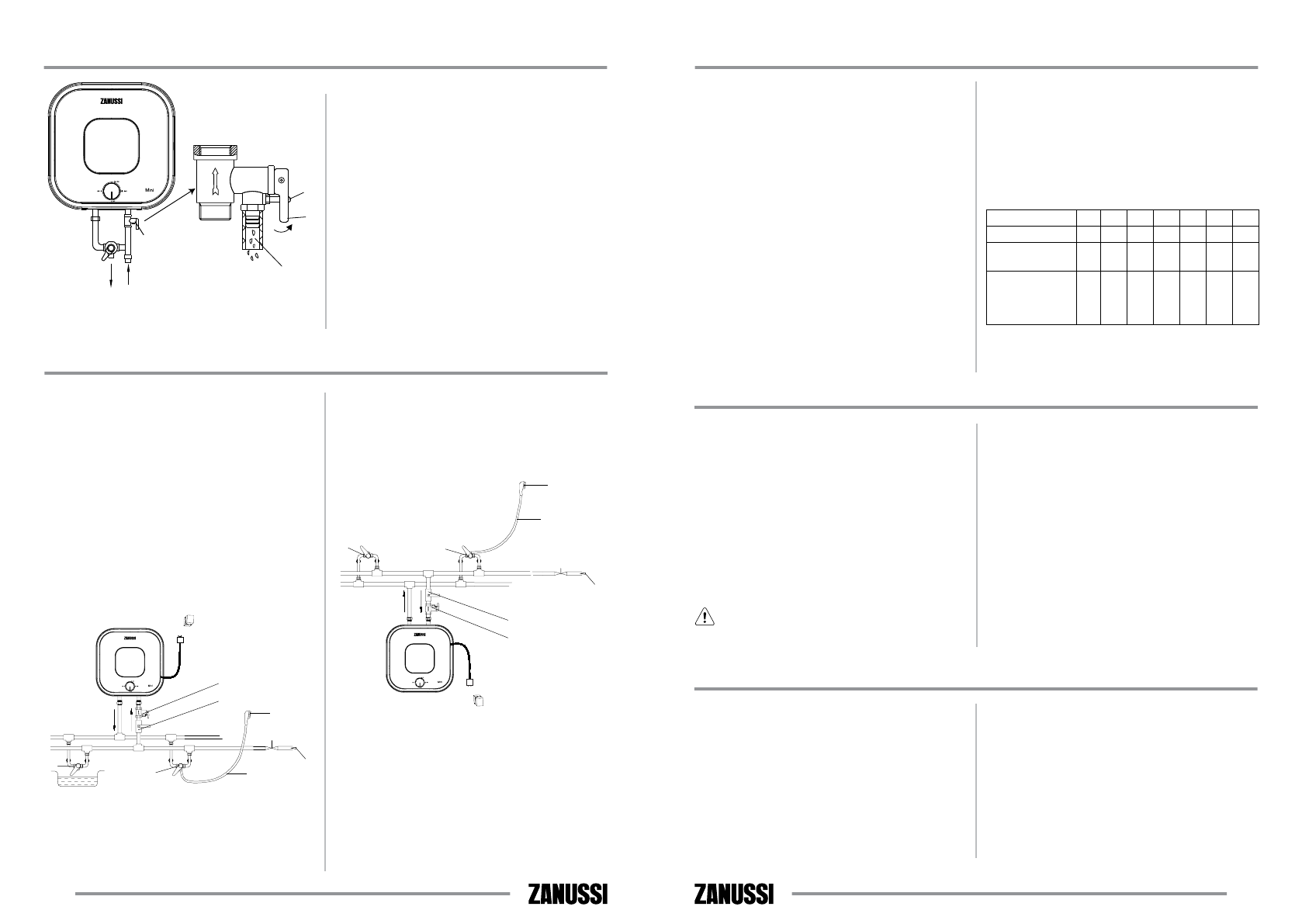

Мал. 4:

Схема підключення до водопроводу моделей

Mini O

1 — Запобіжний зливний клапан

2 — Впускний клапан
3 — Душова насадка
4 — Гнучкий шланг
5 — Змішувач
6 — Додаткова точка водорозбору
7 — Кран на вході холодної води.

Мал. 4a:

Схема підключення до водопроводу моделей

 Mini U

1 — Запобіжний зливний клапан
2 — Впускний клапан
3 — Душова насадка
4 — Гнучкий шланг
5 — Змішувач
6 — Додаткова точка водорозбору
7 — Кран на вході холодної води.

Підключення до електричної мережі

Всі водонагрівачі накопичувального типу даної
серії розраховані на підключення до електрич-
ної мережі з однофазною напругою 220/230 В.
Перед підключенням переконайтеся, що пара-
метри електромережі в місці підключення від-
повідають параметрам, зазначеним на табличці з
технічними даними приладу.
При установці водонагрівача слід дотримуватися
діючих правил електробезпеки.
При установці водонагрівача у ванній кімнаті або
туалеті слід брати до уваги обмеження, пов'язані
з існуванням забороненого і захисного обсягів.

Заборонений обсяг

 — це простір, обмежений

тангенціальними і вертикальними площинами по
відношенню до зовнішніх країв ванни, унітазу або
душового блоку і площиною, розташованою над
ними або над підлогою, якщо сантехніка змонто-
вана на підлозі, на висоті 2,25 м.

Захисний обсяг

 — це простір, обмежуючі гори-

зонтальні площини якого збігаються з площина-
ми забороненого обсягу, а вертикальні площини

віддалені від відповідних площин забороненого
обсягу на 1 м.

Розраховані дані для міді
Вибір перетину кабелю (проводу) за потужністю і
довжині з міді, U = 220 B, одна фаза

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6 15,9 18,2 27,3 36,4

Перетин струмо-

провідної жили, мм

2

1

1

1,5

2,5

2,5

4

6

Максимально

допустима довжина

кабелю при зазна-

ченому перерізі, м

34,6 17,3 17,3 24,7 21,6

23

27

Підключення до водопроводу

6

1

5

7

2

3

4

Холодна вода

1

7

2

3

5

6

4

Холодна вода

Гаряча вода

Підключення до водопроводу

Гаряча

вода

Холодна

вода

1

4

2

3

Мал. 3

1  Зливний запобіжний клапан.
2   Ручка зливу.
3   Гвинт фіксації ручки зливу.
4   Отвір для скидання тиску води (підключення

дренажної трубки).

5   Трійник приєднання холодної води в бак і змі-

шувальний вузол.

Експлуатація

Наповнення водою

Після встановлення водонагрівача, закрийте
вхід гарячої води в квартиру, відкрийте вентиль
подачі холодної води. Відкрийте кран гаря-
чої води на змішувачі. Як тільки водонагрівач
наповниться, з нього потече вода, закрийте кран
гарячої води на змішувачі і переконайтеся у від-
сутності протікання. У разі невпевненості в тому,
чи є у водонагрівачі вода, не приєднуйте його до
електромережі.

Підключення до електромережі

  Увага:

Вставте вилку водонагрівача в розетку,
індикатор на панелі управління заго-

риться тільки коли ручка регулювання
приладу буде повернута від мітки off і
почнеться нагрів, коли нагрів закінчить-
ся, індикатор згасне.

Виставте за допомогою регулювання темпе-
ратури нагріву необхідний рівень нагріву води
від low до high. Мітка Eco - економічний режим,
відповідає температурі нагріву близько 50 - 55
°С. Нагрівання води відключається автоматично
при досягненні заданої температури і включаєть-
ся для підігріву автоматично. Якщо Ви хочете
відключити нагрів води і вимкнути водонагрівач,
вийміть вилку водонагрівача з розетки.

Запобіжні заходи

1.  Розетка електроживлення повинна бути

надійно заземлена. Номінальний струм
розетки повинен бути не нижче 10 А.
Розетка і вилка повинні завжди бути сухими,
щоб не допустити короткого замикання в
електричній мережі. Періодично перевіряйте,
чи щільно вилка вставлена   в розетку. Метод
перевірки наступний: вставте штепсель в
розетку, через півгодини вимкніть водона-
грівач і витягніть вилку з розетки. Зверніть
уваг у, чи тепла вилка на дотик. Якщо відчу-

ваєте рукою, що вона тепла (при температурі
понад 50 °С), будь ласка, замініть розетку
на іншу, куди б вилка входила щільно. Це
допоможе уникнути загоряння, пошкоджень
вилки або інших випадковостей в результаті
поганого контакту.

2.  Стіна, на яку встановлюється водонагрівач,

повинна бути розрахована на навантаження,
що вдвічі перевищує загальну ваг у водо-
нагрівача, заповненого водою. В іншому
випадку слід вжити додаткових заходів по
