6

7

Для подключения водонагревателя к водопрово-
ду применяются трубы диаметром G1/2

″

.

Подключение обратного предохранительного
клапана: клапан следует устанавливать в месте
входа холодной воды (удостоверьтесь, что гиб-
кая сливная трубка установлена, на отверстие
спуска давления и слива воды и направлена вниз
в специальный дренаж для удаления воды).
Во избежание протечек при подключении трубо-
провода на концы резьбовых соединений следу-
ет установить комплектные резиновые уплотни-
тельные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных точек,
используйте способ соединения (см. рис. 4 и 4 а).

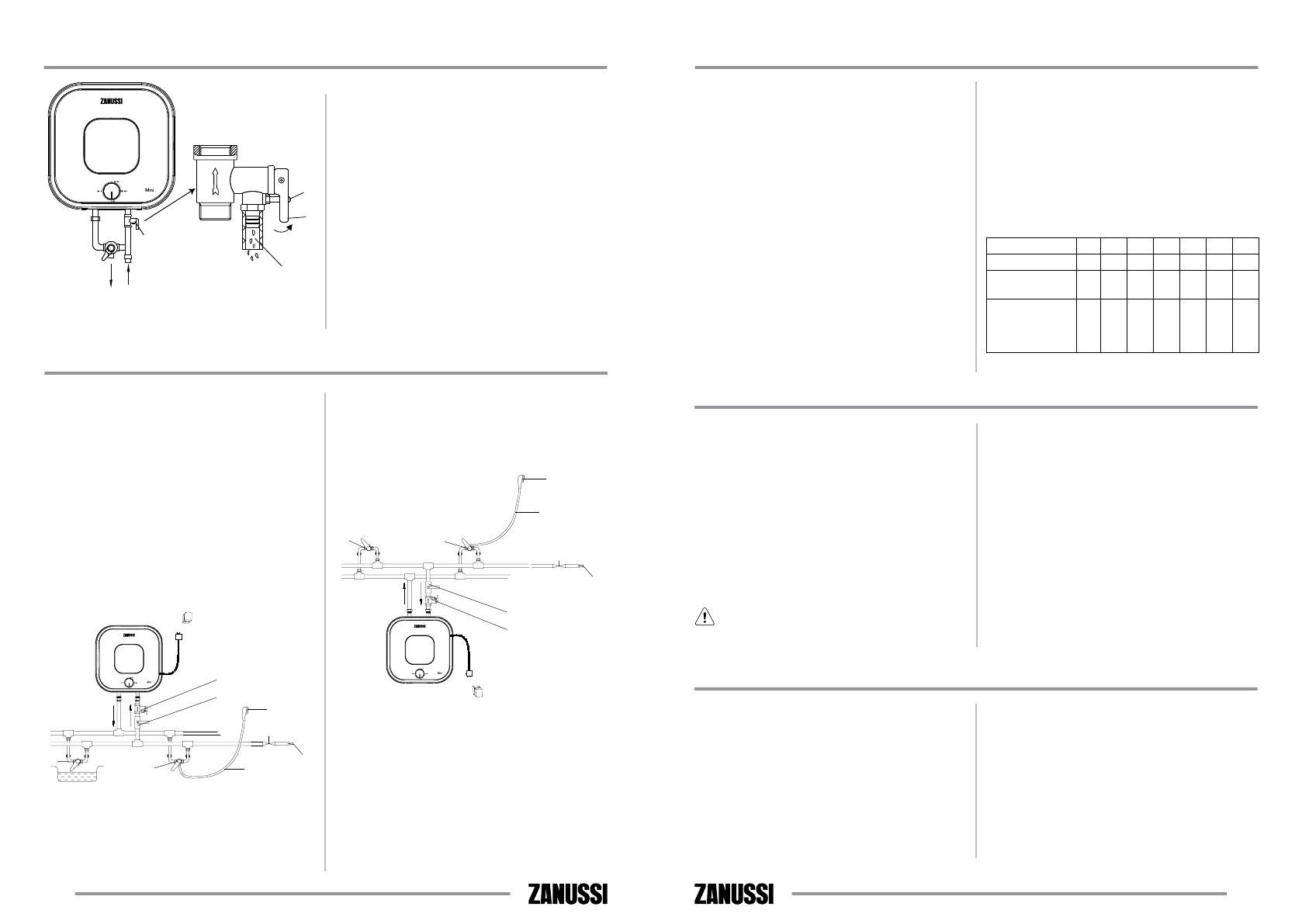

Рис. 4:

Схема подключения к водопроводу моделей Mini O

1 — Предохранительный сливной клапан
2 — Впускной клапан

3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на входе холодной воды.

Рис. 4a:

Схема подключения к водопроводу моделей Mini U

1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на входе холодной воды.

Подключение к электрической сети

Все водонагреватели накопительного типа
данной серии рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подключе-
ния соответствуют параметрам, указанным на
табличке с техническими данными прибора.
При установке водонагревателя следует
соблюдать действующие правила элек тробезо-
пасности.
При установке водонагревателя в ванной комна-
те или туалете следует принимать во внимание
ограничения, связанные с существованием
запрещенного и защитного объемов.

Запрещенный объем

 — это пространство,

ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока и
плоскостью, расположенной над ними или над
полом, если сантехника смонтирована на полу,
на высоте 2,25 м.

Защитный объем

 — это пространство, ограни-

чивающие горизонтальные плоскости которого
совпадают с плоскостями запрещенного объе-
ма, а вертикальные плоскости отстоят от соот-
ветствующих плоскостей запрещенного объема
на 1 м.

Рассчитанные данные для меди
Выбор сечения кабеля (провода) по мощности и
длине из меди, U = 220 B, одна фаза

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6 15,9 18,2 27,3 36,4

Сечение токопро-

водящей жилы, мм

2

1

1

1,5

2,5

2,5

4

6

Максимально

допустимая длина

кабеля при указан-

ном сечении, м

34,6 17,3 17,3 24,7 21,6

23

27

Подключение к водопроводу

6

1

5

7

2

3

4

Холодная вода

1

7

2

3

5

6

4

Холодная вода

Горячая вода

Подключение к водопроводу

Горячая

вода

Холодная

вода

1

4

2

3

Рис. 3

1  Сливной предохранительный клапан.
2  Ручка слива.
3  Винт фиксации ручки слива.
4  Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5  Тройник подсоединения холодной воды в бак

и смесительный узел.

Эксплуатация

Наполнение водой

После установки водонагревателя, закройте
вход горячей воды в квартиру, откройте вентиль
подачи холодной воды. Откройте кран горячей
воды на смесителе. Как только водонагреватель
наполнится, из него потечет вода, закройте кран
горячей воды на смесителе и убедитесь в отсут-
ствии протечек. В случае неуверенности в том,
есть ли в водонагревателе вода, не подключайте
его к электросети.

Подключение к электросети

  Внимание:

Вставьте вилку водонагревателя в
розетку, индика тор на панели управ-

ления загорится только когда ручка
регулировки прибора будет повернута от
метки off и начнется нагрев, когда нагрев
закончится, индикатор погаснет.

Выставьте с помощью регулировки температуры
нагрева необходимый уровень нагрева воды от
low до high. Метка Eco – экономичный режим,
соответствует температуре нагрева около
50 – 55 °С. Нагрев воды отключается автомати-
чески при достижении заданной температуры и
включается для подогрева автоматически. Если
Вы хотите отключить нагрев воды и выключить
водонагреватель, выньте вилку водонагревателя
из розетки.

Меры предосторожности

1.  Розетка электропитания должна быть

надежно заземлена. Номинальный ток
розетки должен быть не ниже 10 А. Розетка
и вилка должны всегда быть сухими, чтобы
не допустить короткого замыкания в элек-
трической сети. Периодически проверяйте,
плотно ли вилка вставлена в розетку. Метод
проверки следующий: вставьте сетевую
вилку в розетку, через полчаса выключи-
те водонагреватель и вытащите вилку из
розетки. Обратите внимание, теплая ли

вилка на ощупь. Если чувствуете рукой, что
она теплая (при температуре свыше 50 °С),
пожалуйста, замените розетку на друг ую,
куда бы вилка входила плотно. Это поможет
избежать возгорания, повреждений вилки
или других случайностей в результате плохо-
го контакта.

2.  Стена, на которую устанавливается водо-

нагреватель, должна быть рассчитана на
нагрузку, вдвое превышающую общий вес
водонагревателя, заполненного водой. В
