12

13

1.

 Корпус приладу

2.

 Ручка регулювання

Off

 – відключення протоки

Hot

 – включення протоки з підігрівом води

Cold

 - включення протоки без підігріву води

Off

Hot

Cold

3.

 Гнучкий шланг

4.

 Індикатор нагріву (горить коли

     відбувається нагрів)

Монтаж водонагрівача

Правила експлуатації

Підключення електроенергії

Водонагрівач повинен бути підключений до

електричної мережі змінного струму з напру

-

гою 220 В трижильним електричним кабелем

з мінімальним перетином проведення 3 х 2,5

мм2 (мідь) з автоматом захисту на 20 А.

  Увага:

Потрібно обов'язкове електричне

заземлення! Щоб уникнути утворення

повітряних пробок і виходу з ладу при-

ладу, монтаж приладу повинен прово-

дитися суворо на горизонтальній твердій

поверхні!

При підключенні приладу до електричної

мережі слід пам'ятати про збільшення пере

-

тину електричного кабелю в разі його сильного

подовження. Підключення водонагрівача до

Установка проточного водонагрівача і

підключення до мережі електроживлення

повинні проводитися спеціалізованою авто

-

ризованою організацією або фахівцями, які

мають дозвіл на проведення робіт з монтажу

електричного обладнання, з дотриманням

вимог безпеки. При порушенні вимог по

установці і експлуатації водонагрівача прилад

гарантійному обслуговуванню не підлягає, а

виробник відповідальності не несе.

Прилад може бути встановлений в будь-якому

місці за умови, що температура в приміщенні

не буде нижче 0 °С.

Підключення до водопроводу

Проточний водонагрівач слід підключати до

водопровідної мережі з тиском води від 0,03

до 0,6 МПа. Прилад можна постачати водою

з резервуара, рівень води в якому повинен

бути не менше, ніж на 4 метри вище рівня

водонагрівача.

При подачі води з резервуару споживач

зобов'язаний контролювати рівень води в

резервуарі самостійно. При зниженні рівня

води до мінімального водонагрівач необхідно

вимкнути і наповнити резервуар водою.

У разі, якщо в водонагрівач надходить вода

безпосередньо зі свердловин, колодязів

або водонапірних веж, для експлуатації

водонагрівача обов'язково потрібно вико

-

ристовувати фільтр грубого очищення для

холодної води, що надходить у водонагрівач.

Фільтр грубого очищення можна придбати

в спеціалізованих магазинах. Якщо фільтр

грубого очищення не встановлено, гарантія

на виріб не поширюється. Також необхідно

рег улярно чистити розсіювач - аератор від

засмічення і нальоту, щоб уникнути зменшен

-

ня протоку води і виходу з ладу водонагрівача.

З забитим розсіювачем-аератором користува

-

тися водонагрівачем заборонено.

  Увага:

Використовувати прилад можна тільки за

умови, що вода рівним струменем витікає

із водонагрівача!

Гарантія на такі поломки не поширюється.

Прилад монтується суворо вертикально, будь-

які інші розміщення неприпустимо.

мережі електроживлення повинно проводи

-

тися стаціонарним способом, використання

подовжувачів або переносних розеток заборо

-

нено.

•  Суворо використовувати тільки

комплектні пристрої роздачі гарячої води.

•  Після відкрит тя крану і вмикання нагріву,

необхідно почекати деякий час (близько 15

сек.) Для стабілізаціі температ ури води,що

нагрівається. Температ уру води на виході

також можна рег улювати за допомогою

крана зменшення або збільшення про

-

ток у. Зменшуючи проток у, температ ура

збільшується, і навпаки.

•  Для відк лючення водонагрівача потрібно

вимкну ти нагрів води перевівши ручк у

рег улювання в положення OFF.

Принцип роботи водонагрівача

Вхідний потік води нагрівається під час

протікання через нагрівальний елемент

(ТЕН) всередині колби. Температура води в

водопровідній мережі може коливатися про

-

тягом року (від 3 °С до 20 °С). Взимку для отри

-

мання комфортної температури (близько 43

°С) протоку слід робити менше, ніж влітку.

Увага:

Не вмикайте водонагрівач, якщо вода в ньому

замерзла.

Проточний водонагрівач оснащений наступ-

ними регулюючими пристроями:

•  Нагрівальний елемент (ТЕН) включається

тільки при оптимальному тиску води

в діапазоні від 0,03 до 0,06 МПа. Його

автоматично контролює вбудований

датчик тиску. Якщо тиск води на вході

знижується нижче норми (нижче 0,03

1

4

2

3

Холодна вода

Холодна вода

6

6

1

2
3

5

5

4

Холодная вода

Холодная вода

4

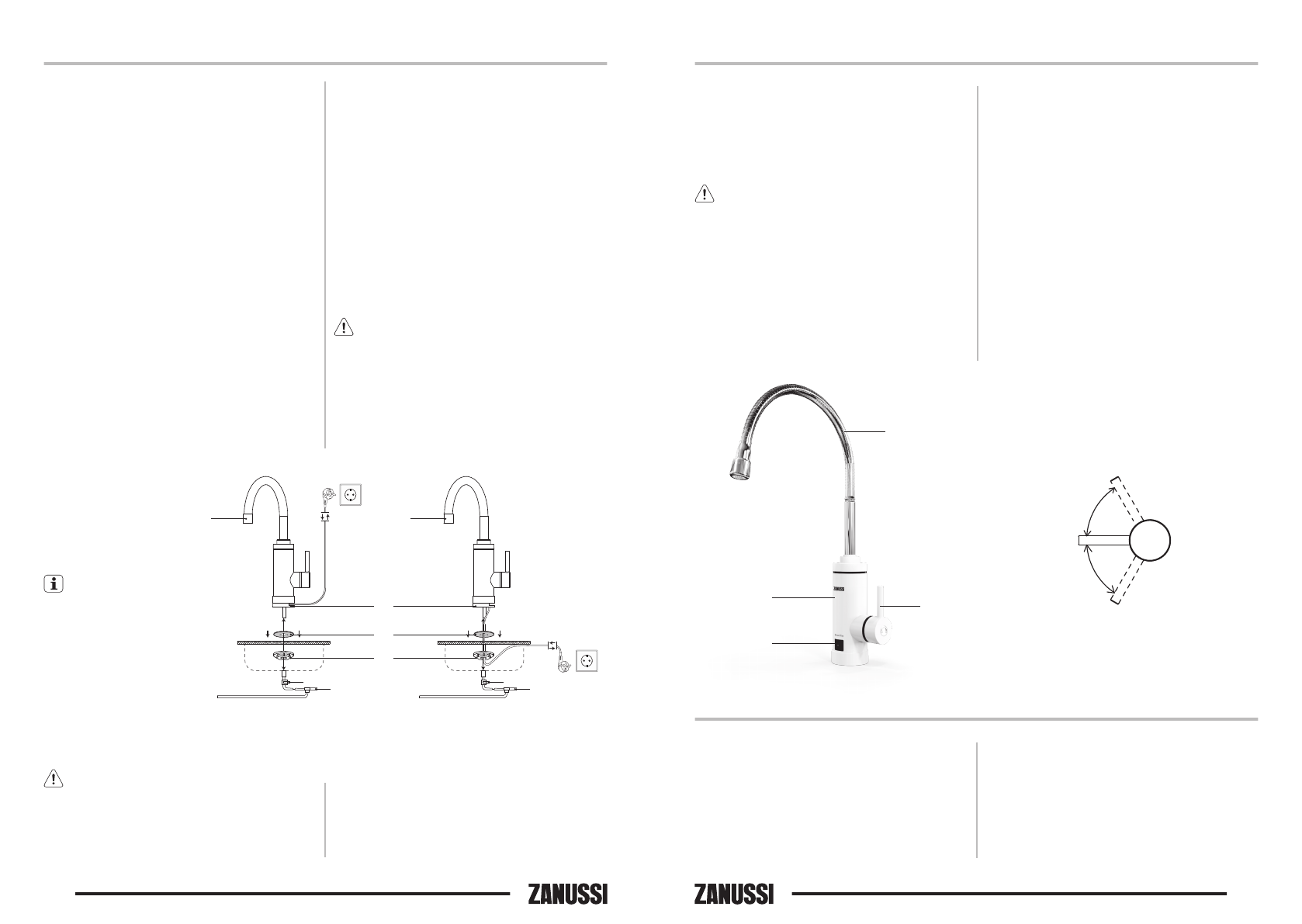

Мал. 2.

  Увага:

Розміщення  розетки  у  ванних  кімнатах

достукается  на  відстані  від  раковини  або

ванни  не  меншому  ніж  60  см,  виконання

розетки повинно бути вологозахищеним, з

класом захисту не менше ніж IPX4

1. Притискне кільце

2. Прокладка

3. Фіксуюча гайка

4. Вхід холодної води

5. Кран на вході холодної води

6. Вихід води з водонагрівача

  Примітка:

Установка електричної

вилки проводиться

після вибору варіанту

монтажу.
