4

5

1.

 Корпус прибора

2.

 Ручка регулировки

Off

 – отключение протока

Hot

 – включение протока с подогревом воды

Cold

 - включение протока без подогрева воды

Off

Hot

Cold

3.

 Гибкий шланг-излив

4.

 Индикатор нагрева (горит когда

    происходит нагрев)

Монтаж водонагревателя

Правила эксплуатации

Подключение электроэнергии

Водонагреватель должен быть подключен

к электрической сети переменного тока с

напряжением 220 В трехжильным электриче

-

ским кабелем с минимальным сечением про

-

вода 3 х 2,5 мм2 (медь) с автоматом защиты

на 20 А.

  Внимание:

Требуется обязательное электрическое

заземление! Во избежание образования

воздушных пробок и выхода из строя

прибора, монтаж прибора должен произ-

водиться строго на горизонтальной твер-

дой поверхности!

При подключении прибора к электрической

сети следует помнить об увеличении сечения

электрического кабеля в случае его сильного

удлинения. Подключение водонагревателя к

Установка проточного водонагревателя и под

-

ключение электропитания должны произво

-

диться специализированной авторизованной

организацией или специалистами, имеющими

разрешение на проведение работ по монтажу

электрического оборудования, с соблюдением

требований безопасности. При нарушении

требований по установке и эксплуатации

водонагревателя прибор гарантийному обслу

-

живанию не подлежит, а изготовитель ответ

-

ственности не несет.

Прибор может быть установлен в помещении

при условии, что температура в помещении не

будет ниже 0 °С.

Подключение к водопроводу

Проточный водонагреватель следует под

-

ключать к водопроводной сети с давлением

воды от 0,03 мПа до 0,6мПа. Прибор можно

снабжать водой из резервуара, уровень воды

в котором должен быть не менее, чем на 4

метра выше уровня водонагревателя.

При подаче воды из резервуара потребитель

обязан контролировать уровень воды в резер

-

вуаре самостоятельно. При снижении уровня

воды до минимального водонагреватель

необходимо выключить и наполнить резерву

-

ар водой.

В случае, если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации водо

-

нагревателя обязательно нужно использовать

фильтр грубой очистки для поступающей

в водонагреватель холодной воды. Фильтр

грубой очистки можно приобрести в специали

-

зированных магазинах. Если фильтр грубой

очистки не установлен, гарантия на изделие

не распространяется. Так же необходимо рег у

-

лярно чистить рассеиватель-аэратор от засо

-

рения и налета, во избежание уменьшения

протока воды и выхода из строя водонагре

-

вателя. С забившимся рассеивателем-аэрато

-

ром использовать пользоваться водонагрева

-

телем запрещено.

  Внимание:

Использовать прибор можно только при

условии, что вода ровной струей истекает

из водонагревателя!

Гарантий на такие поломки не распространя

-

ется. Прибор монтируется строго вертикаль

-

но, любое другие размещение недопустимо.

сети электропитания должно производиться

стационарным способом, использование  удли

-

нителей или переносных розеток запрещено.

•  Строго использовать только комплектные

устройства раздачи горячей воды.

•  После открытия крана и вк лючения

нагрева, необходимо подож дать некото

-

рое время (около 15 сек.) для стабили

-

зациитемперат уры нагреваемой воды.

Температ уру воды на выходе так же можно

рег улировать с помощью крана уменьше

-

ния или увеличения протока. Уменьшая

проток, температ ура увеличивается, и

наоборот.

•  Для отк лючения водонагревателя ну жно

перевести ручк у рег улировки в положение

OFF.

Принцип работы водонагревателя

Входящий поток воды нагревается во время

протекания через нагревательный элемент

(ТЭН) внутри колбы. Температура воды в

водопроводной сети может колебаться в тече

-

ние года (от 3 °С до 20 °С). Зимой для полу

-

чения комфортной температуры (около 43 °С)

проток следует делать меньше, чем летом.

  Внимание:

Не включайте водонагреватель, если

вода в нем замерзла.

Проточный водонагреватель оснащен сле-

дующими регулирующими устройствами:

•  Нагревательный элемент (ТЭН) включа

-

6

6

1

2
3

5

5

4

Холодная вода

Холодная вода

4

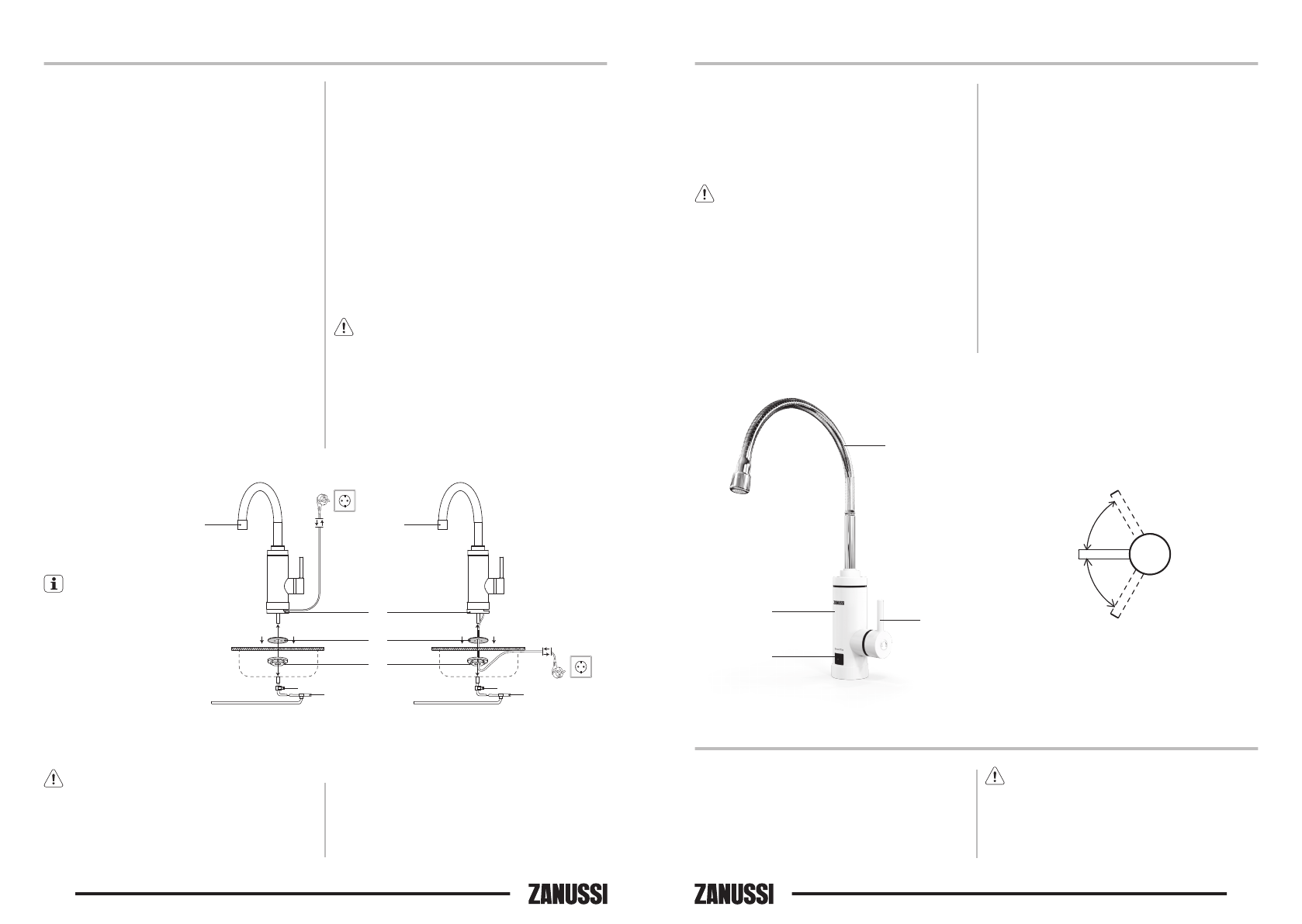

Рис. 2.

  Внимание:

Размещение  розетки  в  ванных  комнатах

достукается  на  расстоянии  от  раковины

или ванны не меньшем чем 60см, исполне-

ние  розетки  должно  быть  влагозащищен-

ным, с классом защиты не менее чем IPX4

  Примечание:

Установка электриче-

ской вилки произво-

дится после выбора

варианта монтажа.

1

4

2

3

1. Прижимное кольцо

2. Прокладка

3. Фиксирующая гайка

4. Вход холодной воды

5. Кран на входе холодной воды

6. Выход воды из водонагревателя
