3064691_201703
8
Подсоединение
3-ходовой перекл.
клапан
Снять глухой штекер системы управления и подсоединить
к гнезду трехходового переключающего клапана.
При работе системы отопления из предохранительного клапана
выводится вода вследствие теплового расширения. Категорически
запрещается закрывать сливную линию. Необходимо обеспечить
слив через сливную трубу к сливной воронке.
При выборе материала для других способов подключения бака
(например, при использовании соединительных материалов
заказчика) необходимо соблюдать общепринятые технические
правила техники, а также возможные электрохимические про-
цессы (комбинированный монтаж).
Если для подсоединения используются медные элементы,
требуется использовать соединительные фитинги из латуни
или медного литья, чтобы предотвратить контактную коррозию
в местах присоединения бака-водонагревателя.
Внимание
Колено
ПЛО
ОЛО
Заглушка
3-ходовой
перекл.
клапан
ПЛО
ОЛО
Труба под. линии Труба обр. линии
Датчик температуры
бака-водонагревателя
Снять синий глухой штекер системы управления и подсоединить
к гнезду датчика температуры бака-водонагревателя. Вставить
датчик до упора в погружную втулку бака-водонагревателя.
Подающая линия
контура отопления
Обратная линия
контура отопления

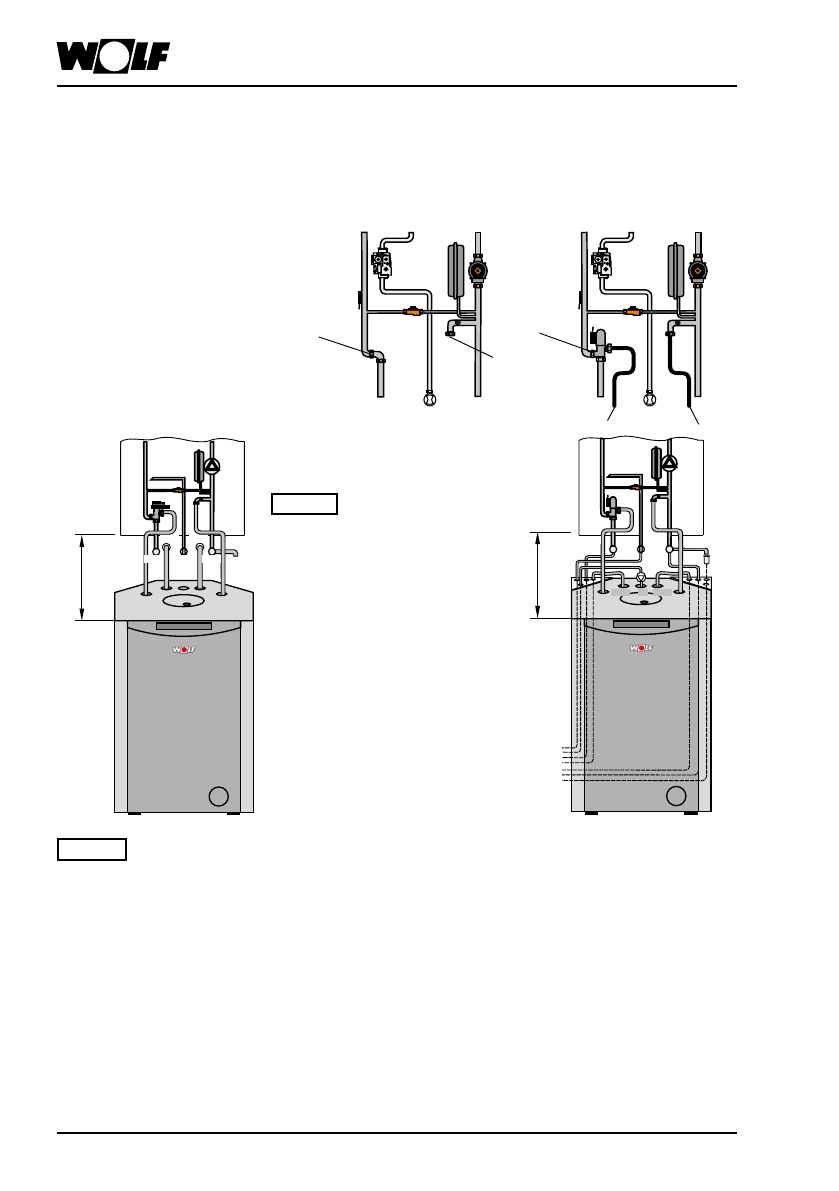

Снять заглушку с обратной линии контура отопления (ОЛО) газового
котла. Снять колено с подающей линии контура отопления (ОЛО) газо-
вого котла и установить трехходовой переключающий клапан с на-
кидными гайками и плоскими уплотнениями. Отрезать на требуемую
длину подающую и обратную трубы бака-водонагревателя. С помощью
зажимных резьбовых соединений на баке-водонагревателе ...SW,
а также плоских уплотнений и накидных гаек подсоединить бак
к отопительному котлу.
SVL
SRL
Siphon
KW
WW
GAS
HVL
HRL
m
in.
27
0
m
ax.
42
0
Нижний
край
обшивки
Верхний
край бака-
водона-
гревателя
Трубы при скрытой установке
Трубы при открытой установке
Siphon
m
in.
270
m
ax
.
4
20
SVL
SRL
GAS
HVL
HRL
Z
WW
KW
Нижний
край
обшивки
Верхний
край бака-
водона-
гревателя
ПЛО : Подающая линия отопления
ОЛО : Обратная линия отопления
ПЛБ : Подающая линия бака-
водонагревателя контура отопления
ОЛБ : Обратная линия бака-
водонагревателя контура отопления
ГВС : Соединение ГВС
ХВС : Соединение ХВС
Ц :
Циркуляция
При установке с накладкой для
труб размер между нижним краем
обшивки и верхним краем бака-
водонагревателя должен быть
не мин. 240 мм и макс. 420 мм, а
должен составлять 300 мм, иначе
будет невозможно установить
накладку.
Внимание
мин. 270 мак
с. 420
ГВС ХВС
ПЛО ГАЗ ОЛО Сифон
ПЛБ
ОЛБ
мин. 270 мак
с. 420
ПЛБ
ПЛО
ГАЗ
ОЛО
ГВС
Сифон
ОЛБ
Ц ХВС
