6
2.4.

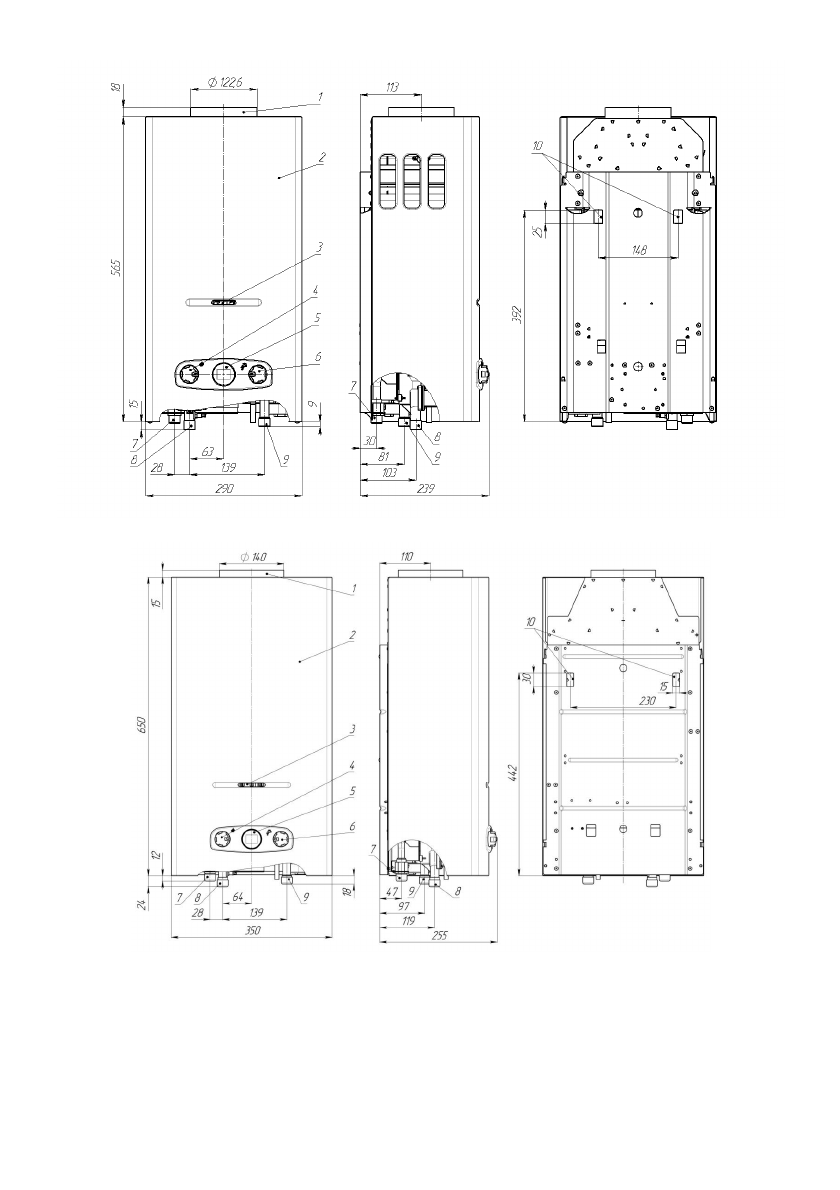

Габаритные и присоединительные размеры аппарата
а
) VilTerm S10, VilTerm S11
б)
VilTerm S13
1
–
патрубок газоотводящего устройства;
2
–
облицовка;
3
–
окно смотровое;
4
–
ручка регулировки расхода газа;
5
–
дисплей температуры воды;
6
–
ручка регулировки расхода воды;
7
–
штуцер отвода горячей воды, резьба G 1/2;
8
–
штуцер подвода газа, резьба G 1/2;
9
–
штуцер подвода холодной воды, резьба G 1/2;
10
–
монтажные отверстия.
Рисунок
1
. Габаритные и присоединительные размеры аппаратов
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ПРИ ПОЯВЛЕНИИ ЗАПАХА; ОПИСАНИЕ И РАБОТА АППАРАТА; Назначение аппарата
- 5 Технические характеристики; Таблица 1. Технические характеристики; Комплект поставки; Таблица
- 6 Габаритные и присоединительные размеры аппарата; Рисунок
- 7 УСТАНОВКА АППАРАТА; Место; Монтаж
- 8 . Подключение аппарата к водопроводной сети
- 9 . Подключение аппарата к баллону со сжиженным газом; .8. Переналадка аппарата на другой вид и давление газа
- 10 ПОЛЬЗОВАНИЕ АППАРАТОМ; Включение аппарата; Регулирование температуры и расхода воды; Выключение аппарата
- 11 УХОД ЗА АППАРАТОМ; Осмотр
- 13 УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА; Устройство аппарата
- 14 Работа аппарата
- 15 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Техническое обслуживание
- 16 Снятие облицовки; Замена теплообменника; Замена узла водогазового
- 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
- 18 . СДАЧА АППАРАТА ПОТРЕБИТЕЛЮ
- 20 . ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 24 СЕРТИФИКАТ СООТВЕТСТВИЯ:; No ЕАЭС; ООО «ЮгЭнегроПром»; тел
