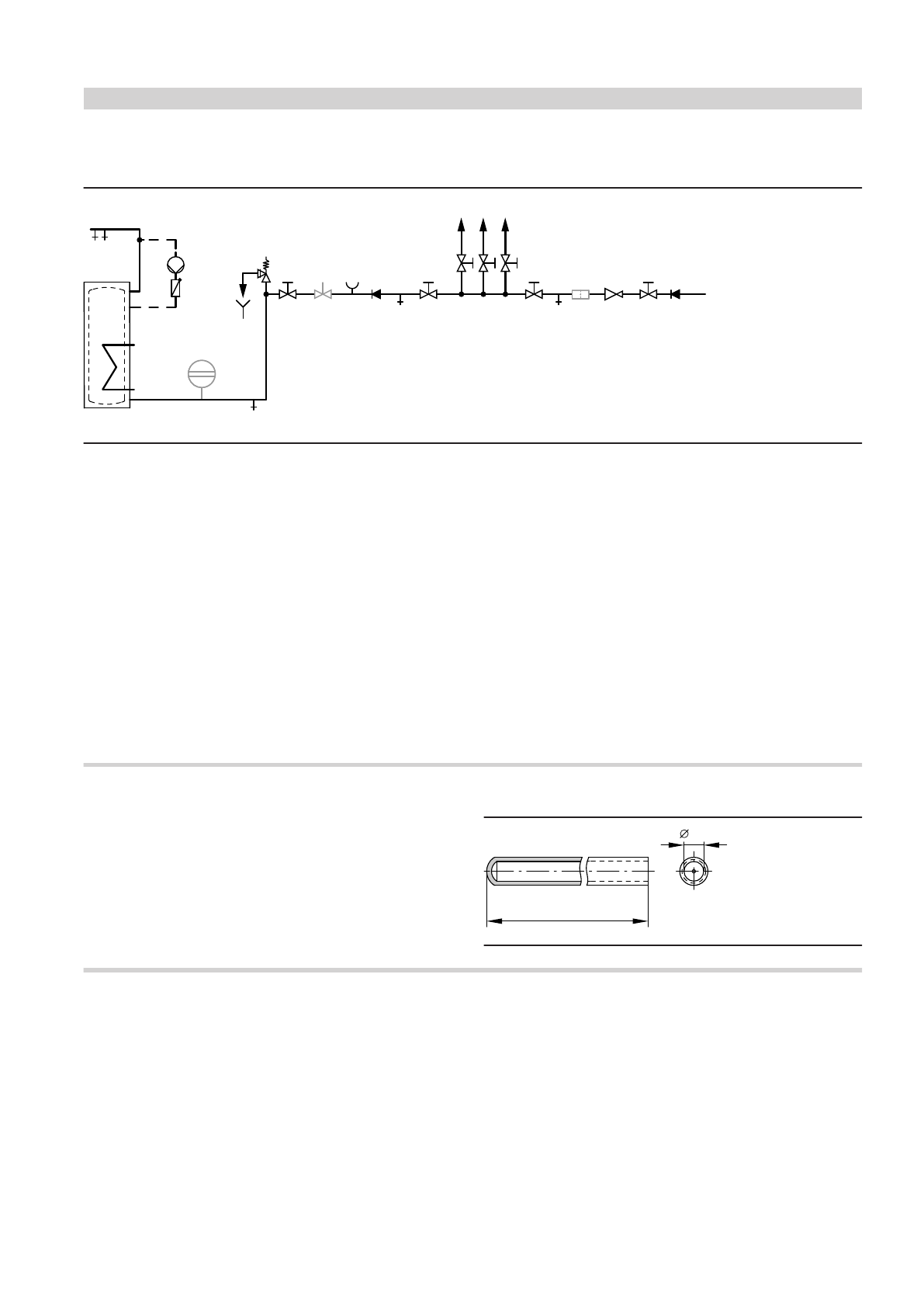

Подключения в контуре ГВС
Подключение по DIN 1988
A
B
C
D
S
M
E
F
G
H K L M G
N
G M O P G R N
A
Горячая вода
B
Циркуляционный трубопровод
C
Циркуляционный насос ГВС
D
Подпружиненный обратный клапан
E
Выпускная линия с контролируемым выходным отверстием
F
Предохранительный клапан
G
Запорный кран
H
Регулятор расхода
(Рекомендация: монтаж и настройка максимального расхода
воды должны соответствовать 10-минутной производитель-
ности емкостного водонагревателя).
K
Подключение манометра
L
Обратный клапан
M
Линия опорожнения
N
Холодная вода
O
Водяной фильтр контура ГВС
*1
P
Редукционный клапан согласно DIN 1988-2, издание от дека-
бря 1988 г.
R
Обратный клапан/разделитель трубопроводов
S
Мембранный расширительный бак, предназначенный для
контура ГВС
Обязателен монтаж предохранительного клапана.
Рекомендация
: Установить предохранительный клапан выше
верхней кромки емкостного водонагревателя в качестве защиты
от загрязнения, образования накипи и высоких температур. При
работах на предохранительном клапане опорожнение емкостного
водонагревателя не требуется.
Погружные гильзы
Vitocell 100-V (объем 160 - 1000 л)
Погружная гильза вварена в емкостный водонагреватель.
16
200
Температуры подачи отопительного контура свыше 110 °С
При этих условиях эксплуатации в водонагреватель следует
согласно DIN 4753 вмонтировать прошедший конструктивные
испытания защитный ограничитель температуры, ограничиваю-
щий температуру на уровне 95 °C.
*1
Согласно DIN 1988-2 в установках с металлическими трубопроводами должен быть установлен водяной фильтр в контуре
водоразбора ГВС. При использовании полимерных трубопроводов согласно DIN 1988 и нашим рекомендациям также следует
установить водяной фильтр в контуре водоразбора ГВС, чтобы предотвратить попадание грязи в систему хозяйственно-
питьевого водоснабжения.
Указания по проектированию
VITOCELL 100-V
VIESMANN
15
5457 959 GUS
