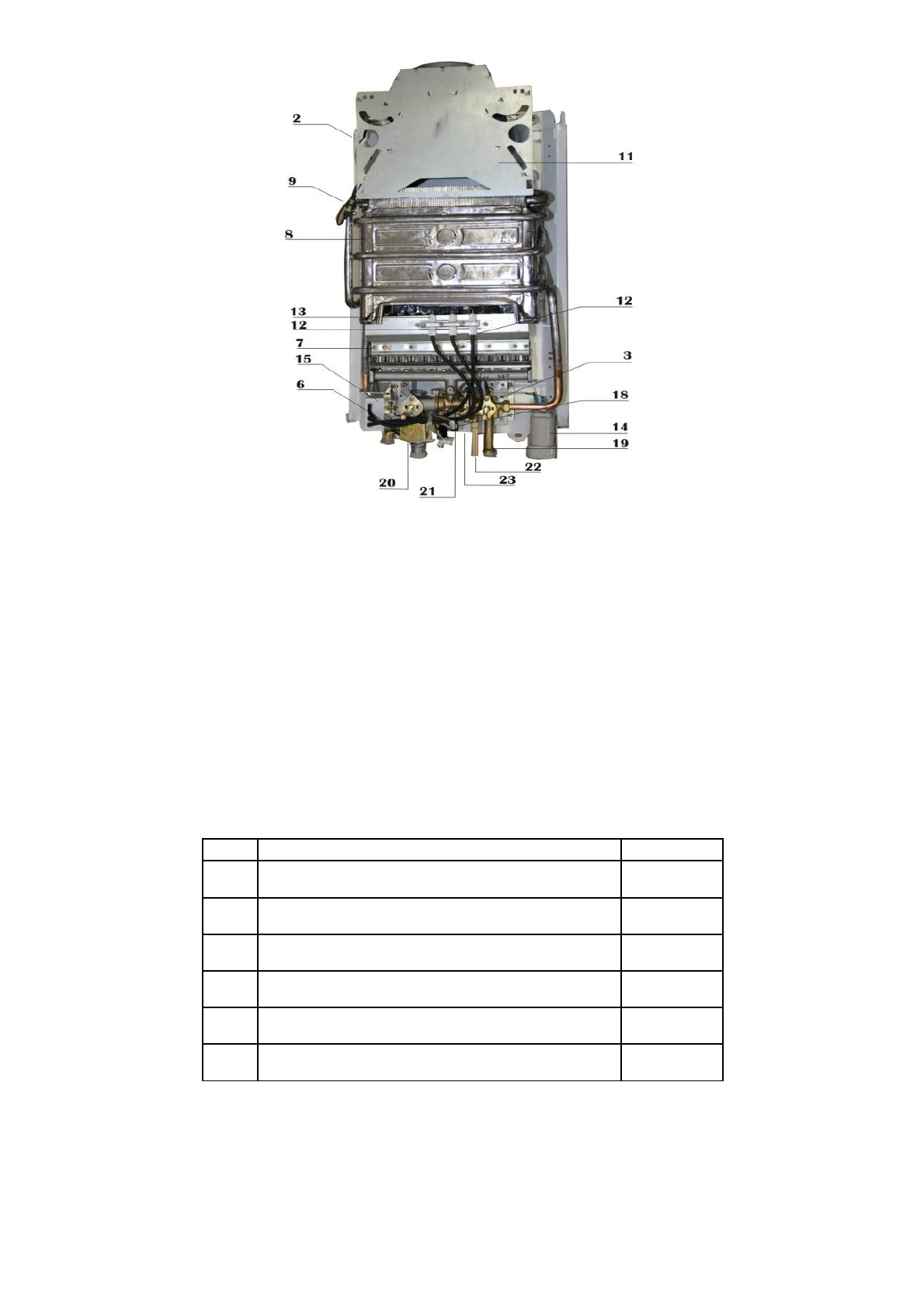

Рис.
1
. Аппарат водонагревательный проточный газовый бытовой "VEKTORLux
Eco" JSD20-1/ JSD20-2/ JSD20-3
1 - облицовка; 2 - каркас; 3 - узел водогазовый; 4 - ручка регулятора водяного; 5- ручка
регулятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8-
теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство
(ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени
ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор
цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной
патрубок водяного блока (подвод воды) с фильтром; 20- входной патрубок газового блока
(подвод газа) с фильтром; 21- отвод воды; 22- клапан предохранительный, 23- датчик
температуры горячей воды
2.3.2 Комплект поставки
Таблица 2. Комплект поставки для моделей
JSD20-1/JSD20-2/ JSD20-3
№
Наименование
Количество
1-
Водонагреватель
VEKTORLux Eco
1
2-
Руководство по монтажу и эксплуатации
1
3-
Упаковка
1
4-
Гибкая подводка
1
5-
Душевая лейка
1
6-
Комплект элементов крепления и прокладок
1
ПРИМЕЧАНИЕ. Поставщик имеет право без предварительного уведомления вносить
изменения в конструкцию и комплект поставки аппарата.
2.4 Описание аппарата и назначение основных узлов
2.4.1 Аппарат настенного типа имеет прямоугольную форму, образуемую
съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
6
