При подключении аппарата при помощи гибких рукавов необходимо соблюдать
правила монтажа, которые не допускают:

- скручивание шланга относительно продольной оси;
- установку   шланга   с   изгибом   вблизи   наконечников.   Длина   участка   шланга   у

заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм.
Минимально   допустимый   радиус   изгиба   шланга,   измеряемый   по   внешней
образующей, должен составлять 90 мм (см. рис. 4).

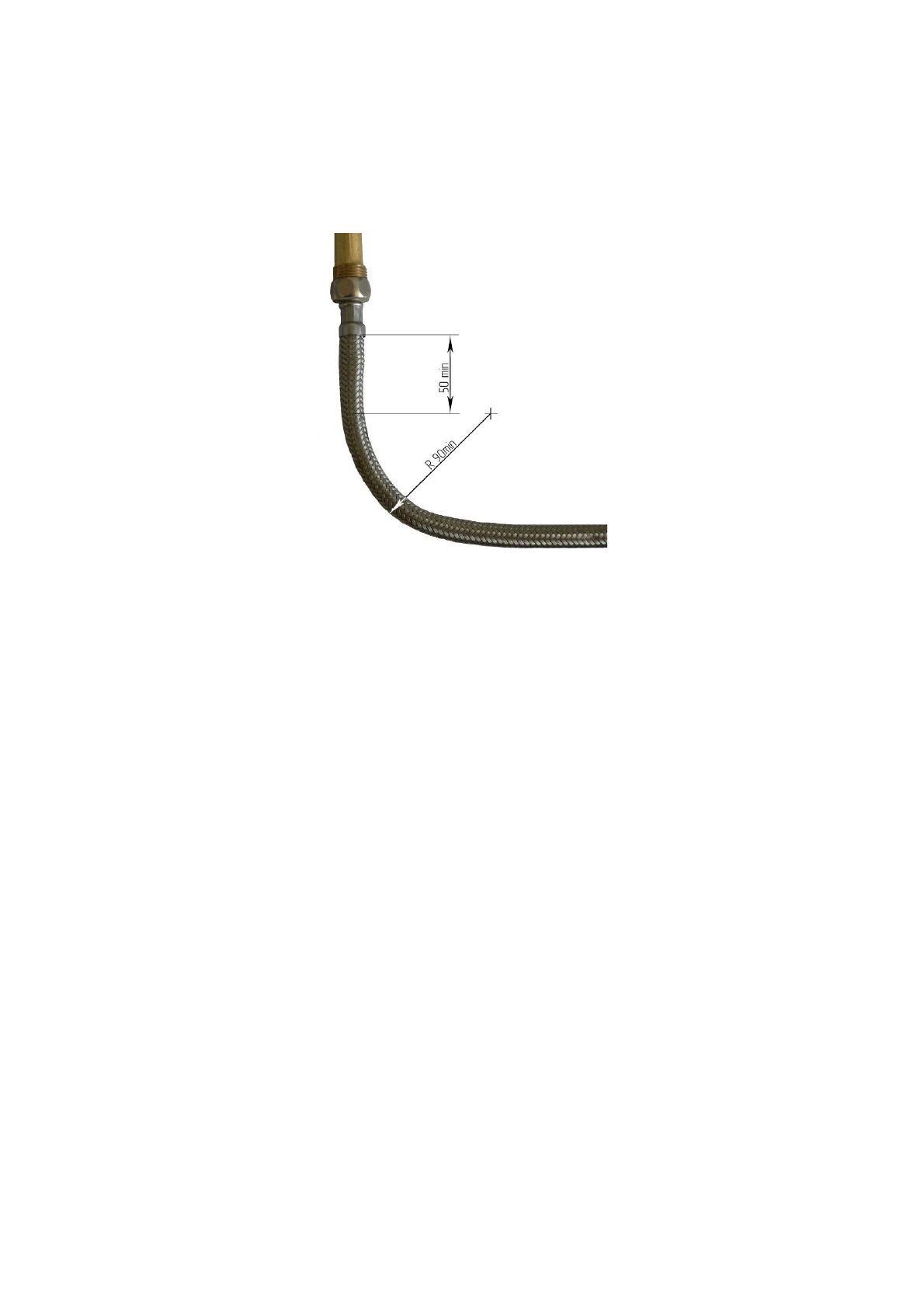

Рис. 4. Требования к монтажу гибких шлангов

Рекомендуется:

1)

применять угловые соединения и переходники во избежание изломов шлангов

вблизи наконечников.

2)

применять промежуточные опоры при установке длинных шлангов:

3)

при прямолинейном расположении устанавливать шланги с провисанием.

Рекомендуемые схемы монтажа шланга показаны в таблице 3.

3.3.7   Монтаж   шланга   необходимо   начинать   с   неподвижных   элементов   шланга,

имеющих трубную цилиндрическую резьбу.

Это   требование   не   относится   к   соединению,   ответной   деталью   которой   является
накидная гайка.

3.3.8  Уплотнение резьбового соединения штуцера с ответной деталью (радиальное

соединение)   необходимо   производить   с   применением   ленточного   фторопластового
уплотнительного материала (ФУМ) или герметика.

3.3.9  Резьбовое соединение накидных гаек (торцовое соединение), как подвижных,

так   и   неподвижных,   с   ответным   штуцером   необходимо   выполнять   с   применением
прокладок.

Материал прокладок – маслобензостойкая резина, паронит или фторопласт-4.

3.3.10   После   подключения   воды   и   испытания   трубопровода   необходимо

проверить работоспособность электронного розжига горелки, для чего:

- вставить   в   батарейный   отсек   батарейки,   соблюдая   полярность.   Несоблюдение

этого условия приведет к несрабатыванию электронного блока;

- открыть   кран   горячей   воды,   при   этом   между   свечей   электронного   розжига   и

секцией   горелки   должен   произойти   непрерывный   электронный   разряд,   что
указывает   на   работоспособность   электронного   блока   и   правильность   монтажа
электронной системы.
