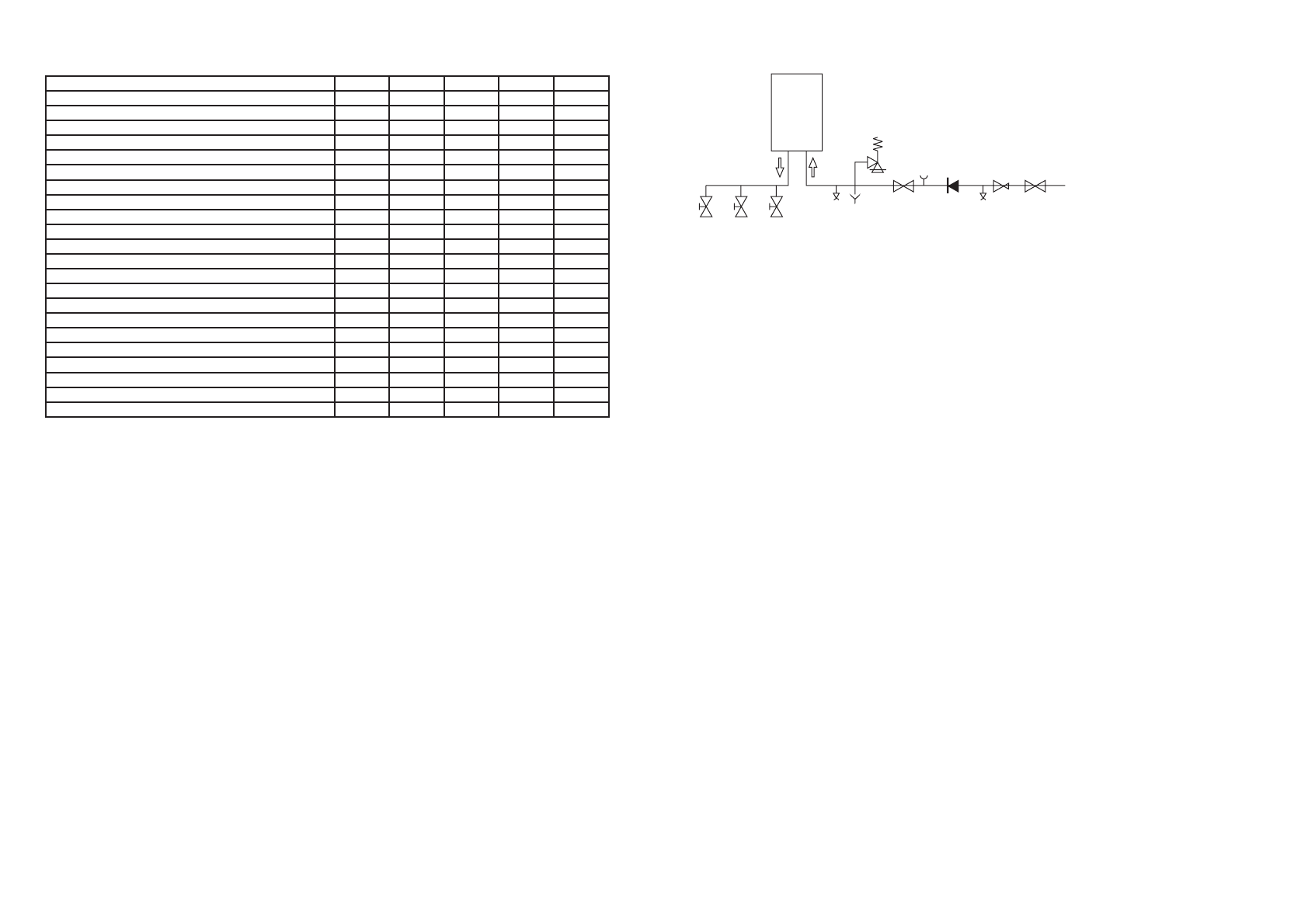

Технические характеристики
Тип
USR 80
USR 100
USR 120
USR 150
USR 200
Артикул
311202
311203
311205
31204
311206
Номинальная емкость
л
80
100
120
150
200
Мощность
кВт
2
2
2
2
2
Макс.рабочее давление
бар
7
7
7
7
7
Диапазон нагрева
°C
20"73
20"73
20"73
20"73
20"73
Время нагрева воды от 10°C до 60°C
мин
140
175
210
263
350
Габаритные размеры
высота
C мм
764
914
1054
952
1212
ширина
E мм
450
450
450
540
540
глубина
D мм
475
475
475
555
555
Монтажные размеры
A мм
498
648
798
244
244
B мм
230
230
230
201
161
F мм
270
270
270
431
431
G мм
380
380
380
485
485
H мм
100
100
100
230
230
L мм
112
112
112
156
156
M мм
128
128
128
118
118
N мм
"
"
"
500
800
Подключение воды
R"
1/2
1/2
1/2
3/4
3/4
Номинальное напряжение
В мм
~230
~230
~230
~230
~230
Тепловые потери
кВтч/24ч
1,23
1,62
1,5
1,5
1,5
Вид защиты
IP 25
IP 25
IP 25
IP 25
IP 25
Вес без воды
кг
21
23
32
40
54
6
МОНТАЖ
При монтаже следует соблюдать:
" предписания законодателя конкретной страны и местного
предприятия по электро" и водоснабжению
" технические данные прибора
Место установки:
" водонагреватель должен быть установлен строго вертика"
льно в закрытом отапливаемом помещении, в легкодоступ"
ном для монтажа, обслуживания и ремонта месте
" проверьте, чтобы несущая стена смогла выдержать вес во"
донагревателя с водой
" во избежание потерь тепла расстояние от водонагревате"
ля до точки отбора должно быть как можно меньше
" давление в водопроводной сети не должно превышать 7
бар.
Установка водонагревателя:
" Водонагреватели имеют одну (USR 80. . .120) или две (USR
150. . .200) монтажные планки. Каждая планка навешивает"
ся на два крюка в форме буквы L диаметром не менее 6 мм
(не входят в комплект поставки. Навесте водонагреватель,
используя монтажный шаблон. Соблюдайте направление
фиксации " насечка всегда в нижнем положении.
" Перед водонагревателем обязательно должна быть смон"
тирована рекомендованная Unitherm группа безопасности
(группа безопасности не входит в комплект поставки и
должна приобретаться отдельно). Если давление в водо"
проводе превышает 5 бар, то необходим также редуктор
давления. Между водонагревателем и группой безопаснос"
ти не должно находиться запорного вентиля. При монтаже
следуйте приведенной схеме. Предусмотрите воронку или
шланг для стекания воды из группы безопасности. В общей
сложности при каждом нагреве из группы безопасности
вытекает примерно 3% объема водонагревателя.
" Произведите подсоединение к трубопроводам холодной и
горячей воды. Штуцер холодной воды обозначен на
водонагревателе синим цветом, штуцер горячей воды –
красным цветом.
Поз. Обозначение
1 Точки водоразбора
2
Сливной вентиль
3
Предохранительный клапан
4
Запорный вентиль
5
Обратный клапан
6
Редуктор давления
2
3
4
5
6
4
1
3
