5
7.
2.
2.
5.
4.
4.
6.
1.
3.

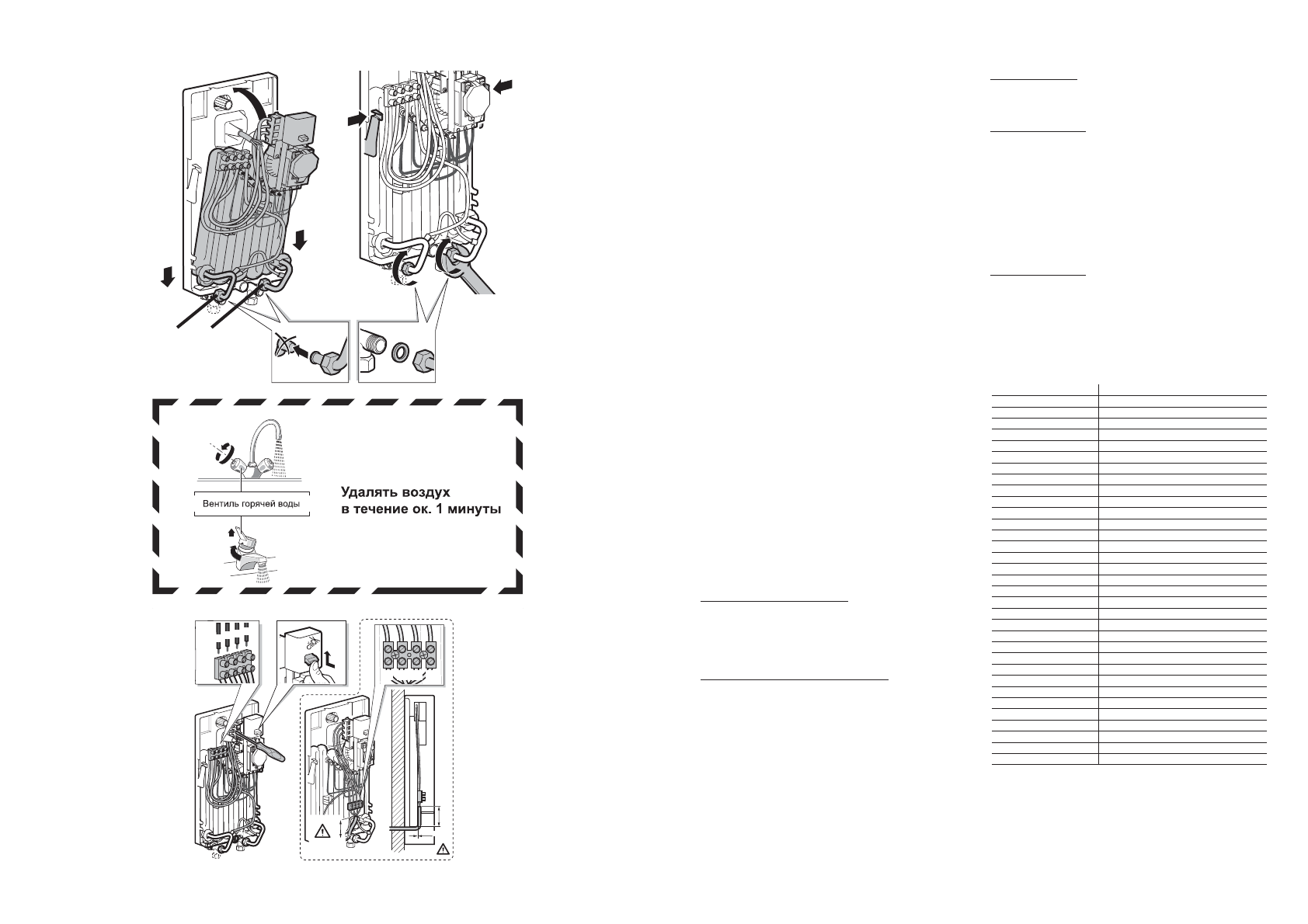

Монтаж (продолжение)
Схема 3
При монтаже следует соблюдать:
#предписания законодателя конкретной страны и местного
предприятия по электро# и водоснабжению
#технические данные прибора
Указания по технике безопасности при монтаже
# Подключение и ввод нагревателя в эксплуатацию должны
выполняться только квалифицированными специалистами.
# Проточный нагреватель представляет собой нагреватель#
ный прибор с классом защиты I, который должен быть не#
пременно подключен к защитному проводнику.
# Электронагреватель должен быть основательно и надежно
подключен к стационарной электропроводке.
# Для выполнения указаний всех соответствующих предпи#
саний по технике безопасности специалистом, проводящим
подключение нагревателя, должно быть предусмотрено
разъединяющее устройство. Зазор между контактами устро#
йства в открытом состоянии должен составлять мин.3 мм.
# Проточный нагреватель рассчитан на эксплуатацию с
внутренним давлением (нагреватель закрытого типа).
# Используемая арматура должна быть предназначена для
эксплуатации в комбинации с проточными нагревателями
закрытого типа. Проточный нагреватель можно подключать
только к водопроводу холодной воды.
# Данный нагреватель можно подключать к пластмассовым
трубам, выдержавшим DVGW#тест.
# Проточный нагреватель можно устанавливать только в
отапливаемых помещениях.
# Перед выполнением электромонтажа сетевой кабель
следует отключать от сети и перекрывать подачу воды!
# Электроподключение должно выполняться после
подключения воды.
# В задней стенке нагревателя следует пробивать лишь те
отверстия, которые необходимы для выполнения монтажа.
При повторном монтаже нагревателя ненужные отверстия
должны быть непременно герметично заделаны.
# Монтаж нагревателя должен быть выполнен таким
образом, чтобы случайное прикосновение к токоведущим
деталям нагревателя было полностью исключено.
Монтаж (начало)
Монтаж производится в соответствии со схемами 1#4 на
стр. 3#6.
Распаковывание/Снятие крышки
# Распакуйте нагреватель и убедитесь, что во время транс#
портировки он не был поврежден.
# Утилизацию упаковки и отслужившего свой срок старого
нагревателя (если он имеется) проведите в соответствии с
указаниями предписаний по защите окружающей среды.
Подготовка к монтажу Настенный монтаж
# Проточный нагреватель должен быть прочно прикреплен
к стене. Если необходимо, то его можно дополнительно
прикрепить внизу установочными винтами.
# Расстояние от задней стенки нагревателя до стены поме#
щения можно регулировать, что дает возможность скомпен#
сировать неровности стены.
# Насадка должна плотно охватывать кабель. Если при мон#
таже она будет повреждена, то образовавшиеся отверстия
следует герметично заделать.
# При подсоединении переходников следите за их правиль#
ным расположением. Переходник с фильтром должен быть
смонтирован на входе холодной воды. Вход холодной воды
расположен справа, а выход нагретой (горячей) воды –
слева. Стрелки на переходниках также подскажут Вам пра#
вильное направление протока воды.
Подключение воды
# Из прямоточного водоподогревателя необходимо удалить
воздух. Для этого необходимо полностью открыть кран
горячей воды и промыть агрегат в течение 1 минуты.
Электроподключение
# Клемма для подключения сетевого питания может быть
установлена сверху или снизу. Покрытие соединительного
кабеля должно входить мин. на 40 мм в устройство.
Дополнительная информация
# Если проточный нагреватель из#за слишком низкого гид#
равлического давления в водопроводе не включается на
полную мощность, то следует убрать встроенный в арматуру
ограничитель потока (рисунок А).
# Схема приоритетного включения для комбинации
нагревателя с электрическими бойлерами (рисунок В).
Ввод в эксплуатацию
Проверьте, включается ли ступень МАХ при низком гидрав#
лическом давлении в водопроводе даже в случае одновре#
менного отбора воды из нескольких кранов холодной во#
ды. Если нет, то ограничитель потока следует убрать (опи#
сание процесса Вы найдете в разделе дополнительной
информации, рисунок А). Объясните пользователю, как
обращаться с нагревателем.
Габариты и технические данные
Тип
UDH 13
UDH 18
UDH 21
UDH 24
Артикул
310 010
310 011
310 012
310 013
Номин.напряжение, В
400 / 3N~
Номин.мощность, кВт
13,2
18
21
24
Ступени мощности
Ступень ЭКО, кВт
6 / 12
7 / 14
8 / 16
Ступень МАХ, кВт
13,2
9 / 18
10,5 / 21
12 / 24
Номин.сила тока, А
19
26
30
35
Мин.сеч.эл.кабеля, мм
2
2,5
4
4
6
Нагревательный элемент
спиральная проволока в колбе
Управление
гидравлическое
Устан. и поддерж.темпер.
–
Габариты
высота, мм
472
ширина, мм
236
глубина, мм
139
Номин. емкость колбы, л
0,3
Подключ.к водопроводу
1/2”
Мин.расход воды для вкл.
Ступень ЕСО, л/мин.
4
4,5
5
Ступень МАХ, л/мин.
3,6
5
5,8
6,6
Потери давл.(при расходе)
0,3бар(>2,5л/мин)
Макс.проток, л/мин.
6,6
6,6
7,6
8,6
Мин.давление воды, бар
0,3
0,7
0,8
0,9
Макс.давление воды, бар
10
Макс.темп.вход.воды,°C
20°C
Макс.темп.нагрет.воды,°C
60
Повыш.темп.при макс.расх.на 29 °C
на 39°C
на 39°C
на 40°C
Кол#во смеш.воды
при
&
t=28°C, л/мин.
6,8
9,2
10,7
12
при
&
t=38°C, л/мин.
5
6,8
7,9
9,1
Вес с водой, кг
3,6
3,6
3,6
3,6
Вид защиты
IP 25
Класс защиты
I
2
патрубок входа
холодной воды в
водонагреватель
патрубок выхода
нагретой воды из
водонагревателя
