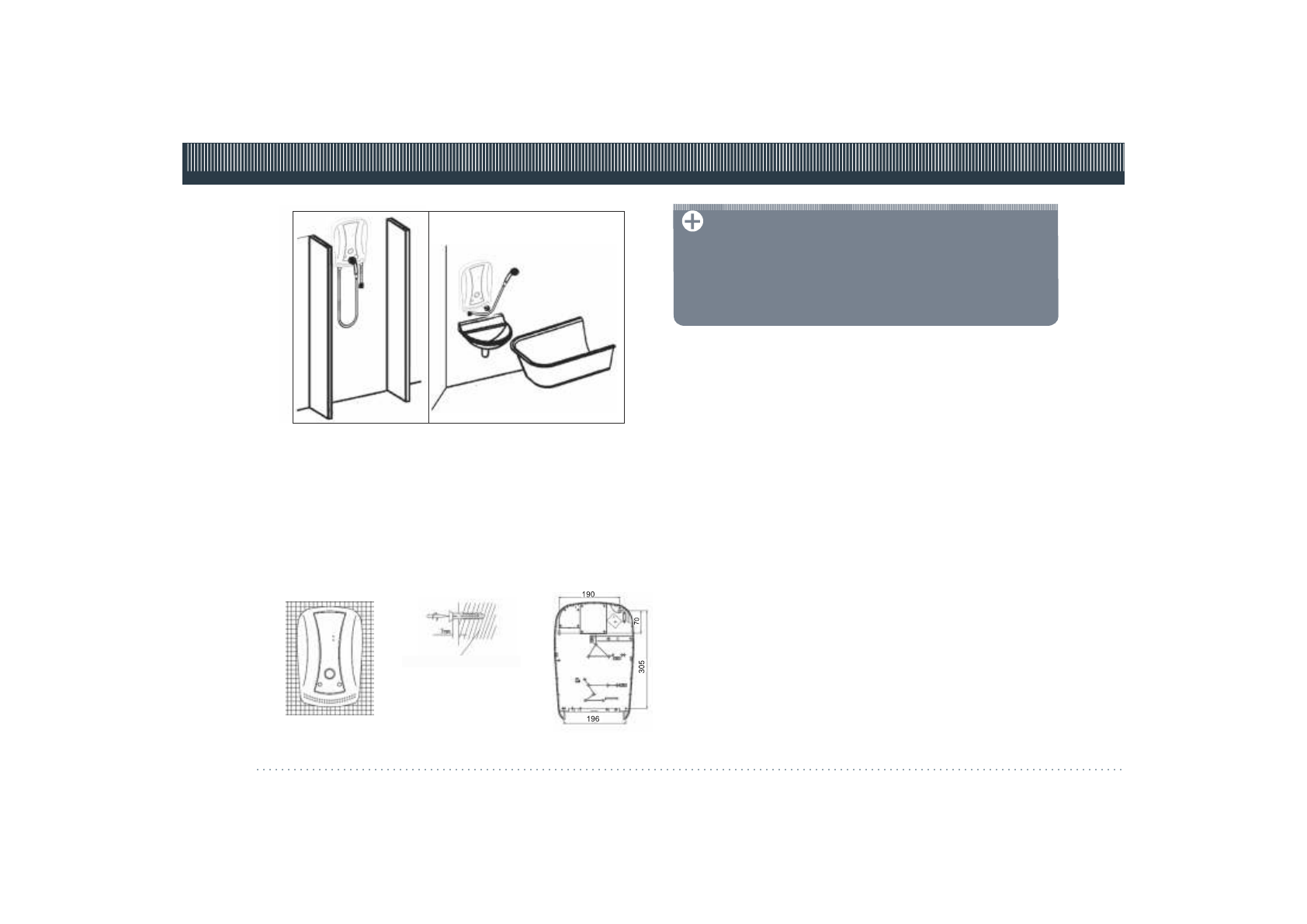

Water heater installation

- Remove the front panel of the water heater unscrewing the mounting
screw at the appliance bottom.
- Mark points for holes according to Fig.3.
- Drill four holes of appropriate depth, insert dowel pins.
- Turn screws at the top and make sure that there is certain distance be-
tween the screw head and wall (refer to Fig.3).
- Suspend the water heater onto the screws and turn two mounting
screws at the bottom; connect the power cord; install the front panel;
and turn the front panel screw.

Fig

. 2

Fig

.

3

Brick or concrete wall

NOTE

:

Installation  of  the  water  heater  in  the  operation  place  and  arrange-

ment  of  a  power  supply  line  shall  be  performed  by  a  specialized

organization,   representatives   of   the   manufacturer's   service

department,  or  specialists  having  permits  for  installation  of  electric

equipment with observations of safety requirements.
If the installation and operation instruction manual of the water heater

is  violated,  the  appliance  is  not  subject  to  warranty  service  and  the

manufacturer does not bears the responsibility.

Connection to water mains

- The water heater shall be directly connected to the water mains of cold
water supply with operating pressure from 0.08 to 0.6 MPa. If water pres-
sure in the mains exceeds 0.6 MPa, the feed system shall be fitted with a
reduction  valve  (pressure  reducer)  so  that  operating  pressure  does  not
exceed 0.6 MPa.
-  The  water  feed  shutoff  valve  shall  be  installed  upstream  of  the  water
heater inlet (Fig. 4).
- Installation of a shutoff valve at the hot water outlet from the water heater
is prohibited (Fig.5).
-  After  installation  of  the  water  heater  and  before  connection  of  power
supply, it is necessary to flush the system with water to remove any con-
taminations or free particles inside the water heater. If you do not perform
this, operability of the water heater may be affected.
- The inlet connection and hot water outlet are clearly marked on the appli-
ance with indication labels.
- Install the safety valve (included to the package)* at the cold water feed
connection in the position indicated by the arrow of water flow direction.
At that, the drain opening shall be directed downward and free for events
of emergency water drainage.
- To avoid water leakage during connection of any pipes, use the rubber
sealing  gaskets  included  to  the  water heater  package. The  cold  and  hot
water connections are installed with the method of threaded joints (G1/2)
certainly using sealing cups* and a strainer (*included to the package).
- We RECOMMEND you to use a separate water filter at the cold water inlet
to  extend  service  life  of  the  heating  element,  if  water  hardness  exceeds
450 mg/L (CaCO3).
