www.timberk.com • электрический накопительный водонагреватель
6
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка датчика термостата
8 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
Рис. 3
Рис. 4
9 - Аварийный слив избыточного давления воды (при работе водона-
гревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара при
его техническом обслуживании
13 - Защитный магниевый анод
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Панель управления
17 - Термовыключатель
18 - Сетевой шнур с вилкой

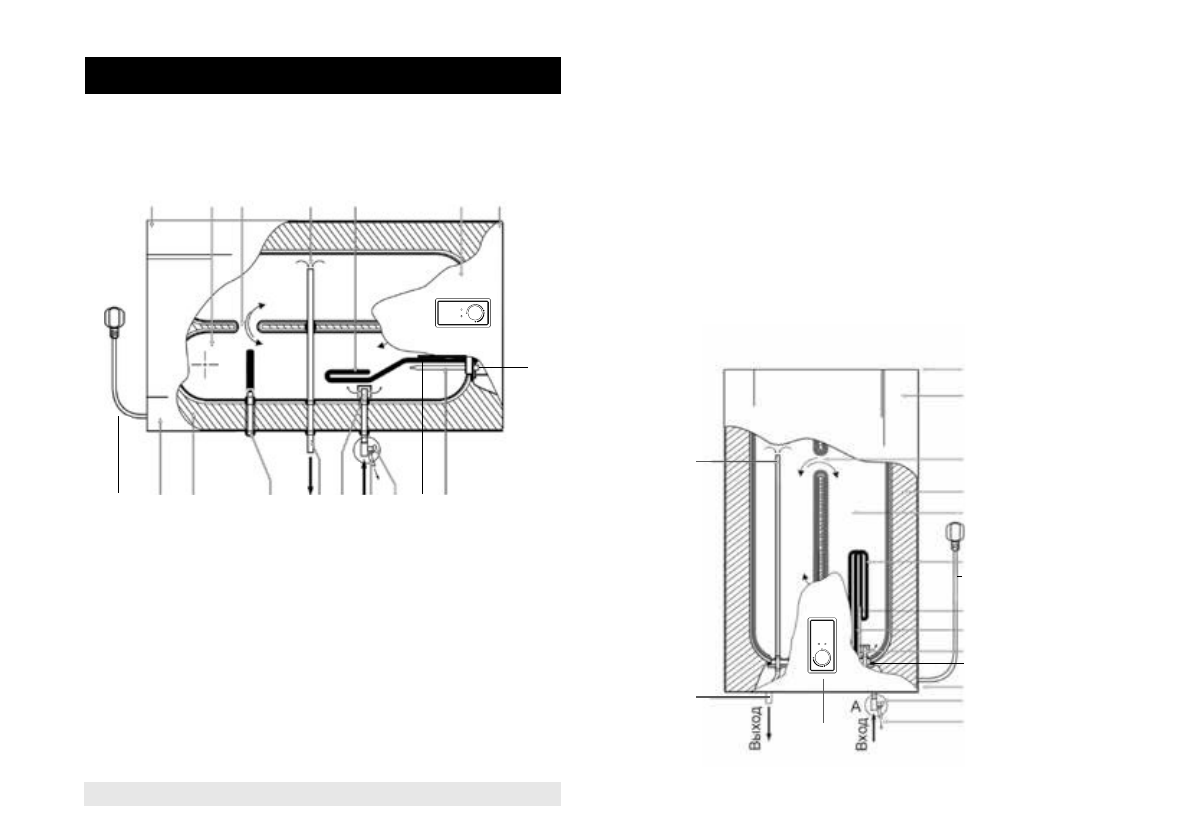

На рис. 3 представлено устройство водонагревателя горизонтального
типа серии FSL2. На рис. 4 представлено устройство водонагревателя
вертикального типа серии FSL1
Серия FSL2
Вых
од
Вхо
д
3
4
5
6
16
17
7
8
9
10
11
12
13
14
1
Серия FSL1
2
16
6
5
4
3
2
1
16
17
15
14
12
11 10 9 8 13 7
15
HEA
TING
PO
WER
HEATING
POWER
