www.timberk.com • проточный водонагреватель

17

ПРИМЕЧАНИЕ:

До установки водонагревателя промыть проточной

водой водопроводные трубы.

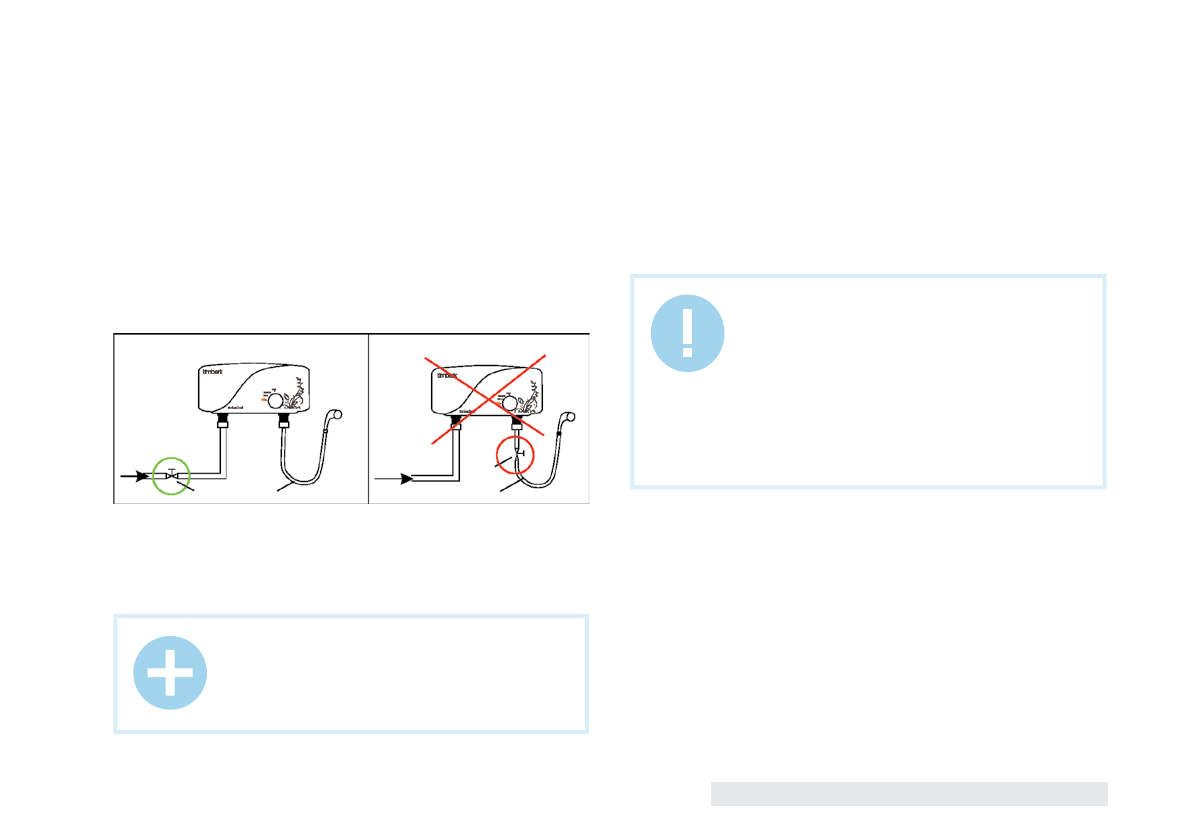

Рис. 2

Рис. 2а

ВНИМАНИЕ!

Водонагреватель требует обязательного подклю-

чения электрического заземления.
Следует помнить об увеличении сечения провода,

если водонагреватель и сам электрический кабель

расположены на термоизолированной или нагре-

вающейся стене.
Водонагреватель должен быть подключен к элек-

трической сети постоянно (стационарным мето-

дом).

щего подачу воды в водонагреватель) при помощи отдельного гибкого

шланга (! не входит в комплект поставки).
ОБЯЗАТЕЛЬНО установите все имеющиеся в комплекте поставки

уплотнительные прокладки и фильтр грубой очистки воды, который

монтируется в месте ввода холодной воды.

При этом следует соблюдать ОБЯЗАТЕЛЬНОЕ ТРЕБОВАНИЕ:

Кран, перекрывающий подачу холодной воды, необходимо устанавли-

вать перед ее входом в водонагреватель. (Правильная установка водо-

нагревателя показана на Рис.2)

ЗАПРЕЩАЕТСЯ:

Установка перекрывающего крана на выходе горячей воды из водона-

гревателя. (Рис. 2а) Это приведет к выходу водонагревателя из строя и

может причинить вред пользователю.

Вход

Вход

Выход

Выход

Кран

Кран

Убедитесь в работоспособности водонагревателя, пропустив водяной

поток через него.
Проверьте плотность всех соединений и, если понадобится, подтяните

гайки и винты крепления, в т.ч. винты на фланце нагревательной колбы.

Подключение к электрической сети

Водонагреватель должен быть подключен к электрической сети пере-

менного тока с напряжением 220В трех жильным электрическим ка-

белем, при максимальной длине электрического кабеля не более 15

метров.
Минимальное сечение провода 3 х 1,5 мм2 (медь) с автоматом защиты

на 16А для  водонагревателей серии WHEL-3...
Минимальное сечение провода 3 х 2,5 мм2 (медь) с автоматом защиты

на 25А для  водонагревателей серии WHEL-6...
Минимальное сечение провода 3 х 4 мм2 (медь) с автоматом защиты на

30А для  водонагревателей серии WHEL-7...
