                                                                                                                                                               IM2021

9

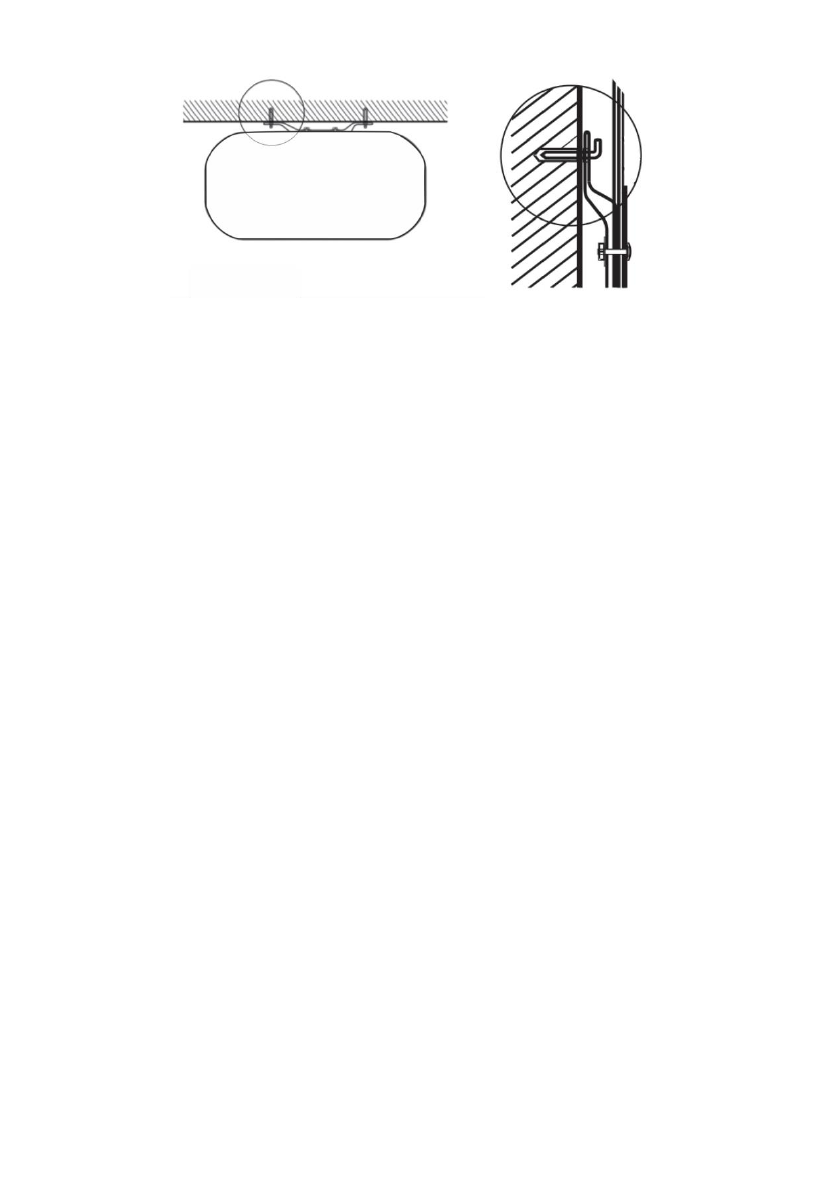

Рисунок 3                           Рисунок 4

После  того,  как  вы  выбрали  правильное  место  установки  водонагревателя,

определите точки для отверстий под анкерные болты с крюками (определяются в

соответствии  со  спецификацией  прибора,  который  вы  выбрали).  Просверлите  в

стене  два  отверстия  соответствующей  глубины  с  использованием  сверла,

подходящего  по  размеру  под  анкерные  болты,  прилагаемые  к  водонагревателю,

вставьте  винты,  поверните  крюк  вверх,  плотно  затяните  гайки  и  затем  повесьте

электрический водонагреватель на эти крюки (рисунки 3,4)

Подключение к водопроводной магистрали


1.

Водонагреватель  подключается  к  водопроводной  магистрали  с  давлением

минимум 0,1 МПа, максимум 0,7 МПа.

ПРИМЕЧАНИЕ!

Водонагреватель  является  прибором,  действующим  таким  образом,  что

давление  воды  в  водонагревателе,  соответствует  давлению  воды  в

водопроводной магистрали.  Если в магистрали  давление превышает 0,7 МПа, то

следует  смонтировать  перед  водонагревателем  редуктор  давления,  чтобы

давление не превышало 0,7 МПа.


2.  Для  подключения  водонагревателя  к  водопроводной  магистрали  применяются

трубы диаметром 12 мм (G1/2).

3.  Для  предотвращения  протечки  при  подсоединении  труб  используйте

резиновые уплотнительные прокладки на резьбовых окончаниях труб.

4.  На  входной  патрубок,  обозначенный  голубым  цветом  и  стрелкой  направления

течения  воды,  накрутите  предохранительный  клапан  так,  чтобы  течение  воды

совпадало  с  направлением  стрелки  на  корпусе  клапана.  На  отверстие  сброса

давления  предохранительного  клапана  (см.  рисунок  5)  оденьте  дренажную

трубку*  для  отвода  воды  (возможно  появление  при  нагревании)  в  канализацию

(трубку необходимо направить строго вниз и запрещено перегибать её).

5.  Водонагреватель  со  смонтированным  клапаном  подключите  к  водопроводной

магистрали – в месте подведения воды установите отсечной кран.

6.  К  выходному  патрубку,  обозначенному  красным  цветом,  подсоедините

желаемое количество точек потребления.

7. Откройте отсечной кран водопроводной магистрали и один из разборных

кранов. После наполнения резервуара, о чем свидетельствует вытекание воды
