www.timberk.com • электрический накопительный водонагреватель
5

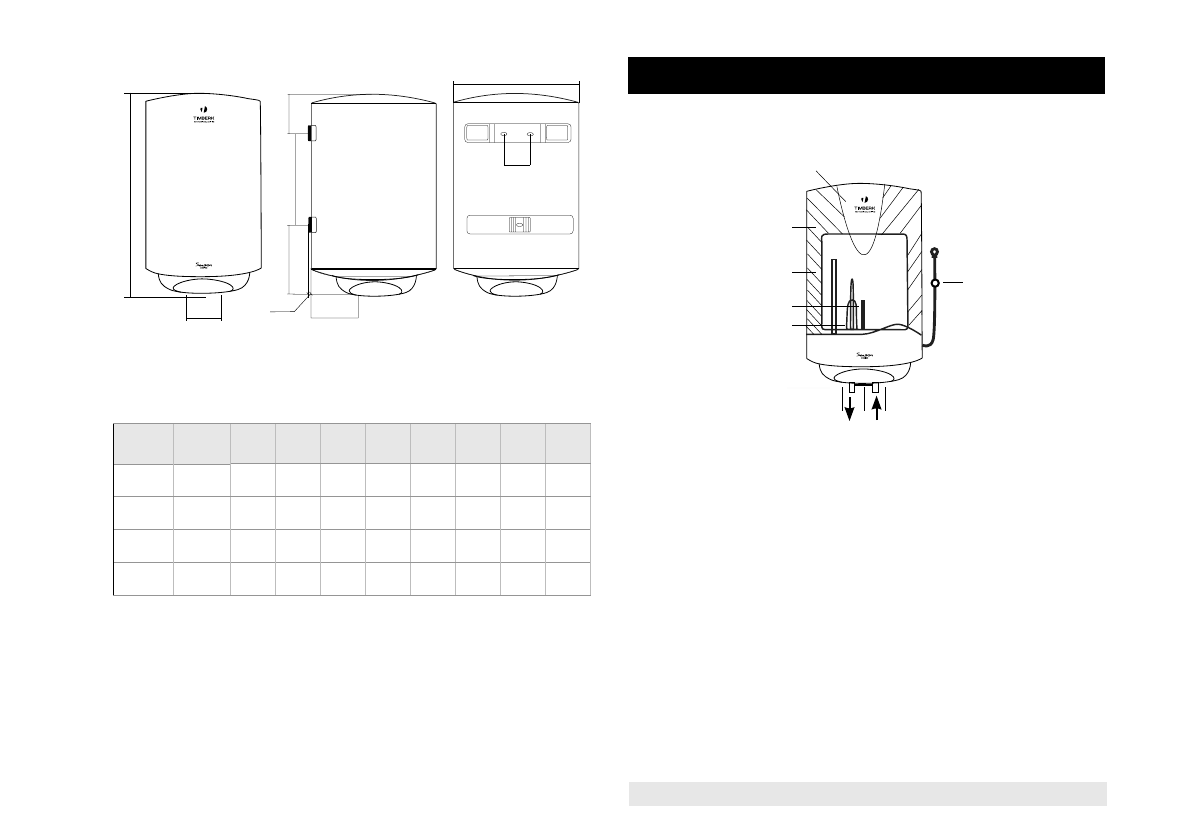

Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
2, 3 приведены в таблице 2.
Таблица 2
Рис. 1
Рис. 2
Рис. 3
5. КОНСТРУКЦИЯ ВОДОНАГРЕВАТЕЛЯ
Серии RE15
1. Внутренний резервуар
2. Внешний корпус
3. Входной патрубок
4. Патрубок выхода горячей воды
5. Электронная панель управления
6. «Сухой» нагревательный элемент (ТЭН)
7. Защитный магниевый анод
8. Теплоизоляция
9. УЗО (Устройство замкнутого отключения)
Рис. 4
Артикул
Объем, л
A
B/B`
C
D
E
F
G
H
RE9 30 V
30
100
110/12
257
139,5
84
580
340
154
RE9 50 V
50
100
110/12
176
141
84
715
385
177
RE9 80 V
80
100
110/12
297
141
84
740
450
264
RE9 100 V
100
100
110/12
447
141
84
850
450
264
F
D
G
E
C
H
B
A
9
3
4
6
7
8
5
1
2
B`
