1. Сетевой шнур с вилкой
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Отверстие для сброса давления
8. Обратный предохранительный клапан
9. Входной патрубок
10. Водонагреватель
11. Отсечной кран водопроводной магистрали*
12. Водопроводная магистраль
13. Тройник*
14. УЗО (Устройство замкнутого отключения)

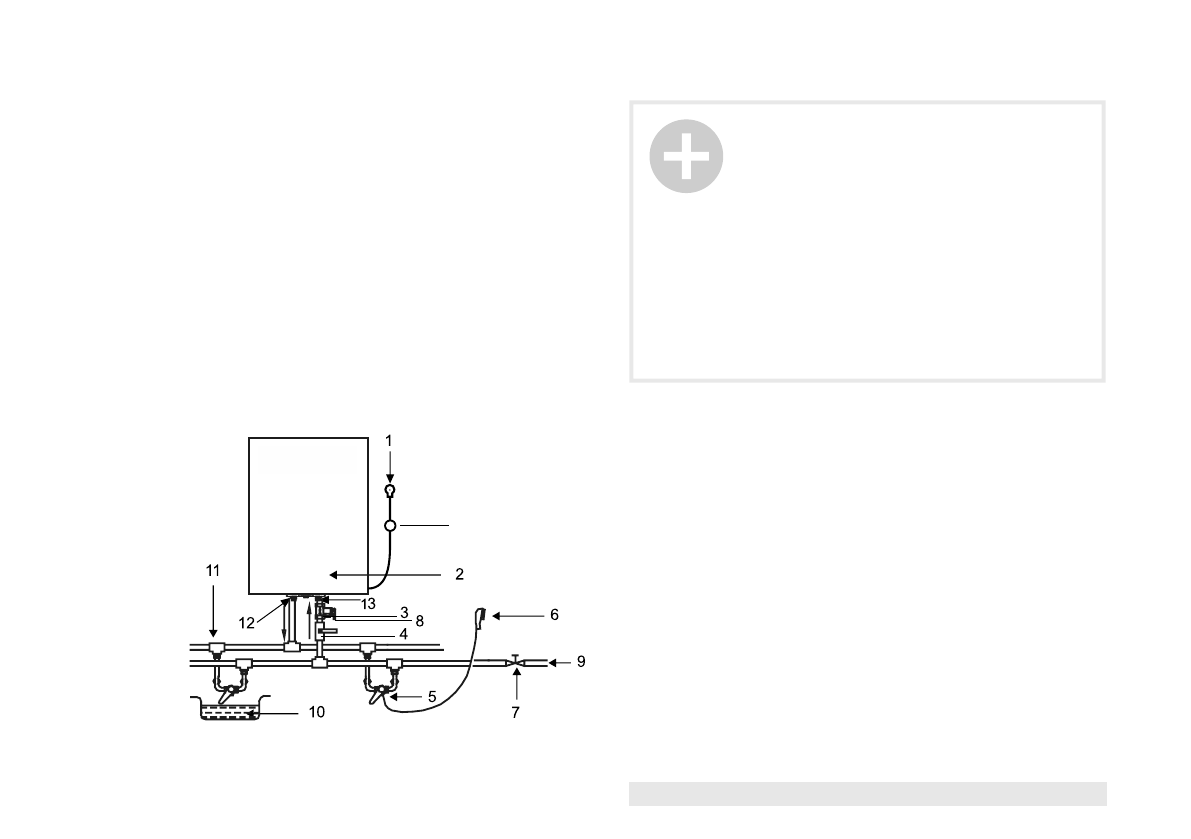

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 6.

Рис. 6

Вертикальная

установка

14

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м,

для обеспечения удобства технического обслужи-

вания при необходимости его проведения
