www.timberk.com • электрический накопительный водонагреватель
5

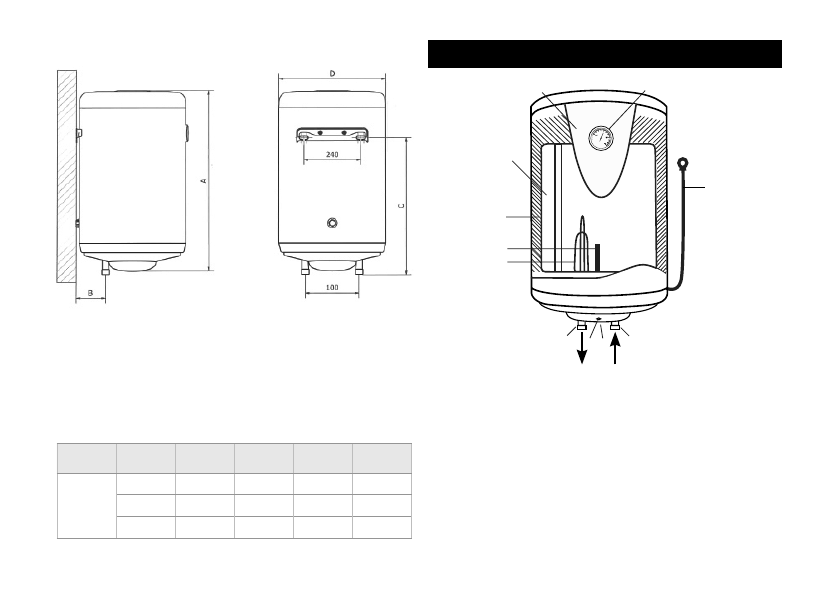

Рис. 1
Рис. 2
Размерные характеристики
Размерные характеристики водонагревателя (в мм)
согласно рис. 1, рис. 2 приведены в таблице 2.
Таблица 2
Объем,
л
A
B
C
D
SWH RE11
30
512
115
431
380
50
736
115
655
380
80
1070
115
989
380
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 3
* Дизайн термометра может быть изменен без специаль-
ного предварительного уведомления. В зависимости от
партии поставки термометр может отсутствовать, что не
влияет на эксплуатационные характеристики прибора.
1
2
3
9
8
7
5
6
11
4
10
1. Внутренний резервуар
2. Внешний корпус
3. Сетевой шнур
4. Входной патрубок
5. Патрубок выхода горячей
воды
6. Ручка термостата
7. Нагревательный элемент
(ТЭН)
8. Защитный магниевый анод
9. Теплоизоляция
10. Термометр*
11. Индикаторная лампочка
