www.timberk.com • электрический накопительный водонагреватель
6
4. Теплоизоляционный слой из пенополиуретана
5. Внутренний резервуар
6. Нагревательный элемент
7. Трубка датчика термостата
8. Защитный магниевый анод
9. Рассекатель входного патрубка
10. Нижняя комбинированная защитная крышка
11. Комбинированный предохранительный клапан для
защиты от слива воды из водонагревателя в водопро-
водную магистраль и для защиты внутреннего резерву-
ара от избыточного давления (требуется обязательная
установка на патрубок подачи холодной воды)
12. Аварийный слив избыточного давления воды (при
работе водонагревателя возможно подтекание воды из
отверстия сброса давления предохранительного клапа-
на. Это нормально.)
13. Патрубок выхода горячей воды
14. Верхняя часть патрубка забора горячей воды
15. Панель управления
16. Термовыключатель
17. Входной патрубок
18. Соединительная колодка
19. Сетевой шнур с эл. вилкой и УЗО (устройство за-
щитного отключения)
1. Водонагреватель – 1 шт.
2. Предохранительный клапан – 1 шт.
3. Руководство по эксплуатации и гарантийный талон – 1 шт.
4. Упаковка – 1 шт.
6. КОМПЛЕКТ ПОСТАВКИ
3
4
5
6
16
17
7
8
9
10
11
12
1
2
18
13
14
15
19

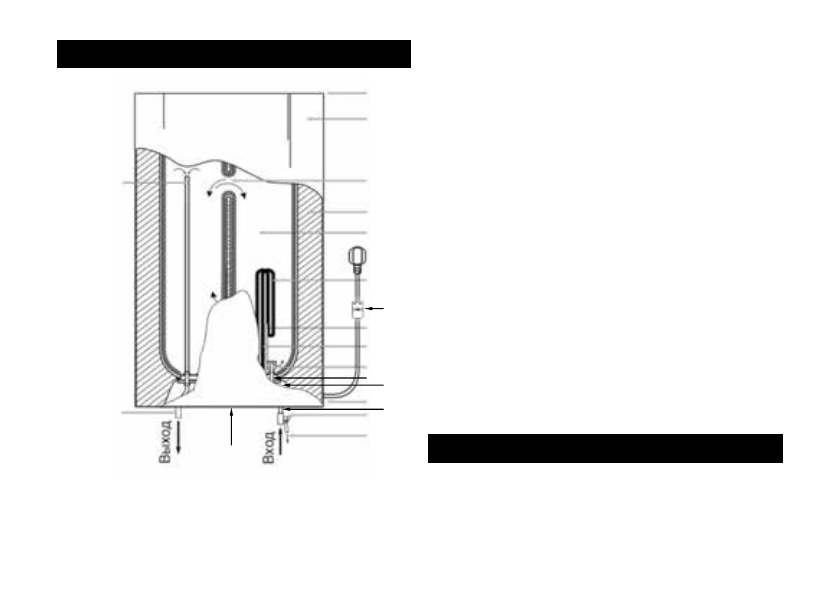

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
1. Верхняя комбинированная защитная крышка
2. Внешний декоративный корпус
3. Система переливов
Рис. 2
