www.timberk.com • электрический накопительный водонагреватель

7

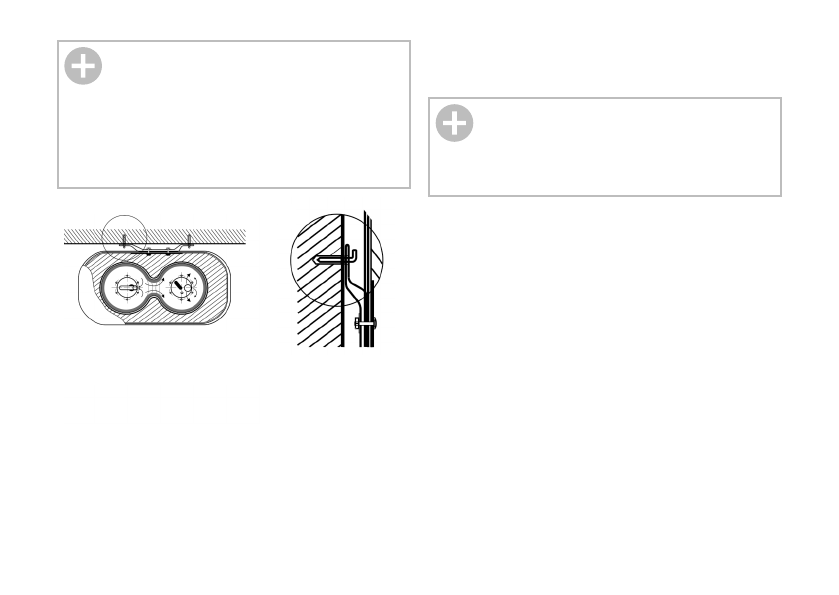

Вид сверху

Рис. 4

Рис. 3

После того, как вы выбрали правильное место установ-

ки водонагревателя, определите точки для отверстий

под выбранный Вами крепёж (определяются в соответ-

ствии со спецификацией прибора, который вы выбра-

ли). Просверлите в стене два отверстия соответствую-

щей глубины с использованием сверла, подходящего

по размеру под крепёж, установите крепёж в отверстия

и затем повесьте на него электрический водонагрева-

тель (см. Рис. 3, 4).

* не входит в комплект поставки

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действующим та-

ким образом, что давление воды в водонагревателе, со-

ответствует давлению воды в водопроводной магистра-

ли. Если в магистрали давление превышает 0,8 МПа, то

следует смонтировать перед водонагревателем редук-

тор давления, чтобы давление не превышало 0,8 МПа.

Подключение к водопроводной магистрали

1. Водонагреватель подключается к водопроводной маги-

страли с давлением минимум 0,1 МПа, максимум 0,8 МПа.

2. Для подключения водонагревателя к водопроводной

магистрали применяются трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении

труб используйте резиновые уплотнительные проклад-

ки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом

и стрелкой направления течения воды накрутите предо-

хранительный клапан так, чтобы течение воды совпада-

ло с направлением стрелки на корпусе клапана. На от-

верстие сброса давления предохранительного клапана

(см. рис. 6) оденьте дренажную трубку* для отвода воды

(возможно появление при нагревании) в канализацию

(трубку необходимо направить строго вниз и запреще-

но перегибать её).
5. Водонагреватель со смонтированным клапаном под-

ключите к водопроводной магистрали – в месте подве-

дения воды установите отсечной кран.
6. К выходному патрубку, обозначенному красным цве-

том, подсоедините желаемое количество точек потре-

бления.

Вид сбоку

ПРИМЕЧАНИЕ!

Электрический водонагреватель нельзя крепить на

стене до того, как вы убедитесь, что кронштейн уста-

новлен надёжно и прочно. В противном случае элек-

трический водонагреватель может упасть со стены,

что может привести к его повреждению и даже к се-

рьёзным происшествиям с причинением вреда здо-

ровью и получением травм. При определении точек

для отверстий под крепёж следует предусмотреть

свободное пространство между нижней частью во-

донагревателя и полом не менее 0,6 м.
