5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка температурного датчика
8 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

Рис. 3

Рис. 4

9 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для

слива воды в момент чистки внутренней поверхности резервуара при

его техническом обслуживании и замены анода)
13 - Защитный магниевый анод (при его отсутствии отверстие выполня-

ет роль резервного слива воды)
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Сетевой шнур с эл. вилкой и УЗО
17 - Панель управления
18 - Пульт управления (для серий FSM6)

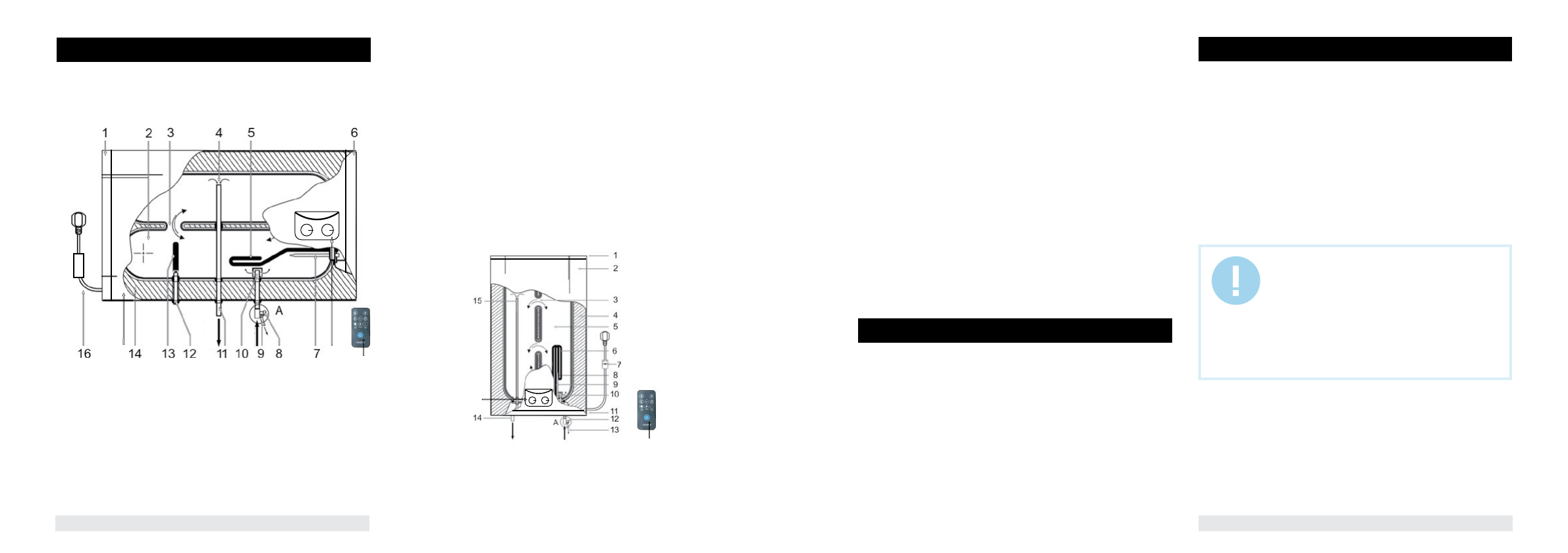

На рис. 3 представлено устройство водонагревателя горизонтального

типа на примере серии FSM4. На рис. 4 представлено устройство водо-

нагревателя вертикального типа на примере серии FSM3

Серия FS6/FSM4

Серия FS5/FSM3

Вых

од

Вхо

д

Вых

од

Вхо

д

6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Сливная трубка -1 шт.
5. Руководство по эксплуатации -1 шт.
6. Гарантийный талон - 1 шт.
7. Упаковка - 1 шт.
8. Пульт управления - 1 шт. (для серий FSM5/FSM6)

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.
2. Стена,  на  которой  устанавливается  электрический  водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7- Сетевой шнур с эл. вилкой и УЗО
8 - Трубка температурного датчика
9 - Защитный магниевый анод
10 - Входной патрубок с рассекателем
11 - Нижняя комбинированная защитная крышка
12 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А
13 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)
14 - Патрубок выхода горячей воды
15 -  Верхняя часть патрубка забора горячей воды
16 - Панель управления
17 - Пульт управления (для серий FSM5)

ВНИМАНИЕ!

Водонагреватель должен быть установлен на

вертикальную стену строго в том положении, как

указано на рис. 3, 4 (серия FSM5/FSM3 – в верти-

кальном положении, серия FSM6/FSM4 – в гори-

зонтальном). Установка прибора в любом другом

положении или перекос относительно вертикали

или горизонтали неизбежно приведет к выходу

водонагревателя из строя, созданию аварийной

обстановки и рассматривается производителем

как негарантийный случай.
