www.timberk.com • электрический накопительный водонагреватель
7
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
ВНИМАНИЕ!
Водонагреватель должен быть установлен на вер-
тикальную стену строго в том положении, как ука-
зано на рис. 3, 4 (серия FSM5/FSM3 – в вертикаль-
ном положении, серия FSM3 – в горизонтальном).
Установка прибора в любом другом положении
или перекос относительно вертикали или горизон-
тали неизбежно приведет к выходу водонагрева-
теля из строя, созданию аварийной обстановки
и рассматривается производителем как негаран-
тийный случай.
Водонагреватель серии SWH FSM3 возможно использовать в горизон-
тальном положении, при этом водяные патрубки должны располагать-
ся с левой стороны водонагревателя.
Примечание!
При использовании в горизонтальном положении вода из водонагрева-
теля полностью не сливается, поэтому для её полного слива водонагре-
ватель необходимо перевернуть вертикально

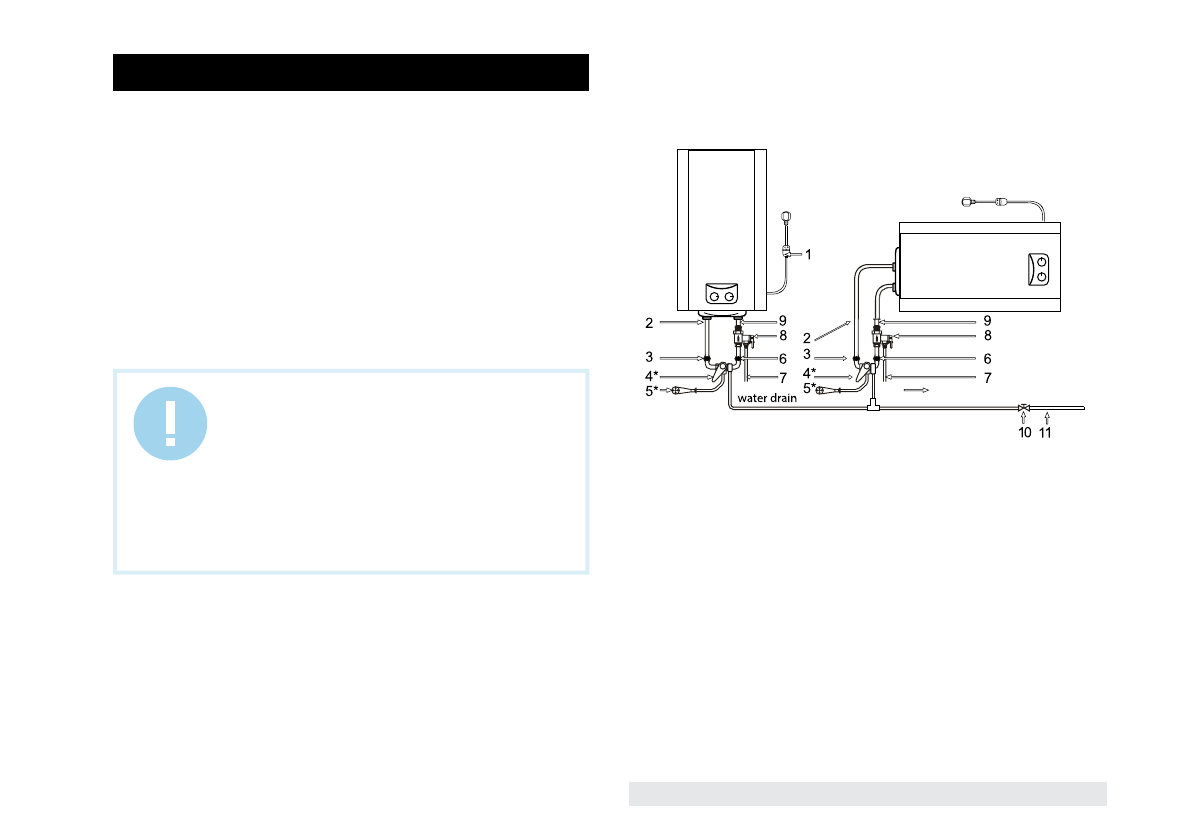

слив воды
FSM3 горизонтальное
положение
FSM5/FSM3
вертикальное положение
1. Сетевой шнур с УЗО
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Отсечной кран водопроводной магистрали*
11. Водопроводная магистраль
* не входит в комплект поставки
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 3 на примере серии FSM3
Рис. 3
