5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

1 - Левая комбинированная защитная крышка

2 - Внутренний резервуар

3 - Система переливов

4 - Верхняя часть патрубка забора горячей воды

5 - Нагревательный элемент

6 - Правая комбинированная защитная крышка

7- Трубка температурного датчика

8 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А

Рис. 3

Рис. 4

9 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно слабое подтекание воды из отверстия аварийного
слива. Это нормально)

10 - Входной патрубок с рассекателем

11 - Патрубок выхода горячей воды

12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара при
его техническом обслуживании и замены анода)

13 - Защитный магниевый анод (при его отсутствии отверстие выполня-
ет роль резервного слива воды)

14 - Теплоизоляционный слой из пенополиуретана

15 - Внешний декоративный корпус

16 - Сетевой шнур с эл. вилкой и УЗО

17 - Панель управления

18 - Пульт управления (для серий FSM6)

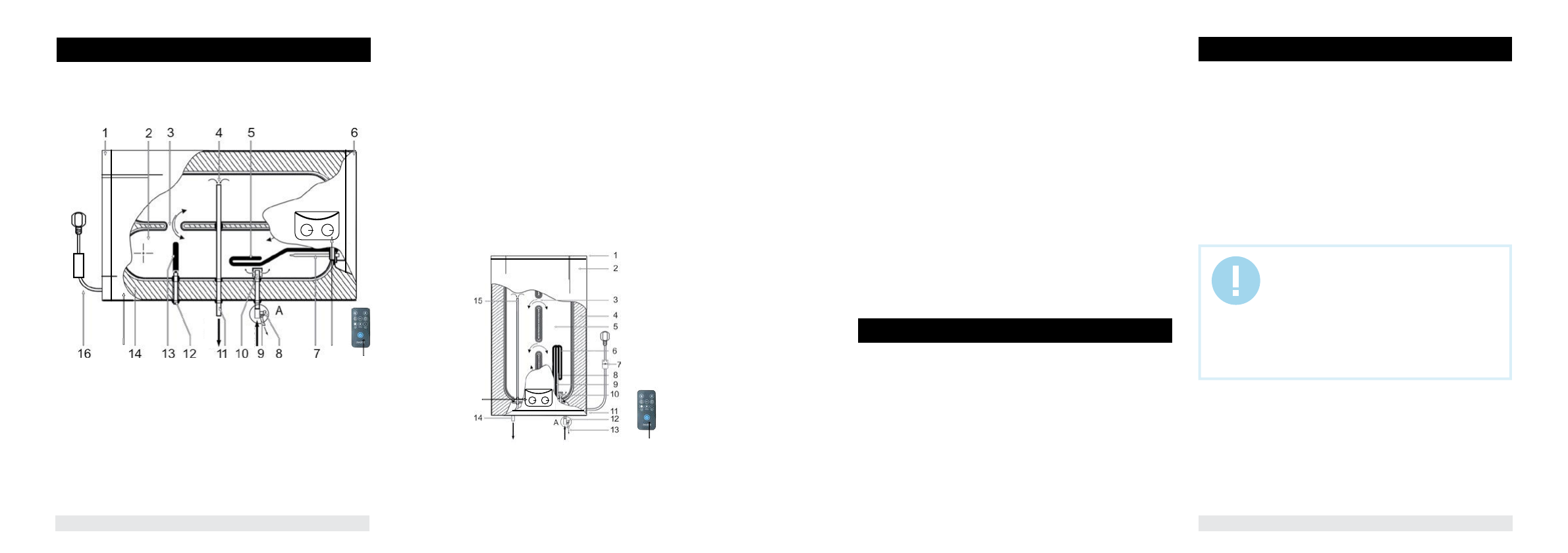

На рис. 3 представлено устройство водонагревателя горизонтального
типа на примере серии FSM4. На рис. 4 представлено устройство водо-
нагревателя вертикального типа на примере серии FSM3

Серия FS6/FSM4

Серия FS5/FSM3

Вых

од

Вхо

д

Вых

од

Вхо

д

6.  К

ОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.

2. Анкерный болт - 2 шт.

3. Предохранительный клапан - 1 шт.

4. Сливная трубка -1 шт.

5. Руководство по эксплуатации -1 шт.

6. Гарантийный талон - 1 шт.

7. Упаковка - 1 шт.

8. Пульт управления - 1 шт. (для серий FSM5/FSM6)

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной
стене.

2. Стена,  на  которой  устанавливается  электрический  водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.

1 - Верхняя комбинированная защитная крышка

2 - Внешний декоративный корпус

3 - Система переливов

4 - Теплоизоляционный слой из пенополиуретана

5 - Внутренний резервуар

6 - Нагревательный элемент

7- Сетевой шнур с эл. вилкой и УЗО

8 - Трубка температурного датчика

9 - Защитный магниевый анод

10 - Входной патрубок с рассекателем

11 - Нижняя комбинированная защитная крышка

12 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А

13 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно слабое подтекание воды из отверстия аварийного
слива. Это нормально)

14 - Патрубок выхода горячей воды

15 -  Верхняя часть патрубка забора горячей воды

16 - Панель управления

17 - Пульт управления (для серий FSM5)

ВНИМАНИЕ!

Водонагреватель должен быть установлен на

вертикальную стену строго в том положении, как

указано на рис. 3, 4 (серия FSM5/FSM3 – в верти-

кальном положении, серия FSM6/FSM4 – в гори-

зонтальном). Установка прибора в любом другом

положении или перекос относительно вертикали

или горизонтали неизбежно приведет к выходу

водонагревателя из строя, созданию аварийной

обстановки и рассматривается производителем

как негарантийный случай.
