слив воды

горизонтальное положение

вертикальное положение

1. Сетевой шнур с УЗО
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды
7. Сливная трубка
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Магниевый анод-патрубок для слива воды
11. Отсечной кран водопроводной магистрали
12. Водопроводная магистраль

* входит в комплект поставки

1. Сетевой шнур с УЗО
2. Смонтированный водонагреватель
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды *
5. Смеситель *
6. Душевая насадка *
7. Отсечной кран водопроводной магистрали
8. Сливная трубка
9. Водопроводная магистраль

Рис. 6

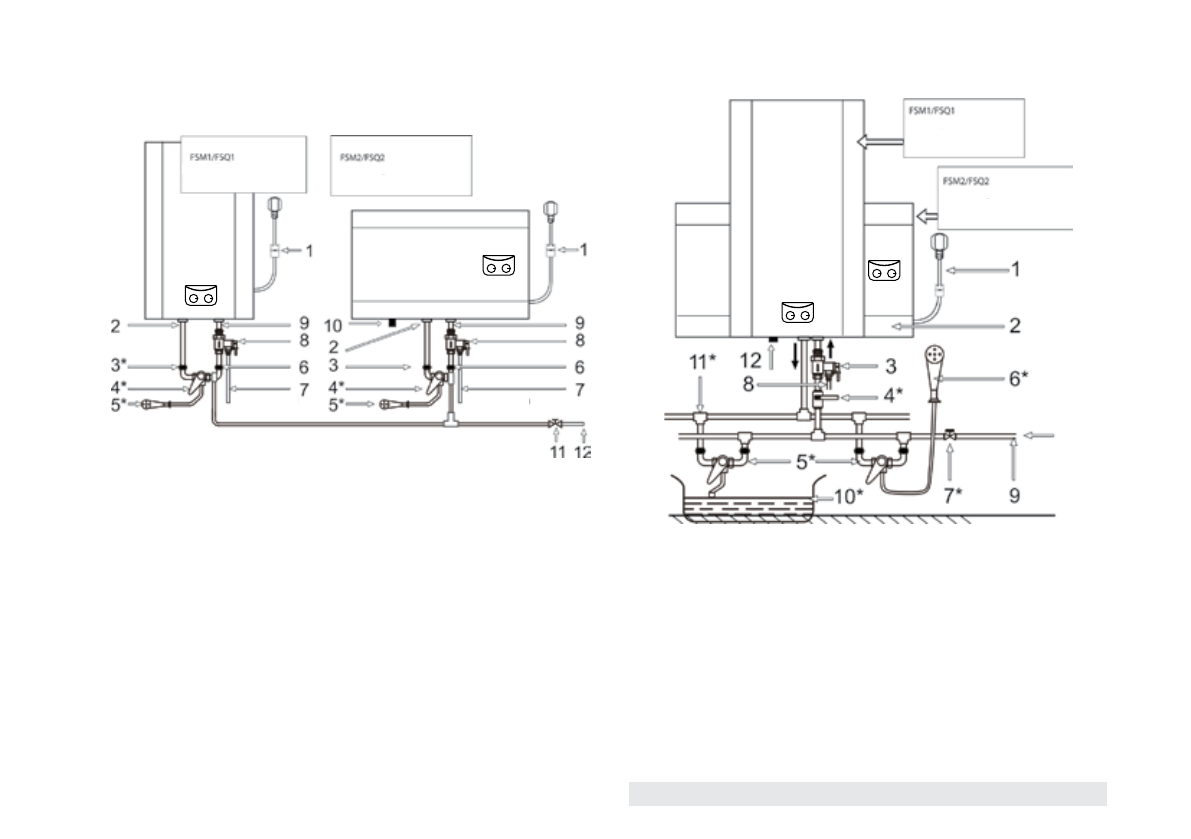

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 5.

Способ монтажа водонагревателя для нескольких точек потребле-

ния представлен на рис. 6.

Рис. 5

водопроводная магистраль

горизонтальное положение

вертикальное положение
