6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Предохранительный клапан - 1 шт.
4. Руководство по эксплуатации -1 шт.
5. Гарантийный талон - 1 шт.
6. Упаковка - 1 шт.

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.
2. Стена,  на  которой  устанавливается  электрический  водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов (3 перелива)
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7- Сетевой шнур с эл. вилкой и УЗО*
8 - Трубка датчика термостата и датчика температуры**
9 - Защитный магниевый анод
10 - Входной патрубок с рассекателем
11 - Нижняя комбинированная защитная крышка
12 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А
13 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)
14 - Патрубок выхода горячей воды
15 -  Верхняя часть патрубка забора горячей воды
16 - Панель управления

*В зависимости от партии товара УЗО может быть расположено не в составе сетевого

шнура

** Датчик температуры доступен только для водонагревателя серии FSP1

ВНИМАНИЕ!

Водонагреватель должен быть установлен на

вертикальную стену строго в том положении, как

указано на рис. 3, 4 (серия FSL1/FSP1 – в верти-

кальном положении, серия FSL2/FSP2 – в гори-

зонтальном). Установка прибора в любом другом

положении или перекос относительно вертикали

или горизонтали неизбежно приведет к выходу

водонагревателя из строя, созданию аварийной

обстановки и рассматривается производителем

как негарантийный случай.

1. Сетевой шнур с УЗО
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка*
8. Комбинированный предохранительный клапан
9.  Входной патрубок
10. Магниевый анод-патрубок для слива воды
11. Отсечной кран водопроводной магистрали*
12. Водопроводная магистраль

* не входит в комплект поставки

1.  Сетевой шнур с УЗО
2.  Смонтированный водонагреватель
3.  Комбинированный предохранительный клапан
4.  Кран входа холодной воды *
5.  Смеситель *
6.  Душевая насадка *
7.  Отсечной кран водопроводной магистрали*
8.  Сливная трубка*
9.  Водопроводная магистраль

Рис. 6

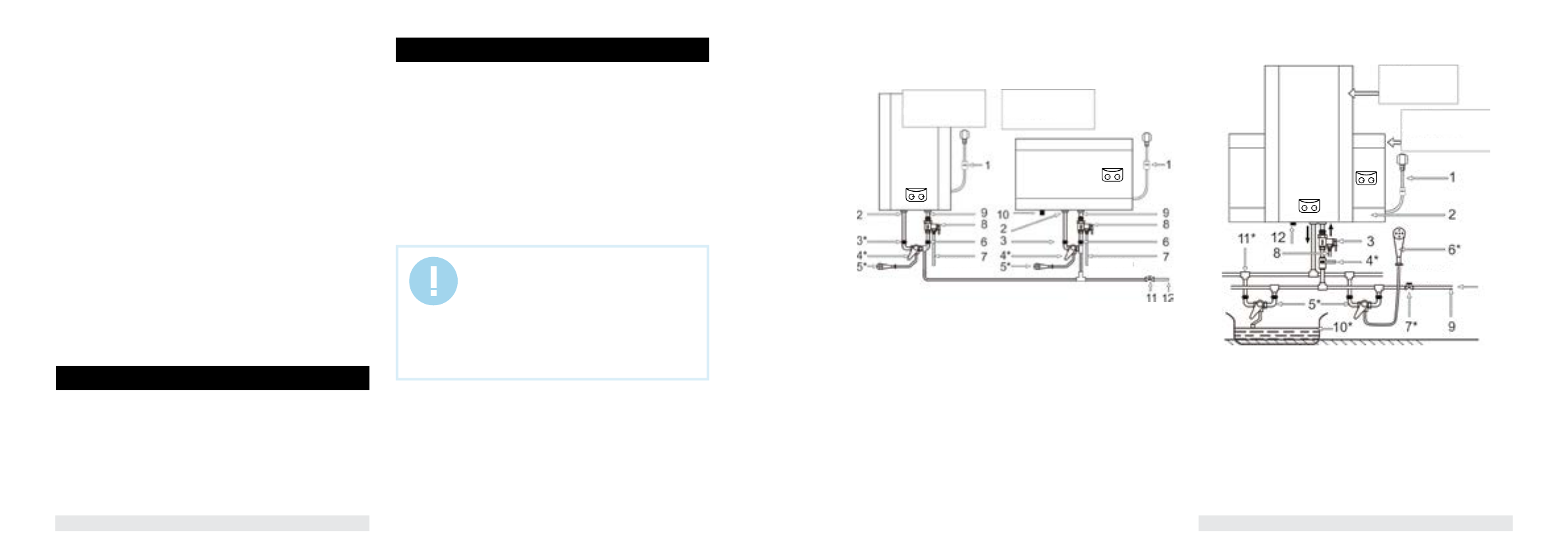

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 5.

Способ монтажа водонагревателя для нескольких точек потребле-

ния представлен на рис. 6.

Рис. 5

водопроводная магистраль

горизонтальное положение

вертикальное положение

FSL1/FSP1
вертикальное положение

FSL2/FSP2
горизонтальное положение

FSL2/FSP2
горизонтальное положение

FSL1/FSP1
вертикальное положение

*

*

*

*

*

*

*
