IM2021

36

5.

ОПИС ВОДОНАГРІВАЧА

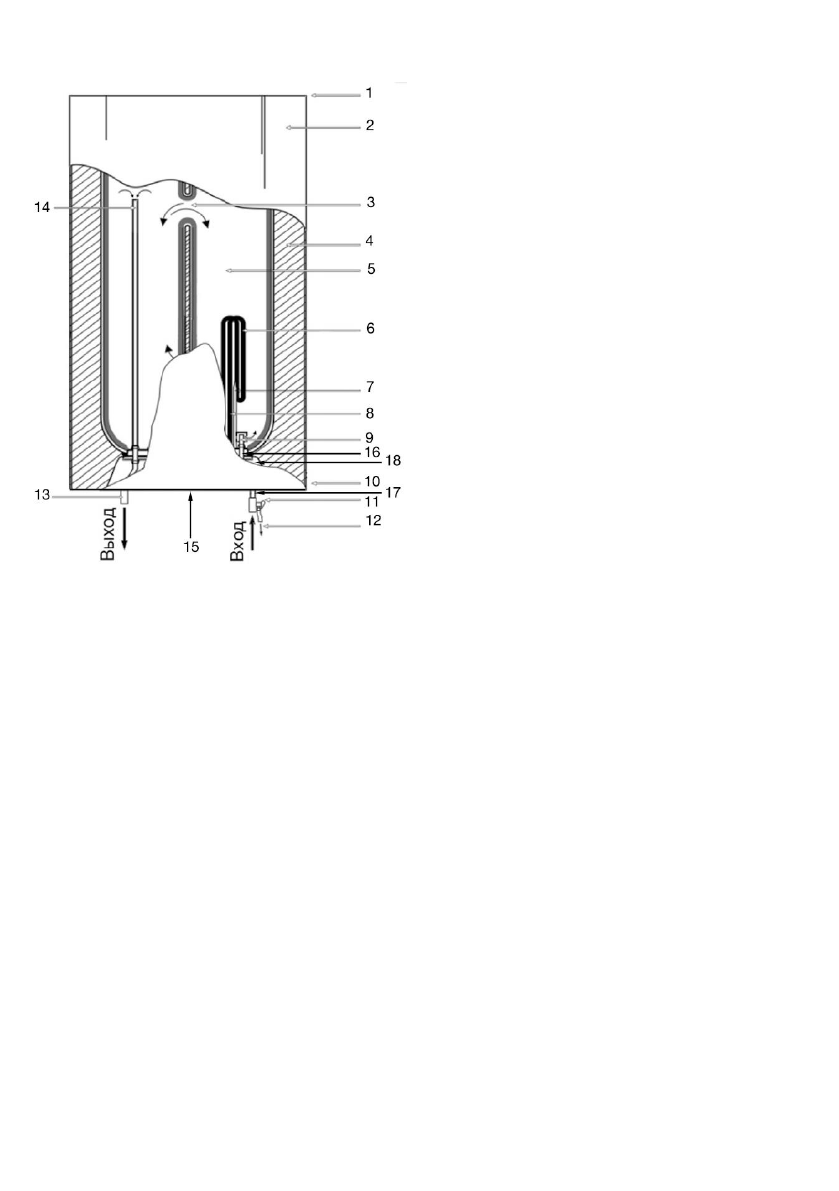

Малюнок 1*


*Зображення приведено в якості

довідкової інформації й може

відрізнятися від реального приладу.

1. Верхня комбінована захисна кришка

2. Зовнішній декоративний корпус

3. Система переливів

4. Теплоізоляційний шар з

пінополіуретану

5. Внутрішній резервуар

6. Нагрівальний елемент

7. Трубка датчика термостата

8. Захисний магнієвий анод

9. Розсікач вхідного патрубка

10. Нижня комбінована захисна кришка
11.

Комбінований запобіжний клапан

для захисту від зливу води з

водонагрівача у водопровідну

магістраль та для захисту внутрішнього

резервуара від надлишкового тиску

потрібне обов’язкове встановлення на

патрубок подачі холодної води)
12.

Аварійний злив надлишкового тиску води (під час роботи водонагрівача

можливе підтікання води з отвору скиду тиску запобіжного клапана. Це

нормально)
13.

Патрубок виходу гарячої води

14.

Верхня частина патрубка забору гарячої води

15. Панель управління

16. Термовимикач

17. Вхідний патрубок

18. Сполучна колодка


6.

КОМПЛЕКТ ПОСТАЧАННЯ

1. Водонагрівач – 1 шт.

2. Запобіжний клапан – 1 шт.

3. Комплект анкерних болтів  – 1 шт.

4. Керівництво з експлуатації – 1 шт.

5. Гарантійний талон  – 1 шт.

6. Пакування – 1 шт.

Виробник  залишає  за  собою  право  без  попереднього  повідомлення  змінювати

вміст комплекту поставки даного приладу
