5.  DESCRIPTION OF THE WATER HEATER

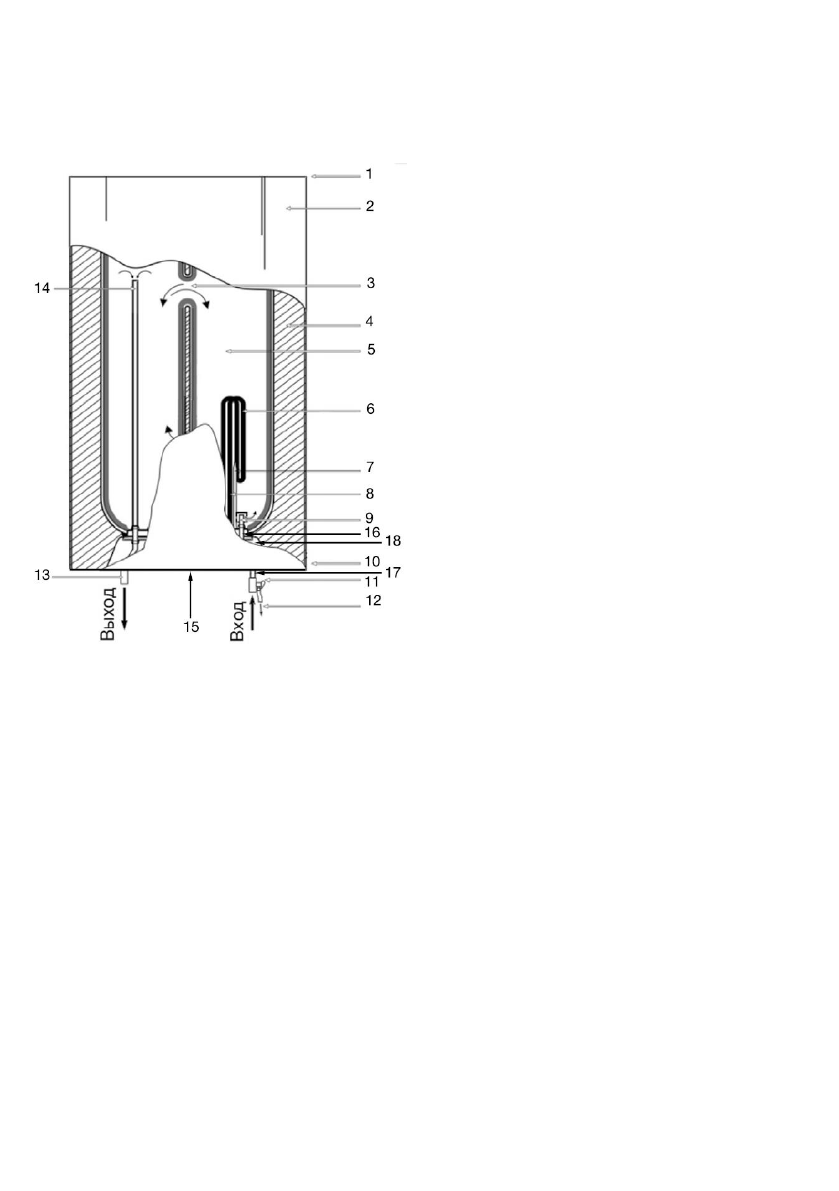

 Fig 1*


* The picture is for reference only and
may differ from the actual product

1. Upper combined protective cover
2. External decorative housing
3. Overflow system
4.  Thermal  insulation  layer  made  of
polyurethane foam
5. Internal tank
6. Heating element
7. Thermostat sensor tube
8. Protective magnesium anode
9. Inlet pipe divider
10. Lower combined protective cover
11.  Combined  safety  valve  to  protect
against  water  draining  from  the  water
heater  into  the  water  main  and  to  protect
the  internal  tank  from  excessive  pressure
(mandatory  installation  on  the  cold  water

supply pipe is required)
12.  Emergency  discharge  of  excess  water  pressure  (when  the  water  heater  is
operating,  water  may  leak  from  the  pressure  relief  hole  of  the  safety  valve.  This  is
normal)
13. Hot water outlet pipe
14. The upper part of the hot water intake pipe
15. Control Panel
16. Thermal Switch
17. Inlet pipe
18. Connecting block


6.  DELIVERY SET

1. W ater heater

– 1 pc.

2. Anchor bolt

– 2 pcs.

3. Safety relief valve

– 1 pc.

4. Manual

– 1 pc.

5. W arranty card

– 1 pc.

6. Package

– 1 pc.

**The  design  of  the  thermometer  may  be  changed  without  prior  notice.  Depending  on

the  batch,  the  thermometer  may  be  missing,  which  does  not  affect  the  performance  of

the product.
