www.timberk.com • электрический накопительный водонагреватель

8

Рис. 4

2. После того, как вы выбрали правильное место уста-

новки  водонагревателя,  определите  точки  для  отвер-

стий  под  анкерные  болты  с  крюками  (определяются  в

соответствии  со  спецификацией  прибора,  который  вы

выбрали). Просверлите в стене два отверстия соответ-

ствующей  глубины  с  использованием  сверла,  подхо-

дящего по размеру под анкерные болты, прилагаемые

к  водонагревателю,  вставьте  болты,  поверните  крюк

вверх,  плотно  затяните  гайки  и  затем  повесьте  элек-

трический водонагреватель на эти крюки (см. рис. 3, 4).

Подключение к водопроводной магистрали

1.  Водонагреватель  подключается  к  водопроводной

магистрали  с  давлением  минимум  0,1  МПа,  максимум

0,7 МПа.

ПРИМЕЧАНИЕ!
Водонагреватель  является  прибором,  действу-

ющим  таким  образом,  что  давление  воды  в  во-

донагревателе,  соответствует  давлению  воды  в

водопроводной  магистрали.  Если  в  магистрали

давление  превышает  0,7  МПа,  то  следует  смон-

тировать перед водонагревателем редуктор дав-

ления, чтобы давление не превышало 0,7 МПа.

2. Для подключения водонагревателя к водопроводной

магистрали применяются трубы диаметром G1/2.
3.  Для  предотвращения  протечки  при  подсоединении

труб используйте резиновые уплотнительные прокладки

на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом

и стрелкой направления течения воды накрутите предо-

хранительный клапан так, чтобы течение воды совпада-

ло с направлением стрелки на корпусе клапана. На от-

верстие сброса давления предохранительного клапана

(см. рис. 7) оденьте дренажную трубку* для отвода воды

(возможно появление при нагревании) в канализацию.
ВНИМАНИЕ!
Запрещена эксплуатация водонагревателя без установ-

ки на входной патрубок предохранительного клапана.

*не входит в комплект поставки

ПРИМЕЧАНИЕ!
Между  предохранительным  клапаном  и  входным

патрубком  нельзя  монтировать  дополнительные

приспособления, например, отсечной кран.

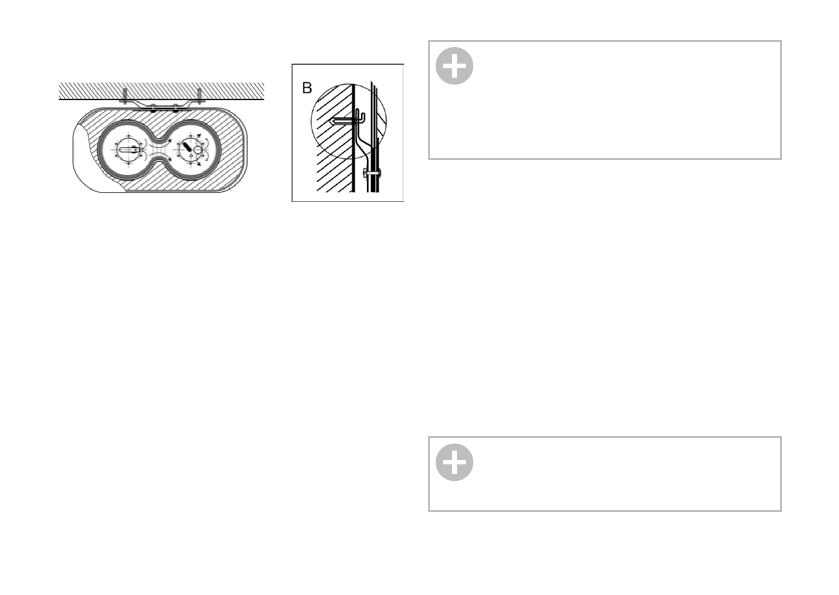

Монтаж водонагревателя

(вид сверху)

Рис. 3
