6





Рисунок 1

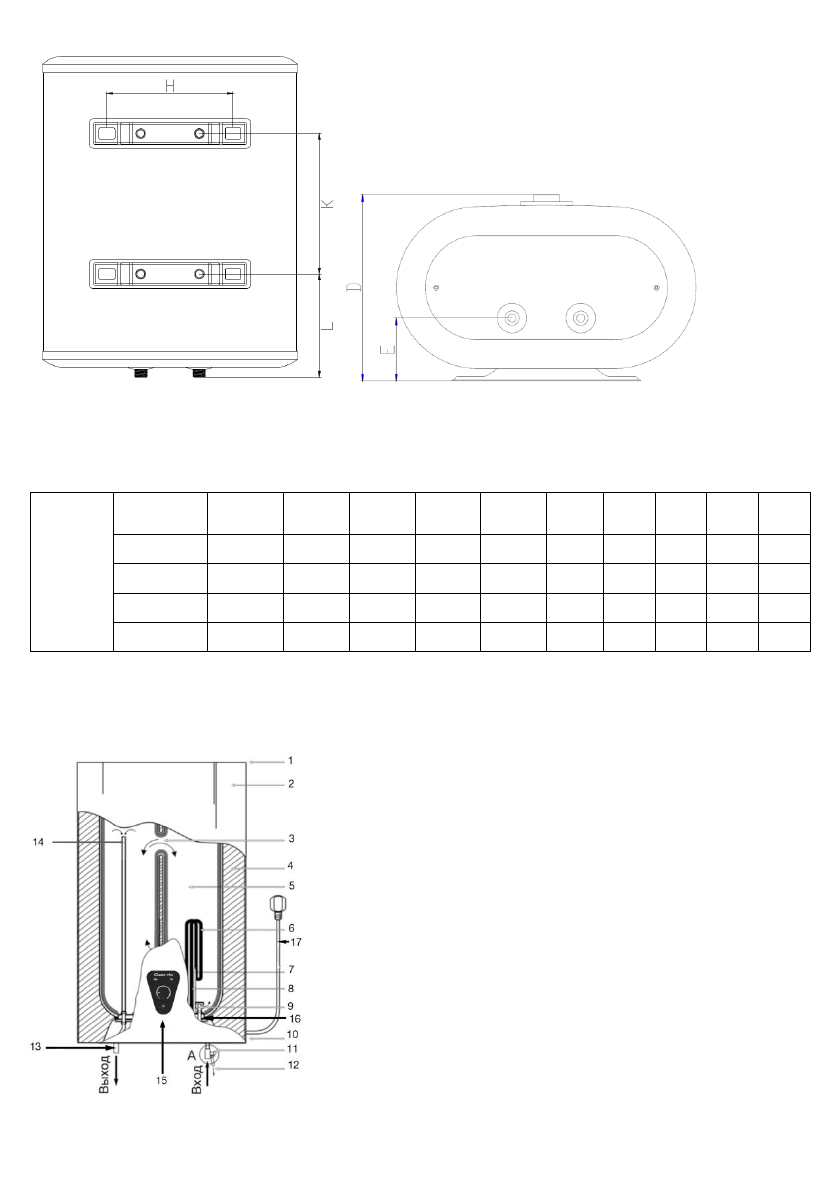

Размерные  характеристики  водонагревателя  (в  мм)  согласно  рисунку  1  приведены  в
таблице 2.


Таблица 2

SWH

FSK7

Объем,

л

A

B

C

D

E

F

G

H

K

L

30

436

548

531

272

92

258

238  216

240  176

50

436

823

806

272

92

258

238  216

500  176

80

496

951

936

307

111

293

273  267

450  273

100

496

1151

1136

307

111

293

273  267

550  338



* Размеры указаны в мм, допускаются отклонения 1–5 мм.


5.

ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ





Рисунок 2*
