4

1.

Внешний корпус ЭВН

2.

Патрубок выпуска горячей воды

(с красным кольцом)

3.

Патрубок подачи холодной воды

(с синим кольцом)

4.

Сливной вентиль

(в комплект не входит)

5.

Предохранительный клапан

6.

Ручка предохранительного клапана

7.

Выпускная труба

предохранительного клапана

8.

Дренаж в канализацию

9.

Подводка

10

. Вентиль подачи холодной воды

11.

Вентиль подачи горячей воды

12.

Магистраль холодной воды

13.

Магистраль горячей воды

14.

Запорный вентиль горячей воды

15.

Запорный вентиль холодной воды

16.

Защитная крышка

17.

Панель управления

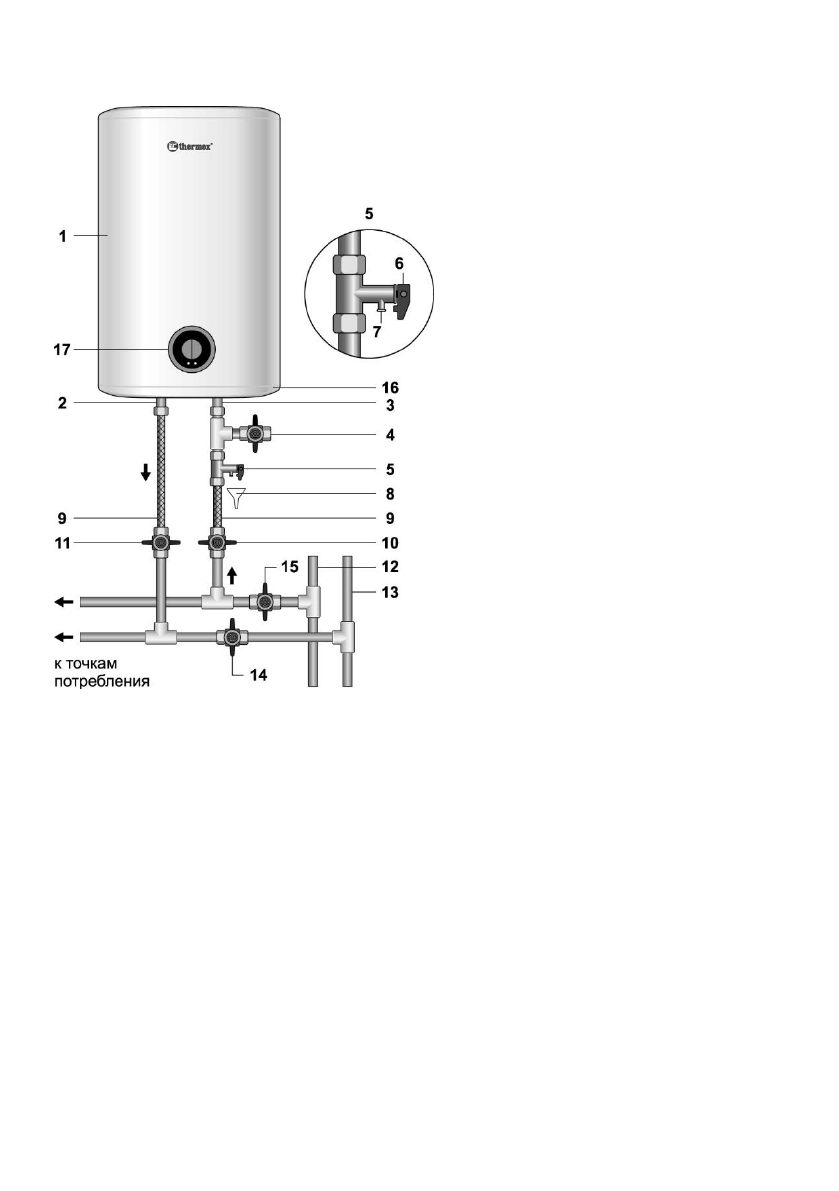

Рисунок 2. Схема подключения ЭВН к водопроводу

5.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Электрическая  безопасность  и  противокоррозионная  защита  ЭВН  гарантиро-

ваны только при наличии эффективного заземления, выполненного в соответствии
с действующими правилами монтажа электроустановок.

Сантехническая подводка и запорная арматура должны соответствовать пара-

метрам водопроводной сети и иметь необходимые сертификаты качества.

При монтаже и эксплуатации ЭВН не допускается:



подключать электропитание, если ЭВН не заполнен водой;



снимать защитную крышку при включённом электропитании;



использовать  ЭВН  без  заземления  или  использовать  в  качестве  за-
земления водопроводные трубы;



включать ЭВН в водопроводную сеть с давлением больше 0,7 МПа;
