6.

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

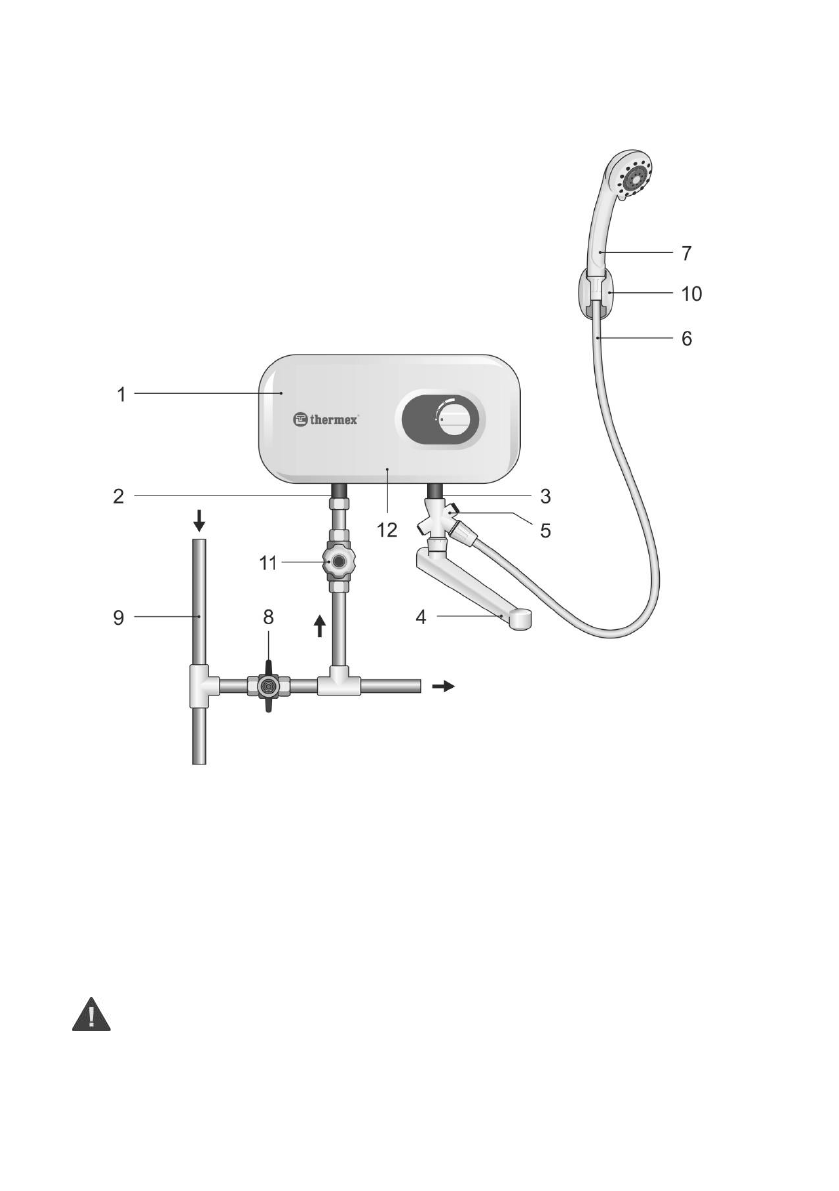

Схема подключения к водопроводу показана на

Рис. 3



Рисунок 3

1



– водонагреватель (ПЭВН);

2



– входной патрубок холодной воды;

3



– выход-

ной  патрубок  горячей  воды;

4



–  излив;

5



–  переходник;

6



–  шланг;

7



–  душевая

насадка;

8



– запорный вентиль;

9



– магистраль холодной воды;

10



– держатель для

душевой насадки;

11



– регулятор протока (в комплект не входит),

12



– ручка пере-

ключения мощности.

Подключение ПЭВН к системе водоснабжения производится в соответствии с

Рис.

3



только при помощи медных, металлопластиковых или пластиковых труб, а также

специальной гибкой сантехподводки.



Необходимо  подавать  холодную  воду  в  ЭВН,  используя  фильтр  предва-
рительной очистки воды со степенью очистки не менее 200 мкм.

При  затяжке  соединений  на  ПЭВН  необходимо  удерживать  переходные  муфты
входного

(2)



и выходного

(3)



патрубков при помощи разводного или гаечного ключа

во  избежание  повреждения  внутренних  соединений  ПЭВН!  Соедините  душевую
