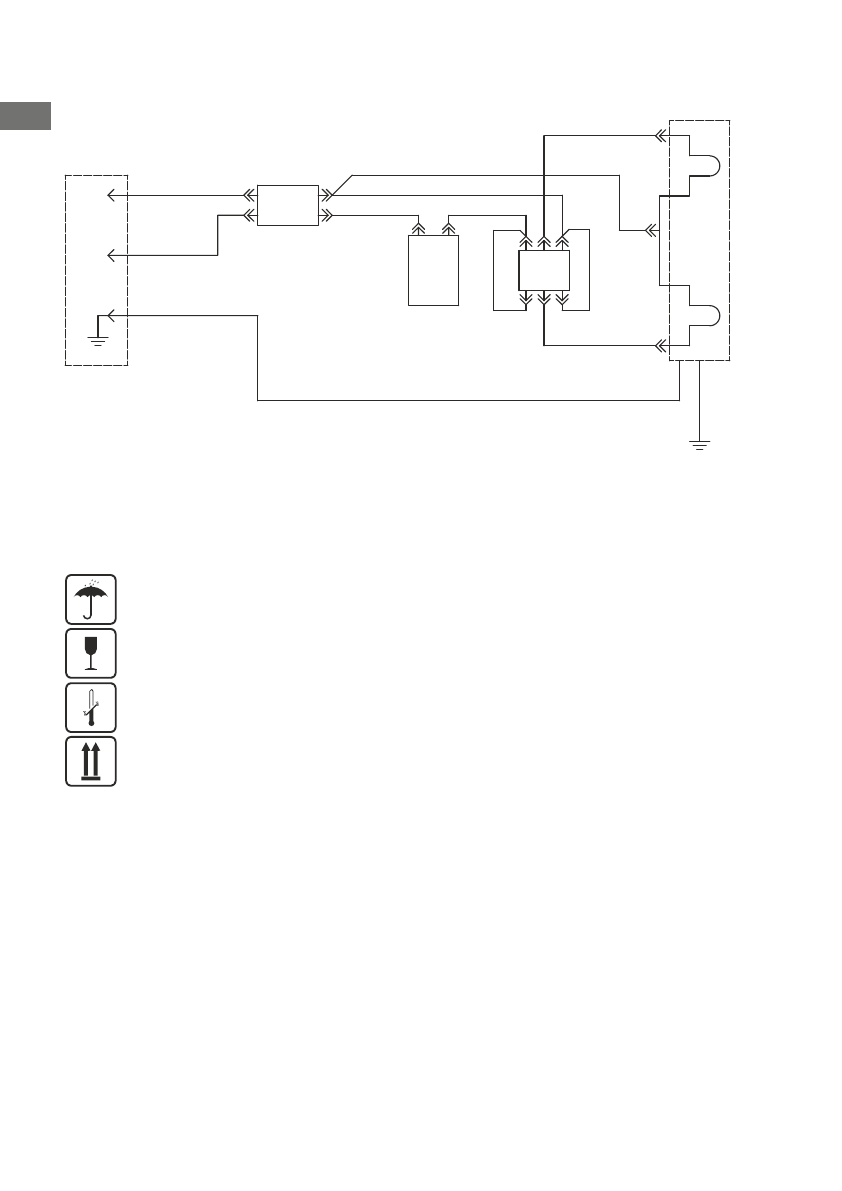

Wiring diagram

N

L

3

3

1

2

2

1

Mode

I

N

2

1

L

230 V~

Plug connector C4 standard
two-pole 16 A, 250 V
with double ground contact
GOST 7396.1-89

N

Blue

L

Brown

E

Green-
yellow

Blue

Blue

Brown

Brown

Brown

Blue

Red

Temperature limiter

for 20 A, 250 V, 95°C

Mode

II

Yellow

Thermostat

regulated

at 16 A, 250 V

Green-

yellow

Two-key switch

in on indication

16 A, 250 V

Casing

THE
1 kW
230 V~

THE
1.5 kW
230 V~

Transportation and storage of electric water heaters


Transportation  and  storage  of  electric  water  heaters  shall  be  carried  out  in  accordance  with
manipulation marks on the packaging:

- need to protect the goods from moisture

- fragile, delicate handling

- recommended storage temperature range from +10° to +20°

С

- correct vertical position of cargo

Terms and conditions of transportation and storage are also specified on the packaging of the goods.

Recycling

Subject to compliance with principles of EWH installation, operation and maintenance service and water
quality compliance with the standard in effect the manufacturer sets the service life term of 9 years from
date of EWH purchase. All parts of the water heater are made of materials allowing, as appropriate,
environmentally sound disposal which shall be made in accordance with rules and regulations of the
country where water heater is operated.

Manufacturer's guarantee

The manufacturer sets 1 year as the period of warranty for water heater, and warranty period for parts
and components is as follows:

for water containing tank (inner tank) – 7 years;
for  other  components  (heating  element,  thermostat,  indicator  lights,  gaskets,  temperature  indicator,

EN

pressure relief valve) -1 year.

The warranty period is calculated from the date of EWH sale. If there is no or corrected date of sale and
shop stamp, the warranty period is calculated from the date of EWH manufacture.


Claims  within  the  warranty  period  are  accepted  on  presentation  of  the  guarantee  card  with
marks of the seller, and the identification plate on the casing of the EWH.


Guarantee  applies  only  to  EWH.  Responsibility  for  compliance  with  principles  of  installation  and
connection shall be born by the buyer (in case of connection by his own) or by the installer carrying out
connection.

When  installing  and  operating  EWH,  the  consumer  is  obliged  to  comply  with  requirements
ensuring trouble-free operation of the appliance during the warranty period:

implement  security  measures  and  rules  of  installation,  connection,  operation  and

џ

maintenance contained in this manual
avoid mechanical damage from negligent storage, transportation and installation

џ

avoid water freezing in EWH

џ

use for heating in EWH water without mechanical and chemical admixtures

џ

operate the EWH with properly operating relief valve supplied with EWH

џ

The manufacturer shall not be liable for defects due to violations of principles of installation, operation
and maintenance of EWH set forth herein, including in cases where these defects have arisen due to
invalid parameters of mains (electricity and water), where EWH is operated, and due to the intervention
of a third party. Manufacturer's warranty does not cover claims for appearance of EWH.

Repairs, replacement of parts and components within the guarantee period do not extend the warranty
period for EWH in general. The guarantee period for replaced or repaired parts is one month.

ATTENTION!

 Malfunction of the safety valve or power cord is not a malfunction of EWH or shall not

entail EWH replacing. Responsibility for compliance with principles of installation and connection shall
be borne by the buyer (in case of connection by his own) or by the installer carrying out connection.

Manufacturer information

The Manufacturer:

«

HEATING

EQUIPMENT

»

LTD

Russia, 187000, Leningrad region, Tosno, Moscovskoe shosse, 44

All models have been certified and comply with requirements of Technical Regulations of the
Customs Union,

ТР

ТС

 004/2011,

ТР

ТС

 020/2011

 Certificate No.

ТС

 RU C-RU.AB72.B.01094 and European Directives 2006/95/EC, 2004/108/EC.

Warranty service and customer service in Russia:

phone: 8-800-333-50-77 (Monday-Friday from 09:00 to 20:00; Saturday, Sunday from 10:00 to 18:00
(Moscow time); toll-free in Russia),

e-mail: service@thermex.ru

Head  Service  Center  -  installation  and  connection  of  EWH,  guarantee  and  post-guarantee
repairs:

196105, Russia, St. Petersburg, ul. Blagodatnaya, d. 63, phone: (812) 313-32-73.
Phones and addresses of authorized service centers in other cities and regions can be found on the
website

www.thermex.ru

 or by contacting the service centre specified by the seller.
