ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед включением электропитания убедитесь, что ЭВН заполнен во-
дой.

Перед  подключением  водонагревателя  к  электрической  сети  убедитесь,  что

напряжение сети соответствует напряжению, указанному в разделе характеристик
водонагревателя.

Водонагреватель  опционно  оборудован  сетевым  шнуром  электропитания.

Электрическая  розетка  должна  иметь  контакт  заземления  с  подведённым  к  нему
проводом заземления и должна располагаться в месте, защищённом от влаги, или
должна удовлетворять требованиям по влагозащищённости.

Изделие поставляется с блоком коммутации, уже подключённым к электриче-

ским компонентам (см.

Рис.2

). При отсутствии в комплектации сетевого шнура со-

едините  коммутационный  блок  с  электрической сетью  соответствующим  медным
3-

проводным  кабелем  (для моделей  80  –  150  л.  сечением  не  менее  1,5 мм

2

,  для

моделей  200  –  300  л.  сечением  не  менее  2,5  мм

2

).  Настоятельно  рекомендуется

устанавливать внешний выключатель для отключения энергопитания.

Пожалуйста,  обратите  внимание  на  то,  чтобы  водонагреватель  был  соответ-

ствующим образом заземлён. Рекомендуется установить в контур надёжный пре-
рыватель утечки электрического тока на землю.

Электровыключатель для подключения ЭВН должен иметь зазор в разомкну-

тых контактах не менее 3 мм и должен устанавливаться в сухом месте, защищён-
ном от попадания брызг воды.

-

удалите резиновое уплотнение и отвинтите

винт;

-

снимите пластмассовую крышку (увидите ком-

мутационный блок);

-

подведите силовой кабель к коммутационному

блоку и присоедините соответствующим обра-
зом;

-

закрепите кабель кабельным зажимом и вин-

тами;

-

установите на место пластмассовую крышку.

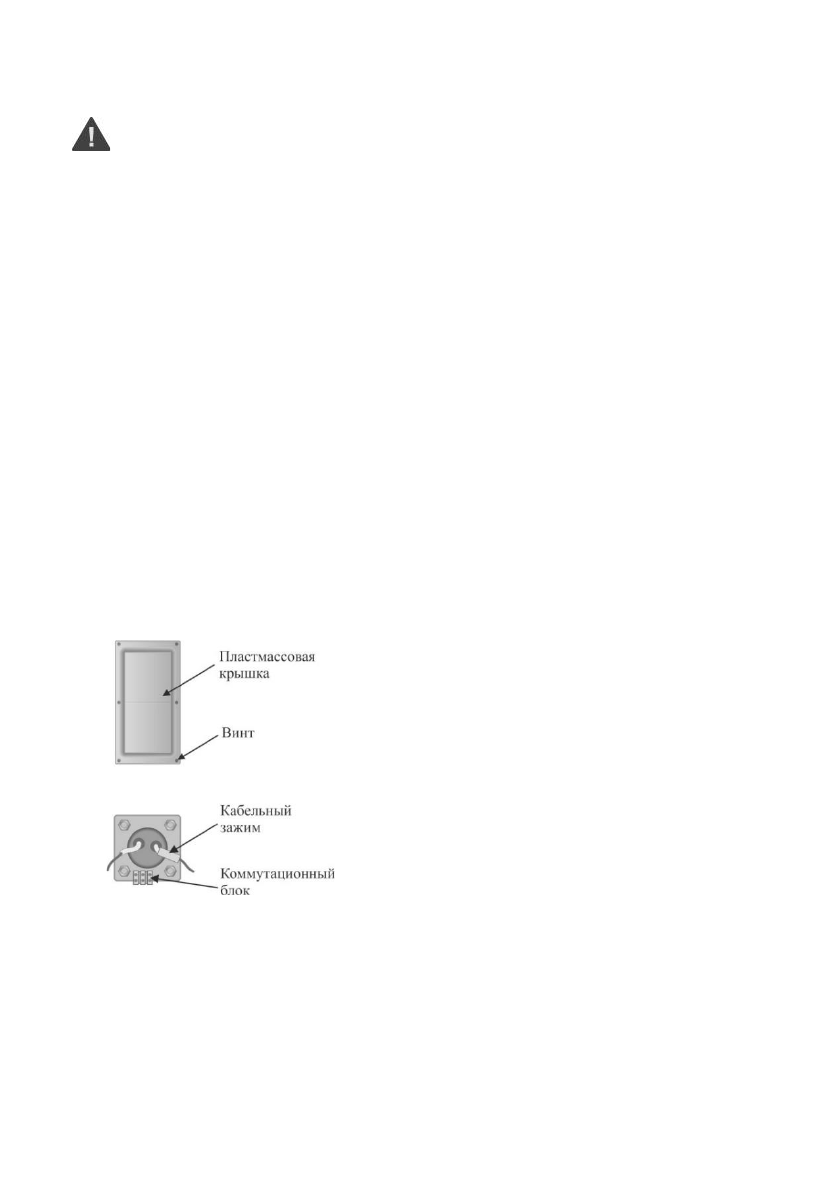

Рисунок 2. Подключение к блоку коммутации.
