Подключение к водопроводной системе производится в соответствии с Рис. 1

только при помощи медных, металлопластиковых или пластиковых труб, а также

специальной  гибкой  сантехподводки.  Запрещается  использовать  гибкую

под-

водку бывшую ранее в употребление. Рекомендуется подавать воду в ЭВН

через

фильтр

-

грязевик, установленный на магистрали холодной воды (не входит в ком-

плект поставки).

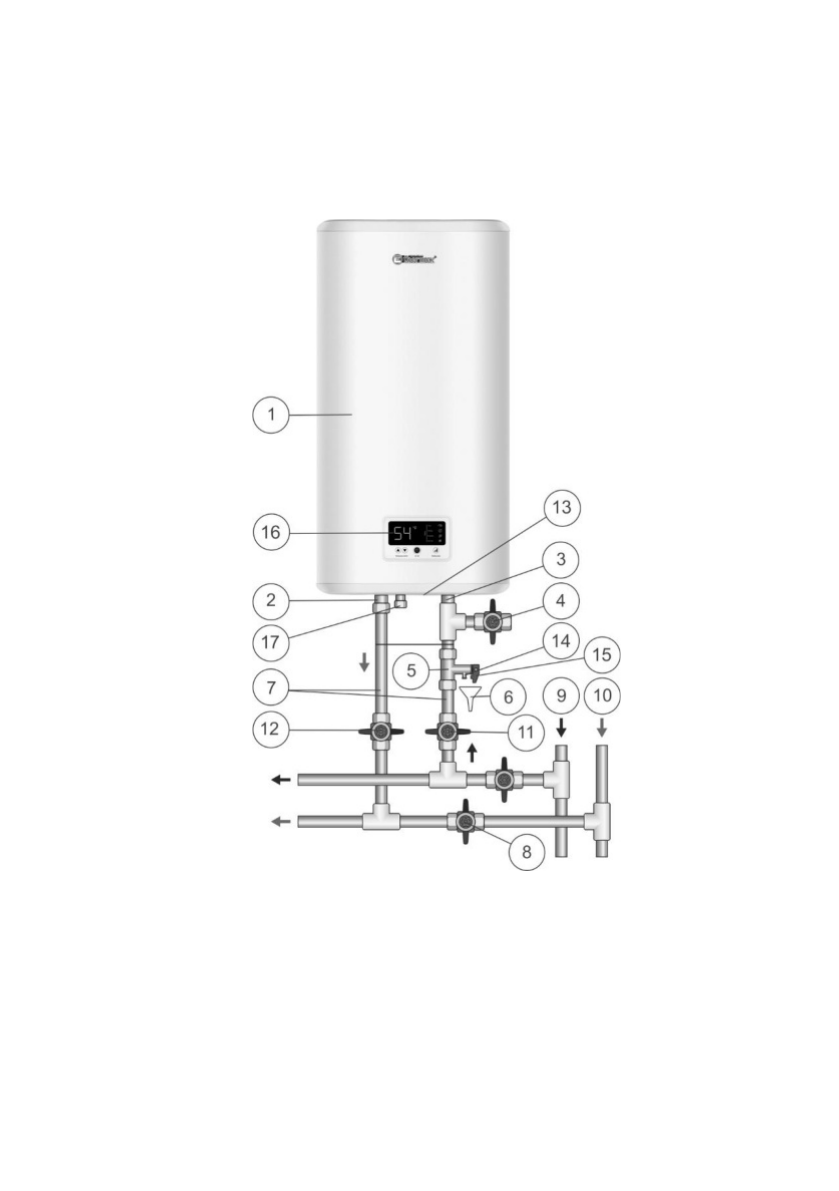

Рисунок 1. Схема подключения ЭВН к водопроводу

Рисунок 1

:    1

–

ЭВН,   2 –

патрубок горячей воды,   3  –

патрубок  холодной

воды,      4  –

сливной  вентиль,    5    –

предохранительный  клапан,    6    –

дренаж  в

канализацию,  7  –

подводка,  8  –

перекрыть  вентиль  при  эксплуатации  ЭВН,  9  –

магистраль холодной воды, 10 –

магистраль горячей воды, 11 –

запорный вентиль

холодной воды, 12 –

запорный вентиль горячей воды, 13 –

защитная крышка, 14

–

выпускная  труба  предохранительного  клапана,  15  –

ручка  для  открывания

предохранительного клапана, 16 –

панель управления, 17 –

сливной патрубок.
