Рисунок 2. Схема подключения ЭВН к водопроводу; Рисунок 2 - Thermex IBL 10 O/U - Инструкция по эксплуатации - Страница 12

Водонагреватели Thermex IBL 10 O/U - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Страница:
/ 52
Загружаем инструкцию
background image

10

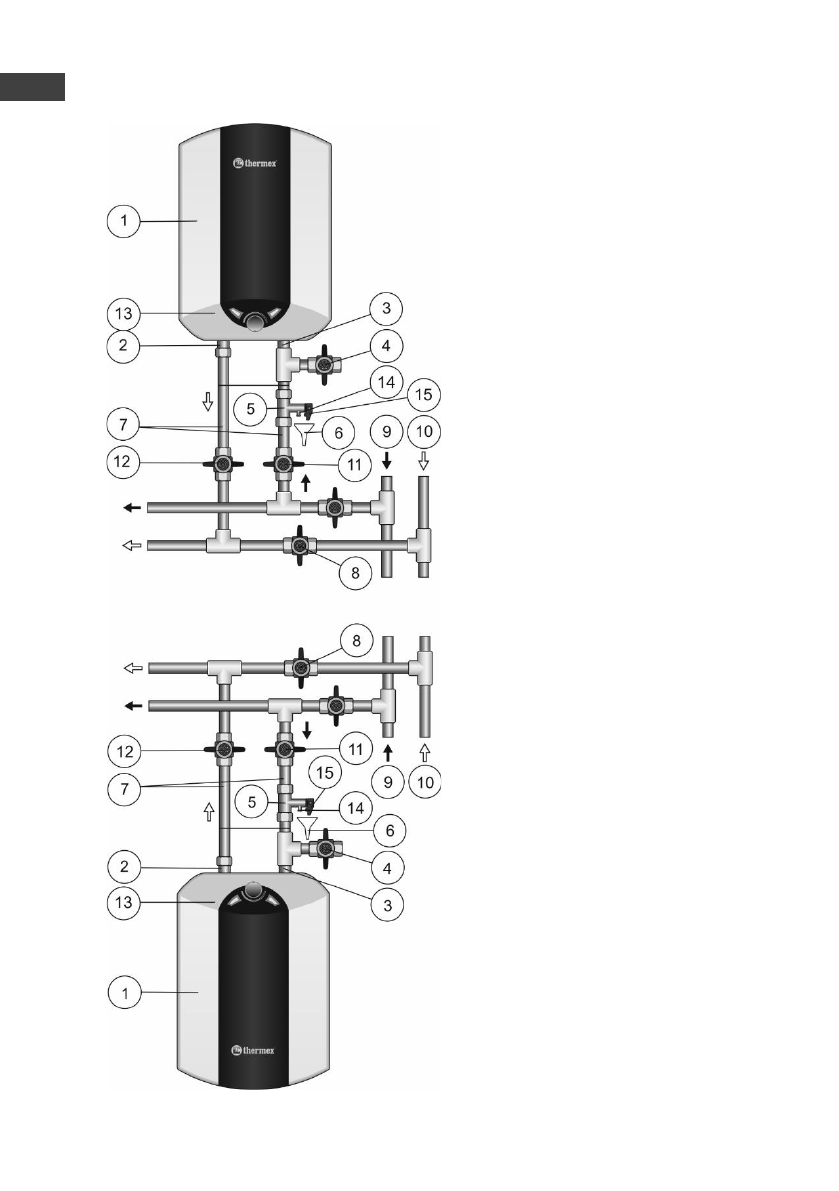

Рисунок 2. Схема подключения ЭВН к водопроводу





Рисунок 2

:  1 – ЭВН,   2 – патру-

бок горячей воды,   3 – патрубок хо-
лодной воды,   4 – сливной вентиль,
5  –  предохранительный клапан,  6  –
дренаж в канализацию, 7 – подводка,
8  –  перекрыть  вентиль  при  эксплуа-
тации ЭВН, 9 – магистраль холодной
воды, 10 – магистраль горячей воды,
11  –  запорный  вентиль  холодной
воды,  12  –  запорный  вентиль  горя-
чей воды, 13 – защитная крышка, 14
–  выпускная  труба  предохранитель-
ного клапана, 15 – ручка для откры-
вания предохранительного клапана,
