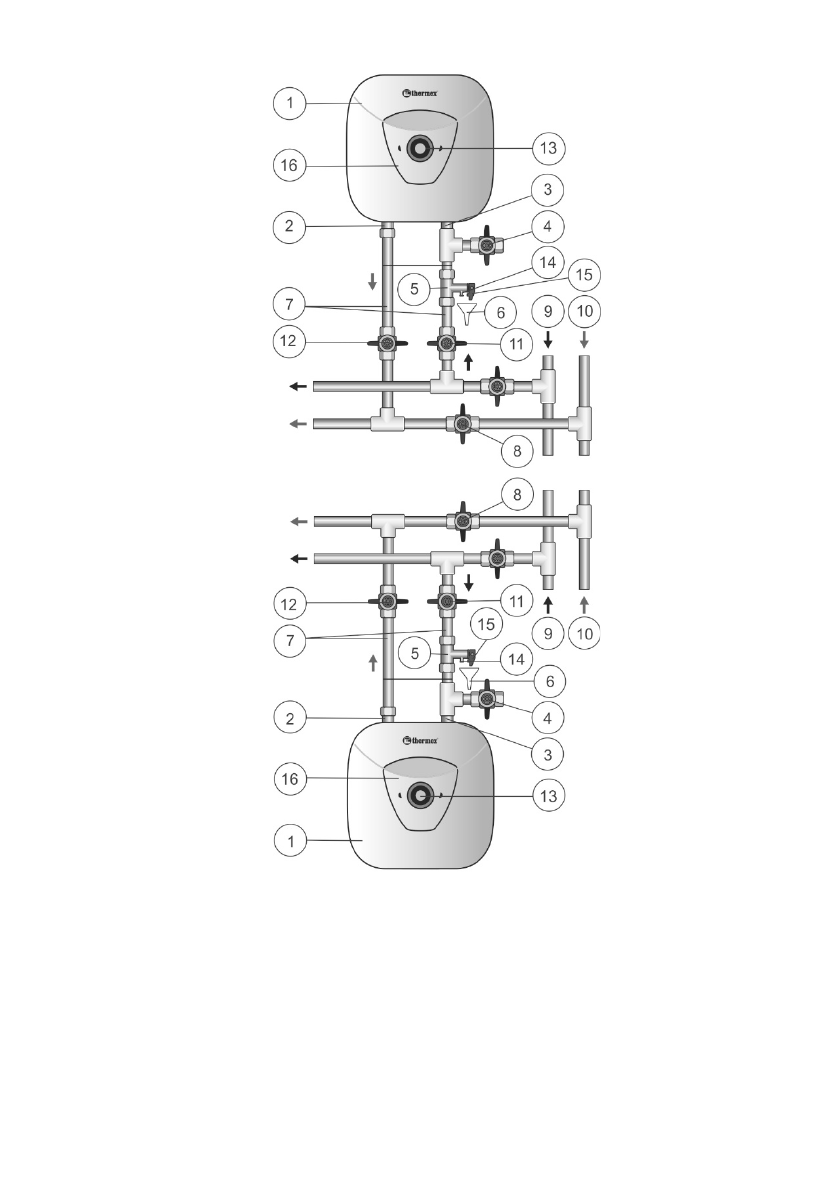

Рисунок 1. Схема подключения ЭВН к водопроводу сверху и снизу
Рисунок 1
: 1
–
ЭВН, 2
–
патрубок горячей воды, 3
–
патрубок холодной
воды, 4
–
сливной вентиль, 5
–
предохранительный клапан, 6
–
дренаж в
канализацию, 7
–
подводка, 8
–
перекрыть вентиль при эксплуатации ЭВН, 9
–
магистраль холодной воды, 10
–
магистраль горячей воды, 11
–
запорный вентиль
холодной воды, 12
–
запорный вентиль горячей воды, 13
–
защитная крышка, 14
–
выпускная труба предохранительного клапана, 15
–
ручка для открывания
предохранительного клапана, 16
–
механическая панель управления.
