8

2.5.6 Устройство ГПВН с принудительным отводом выхлопных газов и назна-

чение основных узлов (Рис. 4, 5)

Конструкция  и  принцип  работы  ГПВН  с  принудительным  отводом  выхлопных

газов аналогична ГПВН с естественным отводом выхлопных газов. Отличие заклю-

чается  в  следующем:  вместо  газоотводящего  устройства  –  (

21,

Рис.  2

)  установ-

лены:

21

 – прессостат: датчик, контролирующий необходимый напор удаляемых выхлоп-

ных газов;

22

 – вентилятор для принудительного выброса выхлопных газов;

23

 – конденсатор, необходим для работы вентилятора;

24

 -  шнур питания от сети ~ 220В;

25

 – УЗО;

26

 – труба дымоходная.

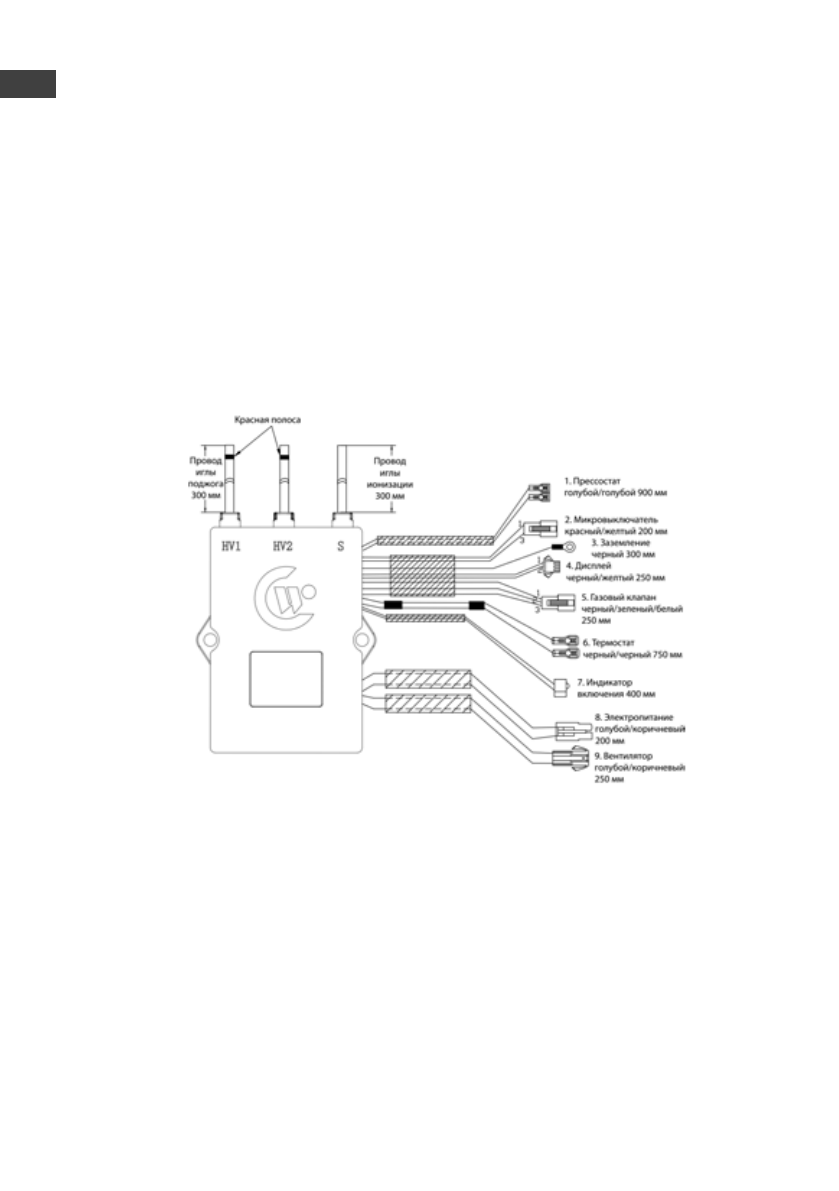

2.5.7 Схема электрическая ГПВН с естественным отводом выхлопных газов

                                                                Рисунок 6

ы
